В мире технологий измерения силы тензодатчики играют решающую роль в различных отраслях, где требуются точные измерения веса и силы. Эти устройства произвели революцию в способах измерения и мониторинга сил, предоставляя точные и надежные данные для самых разных приложений — от промышленных процессов до научных исследований. В этой подробной статье мы углубимся в сложную работу тензодатчиков, изучим их конструкцию, принцип работы и применение.
A тензометрический датчик нагрузки представляет собой тип преобразователя, который преобразует механическую силу в электрический сигнал. Он предназначен для измерения веса, силы или нагрузки с высокой точностью. Основным компонентом тензодатчика является сам тензодатчик, который представляет собой небольшое тонкое устройство, изменяющее свое электрическое сопротивление при воздействии механического напряжения.

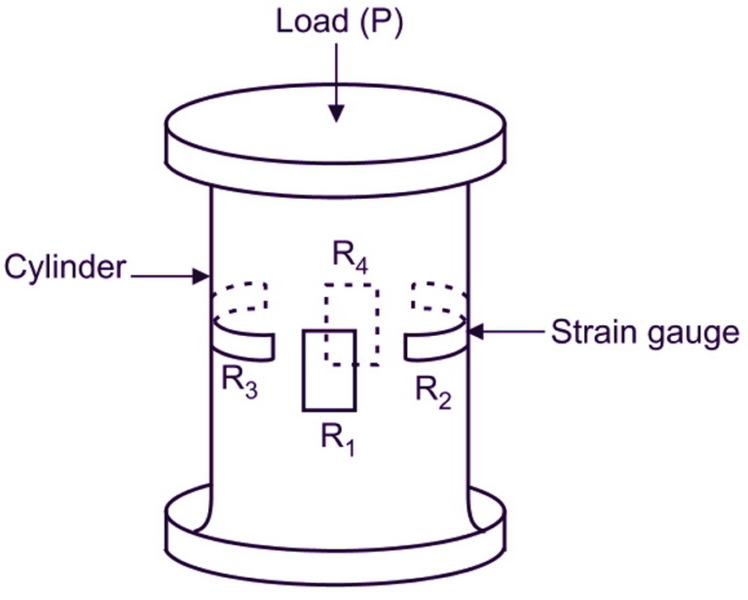

Конструкция тензодатчика обычно включает в себя следующие компоненты:
1. Пружинный элемент: это основной корпус тензодатчика, обычно изготовленный из таких материалов, как алюминий, легированная сталь или нержавеющая сталь. Он предназначен для небольшой деформации под действием приложенной силы.
2. Тензодатчики: это тонкая металлическая фольга или полупроводниковые устройства, прикрепленные к определенным местам пружинного элемента.
3. Мостовая схема Уитстона. Эта конфигурация электрической цепи используется для измерения небольших изменений сопротивления, создаваемых тензодатчиками.
4. Защитный корпус. Этот корпус защищает внутренние компоненты от факторов окружающей среды и физических повреждений.
Принцип работы тензодатчика основан на концепции упругой деформации и пьезоэлектрического эффекта. Вот пошаговое объяснение того, как работают эти устройства:

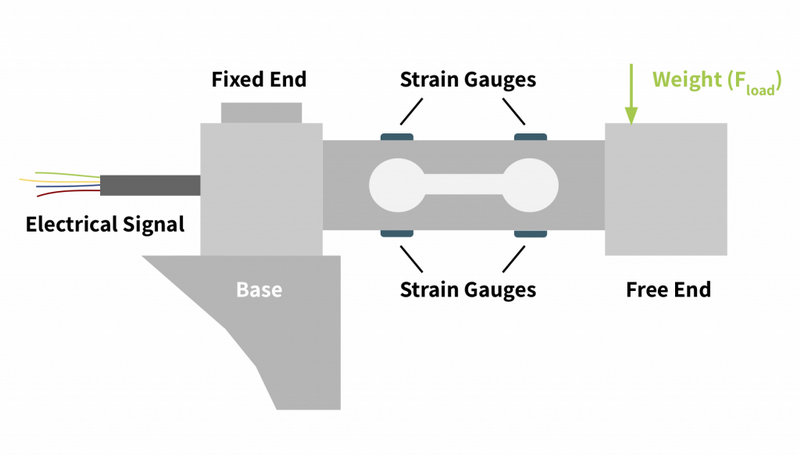

1. Приложение силы. Когда к тензодатчику прилагается сила или нагрузка, это вызывает легкую деформацию пружинного элемента.
2. Деформация тензодатчика. По мере деформации пружинного элемента тензорезисторы, прикрепленные к его поверхности, также подвергаются деформации. Эта деформация вызывает изменение электрического сопротивления тензорезисторов.
3. Изменение сопротивления. Изменение сопротивления прямо пропорционально приложенной силе. Тензорезисторы при растяжении испытывают увеличение сопротивления, а при сжатии – уменьшение.

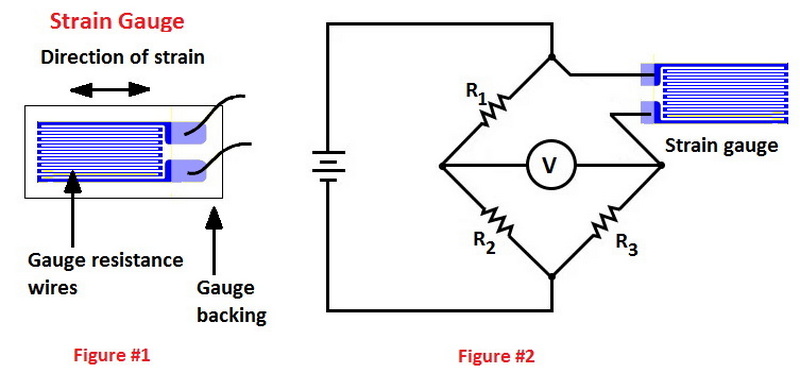

4. Мостовая схема Уитстона. Тензорезисторы обычно имеют конфигурацию мостовой схемы Уитстона. Такое расположение позволяет точно измерять небольшие изменения сопротивления.
5. Электрический выход: мост Уитстона преобразует изменения сопротивления в измеримое выходное напряжение. Обычно этот выходной сигнал находится в диапазоне нескольких милливольт.
6. Формирование сигнала. Небольшое выходное напряжение затем усиливается и обрабатывается схемой формирования сигнала для получения полезного электрического сигнала.
7. Калибровка. Тензодатчик калибруется для установления зависимости между приложенной силой и электрической выходной мощностью, что обеспечивает точные измерения.
Существует несколько типов тензодатчиков, каждый из которых предназначен для конкретного применения:
1. Тензодатчики S-образной балки
2. Одноточечные тензодатчики
3. Тензодатчики сжатия
4. Тензодатчики растяжения
5. Датчики нагрузки на сдвиговую балку
6. Тензодатчики канистры
Каждый тип имеет свои уникальные характеристики и подходит для различных сценариев измерений.
Тензодатчики находят применение во многих отраслях и областях, в том числе:
1. Промышленные системы взвешивания
2. Машины для испытания материалов
3. Аэрокосмические и автомобильные испытания
4. Медицинское оборудование (например, подъемники для пациентов, больничные койки)
5. Робототехника и автоматизация
6. Сельское хозяйство (например, зернохранилища, взвешивание скота)
7. Доставка и логистика
8. Научно-исследовательские лаборатории
Тензодатчики имеют ряд преимуществ перед другими технологиями измерения силы:
1. Высокая точность и точность.
2. Хорошая долгосрочная стабильность.
3. Относительно низкая стоимость.
4. Широкий диапазон ёмкостей (от нескольких граммов до сотен тонн).
5. Компактный размер и универсальный дизайн.
6. Возможность измерения как статических, так и динамических нагрузок.
7. Возможности температурной компенсации
Несмотря на высокую эффективность тензодатчиков, существует ряд проблем и соображений, о которых следует помнить:
1. Температурная чувствительность. На тензорезисторы могут влиять изменения температуры, что требует применения методов компенсации.
2. Защита от перегрузки. Весоизмерительные ячейки могут быть повреждены при воздействии сил, превышающих их номинальную мощность.
3. Факторы окружающей среды. Влажность, пыль и вибрация могут повлиять на работу весоизмерительных датчиков.
4. Требования к калибровке. Для поддержания точности с течением времени необходима регулярная калибровка.
По мере развития технологий мы можем ожидать появления нескольких разработок в технологии тензодатчиков:
1. Улучшенные материалы для повышения производительности и долговечности.
2. Интеграция с IoT и беспроводными технологиями для удаленного мониторинга.
3. Передовые методы обработки сигналов для повышения точности.
4. Миниатюризация для использования в небольших устройствах и приложениях.
5. Самодиагностика и самокалибровка тензодатчиков.
Тензодатчики стали незаменимым инструментом в мире измерения силы. Их способность обеспечивать точные и надежные измерения сделала их незаменимыми в бесчисленных приложениях в различных отраслях. Поскольку мы продолжаем расширять границы точности и эффективности, тензодатчики, несомненно, будут играть решающую роль в формировании будущего технологий измерения силы.
A1: Частота калибровки зависит от применения и условий использования. Обычно рекомендуется калибровать тензодатчики не реже одного раза в год. Однако в критических приложениях или в суровых условиях может потребоваться более частая калибровка. Всегда следуйте рекомендациям производителя и отраслевым стандартам относительно интервалов калибровки.
A2: Срок службы тензодатчика может варьироваться в зависимости от таких факторов, как использование, условия окружающей среды и техническое обслуживание. При правильном уходе и использовании в установленных пределах высококачественный тензодатчик может прослужить много лет, обычно от 5 до 10 лет и более. Регулярная калибровка и правильное обращение могут помочь продлить срок службы весоизмерительного датчика.
A3: Да, многие тензодатчики предназначены для измерения сил растяжения и сжатия. Их часто называют тензодатчиками растяжения/сжатия или универсальными тензодатчиками. Однако некоторые тензодатчики специально разработаны только для измерений растяжения или сжатия. Важно выбрать правильный тип тензодатчика для вашего конкретного применения.
A4: Факторы окружающей среды могут существенно повлиять на работу тензодатчиков. Изменения температуры могут вызвать тепловое расширение или сжатие материала весоизмерительного датчика, влияя на результаты измерений. Влажность может привести к проникновению влаги, что потенциально может вызвать коррозию или проблемы с электричеством. Вибрации и удары могут вызвать шум при измерениях или даже повредить датчик веса. Многие современные тензодатчики оснащены температурной компенсацией и защитными корпусами для смягчения этих эффектов.
A5: Основное отличие заключается в их принципе работы. Тензодатчики используют изменения электрического сопротивления тензодатчиков для измерения силы, тогда как гидравлические тензодатчики используют изменения давления жидкости. Тензодатчики, как правило, более точны, имеют более быстрое время отклика и более компактны. С другой стороны, гидравлические тензодатчики более надежны и могут использоваться в опасных средах, где электрические устройства могут представлять опасность. Тензодатчики чаще используются в современных приложениях из-за их универсальности и точности.
