Тензодатчики являются важными компонентами в различных промышленных применениях, преобразуя силу в измеримые электрические сигналы. Стендовые испытания тензодатчика имеют решающее значение для обеспечения его точности и надежности. В этой статье представлено подробное руководство по эффективному стендовому тестированию датчик нагрузки, охватывающий все: от подготовки до устранения неполадок.
Тензодатчики бывают различных типов, включая тензодатчики, гидравлические и пневматические тензодатчики. Каждый тип имеет свои уникальные области применения и принципы работы.

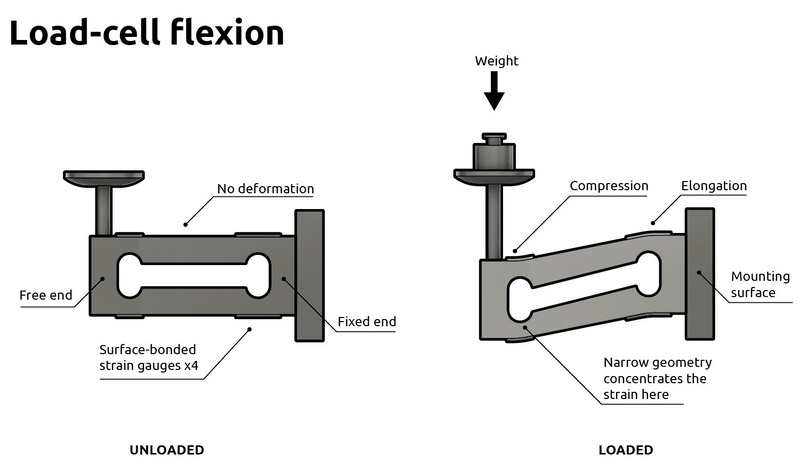

Тензодатчики работают путем преобразования механической силы в электрический сигнал. При приложении нагрузки внутренняя структура тензодатчика деформируется, вызывая изменение сопротивления, которое можно измерить.
Прежде чем приступить к стендовым испытаниям, соберите необходимые инструменты:
- Цифровой мультиметр
- Источник питания
- Вес нагрузки
- Соединительные провода
- Защитное снаряжение
Всегда обеспечивайте безопасность, надев соответствующее снаряжение и соблюдая стандартные рабочие процедуры. Отключите источники питания перед выполнением каких-либо электрических соединений.
Начните с тщательного визуального осмотра тензодатчика. Ищите признаки физических повреждений, таких как трещины или коррозия, и убедитесь, что все соединения надежно закреплены.
1. Подключите мультиметр: настройте мультиметр для измерения сопротивления и подключите его к выходным клеммам тензодатчика.
2. Проверьте выходное сопротивление: измерьте выходное сопротивление и сравните его со спецификациями, указанными в таблице данных весоизмерительного датчика.
3. Проверка входного сопротивления. Аналогичным образом проверьте входное сопротивление, чтобы убедиться, что оно соответствует требуемым значениям.
Калибровка необходима для точных измерений. Выполните следующие действия:
1. Регулировка нулевого баланса: убедитесь, что тензодатчик показывает ноль, когда нагрузка не прилагается.
2. Примените известные веса. Постепенно применяйте известные веса и записывайте выходные показания.
3. Отрегулируйте калибровку. Если показания неверны, отрегулируйте настройки калибровки в соответствии с рекомендациями производителя.
Выполните нагрузочное тестирование, приложив к тензодатчику известный вес и наблюдая за выходными данными. На этом этапе проверяется работоспособность тензодатчика в реальных рабочих условиях.
Во время тестирования вы можете столкнуться с различными проблемами, такими как:
- Непоследовательные показания.
- Нет выходного сигнала
- Перегрузка
- Непоследовательные показания: проверьте надежность соединений и повреждение проводки.
- Нет выходного сигнала: убедитесь, что тензодатчик включен и правильно подключен.
- Перегрузка: убедитесь, что приложенная нагрузка не превышает мощность весоизмерительного датчика.
Стендовые испытания тензодатчика — это жизненно важный процесс, обеспечивающий его функциональность и точность. Следуя описанным шагам, вы сможете эффективно тестировать и устранять неисправности датчиков веса, обеспечивая надежную работу в ваших приложениях.
Тензодатчик — это преобразователь, который преобразует силу или вес в электрический сигнал, обычно используемый в системах взвешивания.
Тестирование тензодатчика включает визуальный осмотр, электрические испытания с помощью мультиметра, калибровку и нагрузочные испытания.
Основные инструменты включают цифровой мультиметр, источник питания, грузы и соединительные провода.
Тензодатчики следует регулярно проверять, особенно в условиях интенсивного использования, чтобы обеспечить точность и надежность.
Признаками неисправного датчика веса являются противоречивые показания, отсутствие выходного сигнала и физическое повреждение.
В этой статье представлен подробный обзор стендовых испытаний тензодатчика, гарантирующий, что у вас есть знания и инструменты, необходимые для эффективного тестирования и устранения неполадок.
