Изготовление кабеля тензодатчика — важный навык для любого, кто работает с тензодатчиками в различных приложениях, от промышленных систем взвешивания до проектов DIY. Эта статья проведет вас через процесс создания датчик нагрузки кабель, защитные материалы, пошаговые инструкции, советы по устранению неполадок, способы применения и меры безопасности.
Для изготовления кабеля тензодатчика вам потребуются следующие материалы:
- Тензодатчик: основной компонент, измеряющий вес или силу.
- Кабель: подходящий кабель для подключения тензодатчика к блоку обработки сигналов. Обычно используется 4-жильный экранированный кабель.
- Разъемы: в зависимости от вашего применения вам могут понадобиться разъемы, такие как JST, Molex или клеммные колодки.
- Термоусадочная трубка: для изоляции и защиты соединений.
- Паяльник и припой: для создания надежных электрических соединений.
- Мультиметр: для проверки соединений и обеспечения правильной работы.
- Инструменты для зачистки проводов: для подготовки концов кабеля.
- Изолента: для дополнительной изоляции и крепления соединений.
Начните с определения конфигурации проводки весоизмерительного датчика. Большинство датчиков веса имеют четыре провода: красный (возбуждение+), черный (возбуждение-), зеленый (сигнал+) и белый (сигнал-). Подробную информацию о проводке см. в техническом описании весоизмерительного датчика.
Отрежьте экранированный кабель до нужной длины, убедившись, что его длина достаточна для того, чтобы дотянуться от тензодатчика до блока обработки сигналов.
Используя инструменты для зачистки проводов, осторожно зачистите около 1 дюйма изоляции с обоих концов кабеля. Будьте осторожны, чтобы не повредить внутренние провода.
Совместите провода тензодатчика с соответствующими проводами кабеля:
- От красного к красному (возбуждение+)
- От черного к черному (Возбуждение-)
- Зеленый к зеленому (Сигнал+)
- От белого к белому (Сигнал-)
С помощью паяльника надежно пропаяйте соединения. Убедитесь, что между проводами нет коротких замыканий.
После завершения пайки наденьте термоусадочную трубку на каждое соединение и нагрейте ее, чтобы плотно сжать провода. Это обеспечит изоляцию и защиту от влаги и истирания.
Перед окончательной установкой с помощью мультиметра проверьте целостность каждого провода. Убедитесь, что нет коротких замыканий и что каждый провод правильно подключен.
Подключите другой конец кабеля к блоку обработки сигналов, следуя инструкциям производителя по подключению.
Используйте изоленту, чтобы закрепить кабель и предотвратить его перемещение или повреждение во время работы.

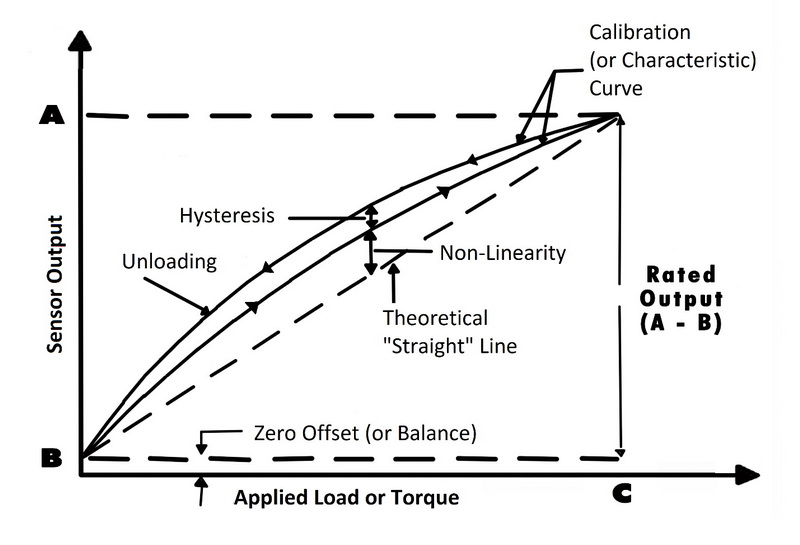

После установки откалибруйте тензодатчик в соответствии с инструкциями производителя, чтобы обеспечить точные измерения.
При работе с кабелями тензодатчиков вы можете столкнуться с несколькими распространенными проблемами:
- Нет сигнала: проверьте целостность всех соединений и убедитесь, что на тензодатчик подается правильное питание.
- Неточные показания: убедитесь, что тензодатчик откалиброван правильно и нет никаких механических препятствий, влияющих на его работу.
- Помехи: используйте экранированные кабели, чтобы свести к минимуму электрические помехи от близлежащего оборудования.
Кабели тензодатчиков используются в различных приложениях, в том числе:
- Промышленные системы взвешивания: используются в весах для взвешивания продуктов при производстве и транспортировке.
- Автомобильные испытания: используются при нагрузочных испытаниях компонентов транспортных средств.
- Медицинское оборудование: используется в устройствах, требующих точного измерения веса, например, в больничных койках.
- Сельскохозяйственные весы: используются для взвешивания скота и кормов.
При работе с кабелями датчиков веса учитывайте следующие советы по безопасности:
- Всегда отключайте питание: перед выполнением каких-либо подключений или модификаций убедитесь, что питание выключено.
- Используйте соответствующие инструменты. Во избежание поражения электрическим током используйте изолированные инструменты.
- Следуйте рекомендациям производителя. Всегда следуйте инструкциям производителя по установке и калибровке.
Изготовление кабеля тензодатчика — это простой процесс, требующий пристального внимания к деталям. Выполнив шаги, описанные в этой статье, вы сможете создать надежное соединение для ваших приложений весоизмерительных датчиков. Не забывайте устранять любые возникающие проблемы и уделять приоритетное внимание безопасности на протяжении всего процесса.
Тензодатчик — это преобразователь, который преобразует силу или вес в электрический сигнал, который можно измерить и записать.
Выбирайте экранированный кабель как минимум с четырьмя проводами, чтобы обеспечить правильную передачу сигнала и защиту от помех.
Нет, необходим блок обработки сигналов для интерпретации электрических сигналов от тензодатчика и преобразования их в читаемые измерения.
Проверьте калибровку датчика веса, убедитесь, что все соединения надежны, и убедитесь в отсутствии механических препятствий, влияющих на его работу.
Частота калибровки зависит от применения и использования. Рекомендуется проводить калибровку не реже одного раза в год или всякий раз, когда происходят существенные изменения в окружающей среде или настройке весоизмерительных датчиков.
В этом подробном руководстве представлен подробный обзор сборки кабеля тензодатчика, что гарантирует наличие у вас знаний и инструментов, необходимых для успешного внедрения.
