Прежде чем углубляться в процесс калибровки, важно понять, что такое датчики силы и как они работают. Датчики силы — это устройства, которые преобразуют механические силы, такие как вес, напряжение, сжатие, крутящий момент, деформация, напряжение или давление, в электрические сигналы. Эти сигналы отражают величину силы и могут использоваться для информирования операторов или служить входными данными для управления оборудованием и процессами.
Датчики силы работают на различных принципах, в том числе:
1. Тензометрическая технология
2. Пьезорезистивная технология
3. Емкостная технология
4. Пьезоэлектрическая технология.
5. Измерение магнитной силы
Каждый тип датчика силы имеет свои уникальные характеристики и области применения, но для точной работы все они требуют правильной калибровки.
Калибровка — это процесс сравнения фактического выходного сигнала системы или показаний веса с тем, что «должно» быть, и настройки системы так, чтобы она выдавала правильное значение в пределах приемлемого допуска. Регулярная калибровка имеет решающее значение по нескольким причинам:
1. Обеспечение точности и достоверности измерений
2. Компенсация износа с течением времени.
3. Адаптация к изменениям условий окружающей среды
4. Соответствие отраслевым стандартам и нормативным требованиям.
5. Улучшение общей производительности силовых систем.
Прежде чем начать процесс калибровки, убедитесь, что у вас есть следующее:
- Датчик силы, подлежащий калибровке
- Известный стандарт веса или силы (например, калиброванные гири)
- Стабильная структура поддержки
- Калибровочное программное обеспечение или инструменты, специфичные для вашей модели датчика.
- Оборудование для мониторинга окружающей среды (например, термометр, гигрометр)
Создайте стабильную среду для калибровки:
- Выберите место с минимальной вибрацией и воздушными потоками.
- Обеспечьте постоянную температуру и влажность.
- Дайте датчику и оборудованию возможность акклиматизироваться к окружающей среде.
Надежно закрепите датчик силы на опорной конструкции. Убедитесь, что он устойчив и правильно выровнен, чтобы избежать ошибок измерения.
Подключите датчик к вашей системе сбора данных или программному обеспечению для калибровки. Выберите соответствующие настройки для вашей модели датчика, такие как единицы измерения и тип калибровки.
Калибровка нуля включает в себя установку измерения базовой линии при отсутствии приложения силы:
- Удалите грузы с датчика.
- Дайте датчику стабилизироваться
- Установите это значение в качестве нулевой точки в программе калибровки.
Систематически применяйте к датчику известные веса:
- Начните с самого легкого веса и постепенно переходите к самому тяжелому.
- Дайте показаниям датчика стабилизироваться перед записью каждого измерения.
- Запишите выходной сигнал датчика для каждого известного веса.

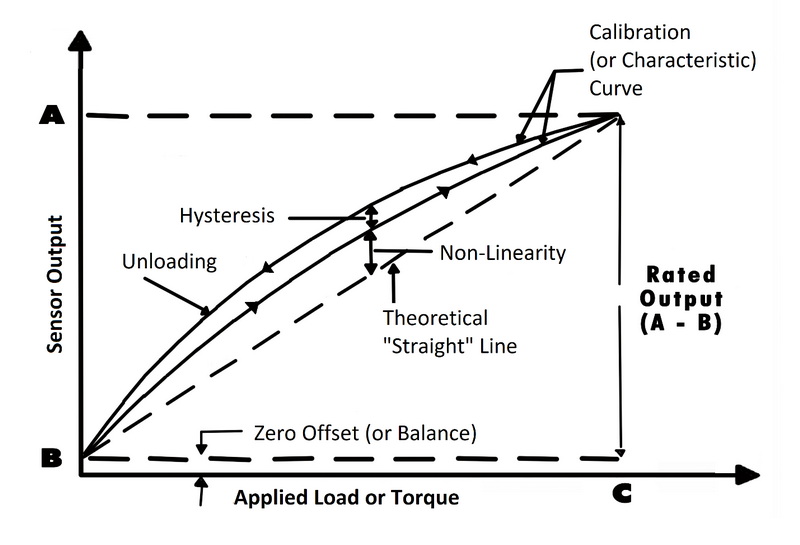

Используя собранные данные, создайте калибровочную кривую:
- Постройте график известных весов в зависимости от выходных сигналов датчика.
- Определить взаимосвязь между приложенной силой и выходным сигналом датчика.
- Это может быть линейным или требовать более сложной математической модели.
На основании калибровочной кривой:
- Отрегулируйте параметры чувствительности и смещения датчика.
- Это может включать изменение настроек программного обеспечения или настройку физических компонентов.
После настройки параметров:
- Повторно применить известные веса
- Убедитесь, что датчик теперь обеспечивает точные показания во всем диапазоне.
- Если расхождения сохраняются, повторите процесс калибровки.
Ведите подробные записи процесса калибровки:
- Дата и время калибровки
- Условия окружающей среды
- Используемое оборудование
- Результаты калибровки и внесенные корректировки.
- Следующая запланированная дата калибровки
Для более точного применения рассмотрите следующие передовые методы:
1. Многоточечная калибровка. Для большей точности используйте несколько известных гирь в диапазоне датчика.
2. Температурная компенсация: откалибруйте датчик при различных температурах, чтобы учесть тепловые эффекты.
3. Коррекция гистерезиса: откалибруйте датчик как для увеличения, так и для уменьшения силы для устранения гистерезиса.

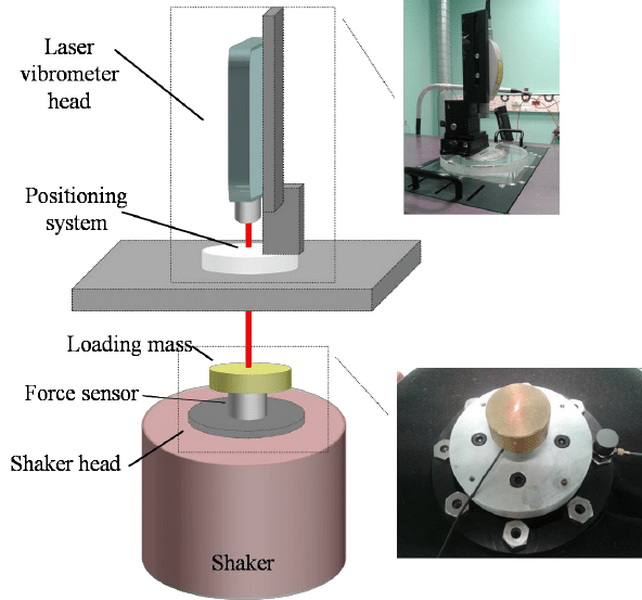

4. Динамическая калибровка. Для датчиков, используемых в динамических приложениях, калибровка выполняется с использованием различных значений силы.
1. Влияние окружающей среды. Колебания температуры и вибрации могут повлиять на точность калибровки.
2. Нелинейность датчика. Некоторые датчики могут иметь нелинейные отклики, что требует более сложных моделей калибровки.
3. Гистерезис. Датчик может по-разному реагировать на увеличение и уменьшение силы.
4. Дрейф. Выходной сигнал датчика может меняться со временем, что требует регулярной повторной калибровки.
5. Межосевая чувствительность. Для многоосных датчиков сила, приложенная в одном направлении, может повлиять на показания по другим осям.
1. Регулярная повторная калибровка. Установите график регулярной калибровки с учетом условий эксплуатации и факторов окружающей среды.
2. Правильное обращение. Обращайтесь с датчиками осторожно, чтобы избежать физических повреждений, которые могут повлиять на калибровку.
3. Контроль окружающей среды. По возможности используйте датчики в контролируемой среде, чтобы минимизировать внешнее воздействие.
4. Контроль качества. Внедрите меры контроля качества для раннего обнаружения отклонения калибровки.
5. Обучение. Убедитесь, что персонал, участвующий в использовании и калибровке датчиков, прошел надлежащую подготовку.
Правильно откалиброванные датчики силы имеют решающее значение в различных областях:
1. Робототехника: обеспечение точного управления роботизированными руками и захватами.
2. Медицинские приборы: обеспечение точных измерений в диагностическом и терапевтическом оборудовании.
3. Автомобильная промышленность: испытания компонентов транспортных средств и систем безопасности.
4. Аэрокосмическая промышленность: Мониторинг структурной целостности и производительности самолетов.
5. Производство: Контроль качества и оптимизация процессов на производственных линиях.
6. Спортивная наука: анализ результатов спортсменов и конструкции оборудования.
По мере развития технологий появляются новые тенденции в калибровке датчиков силы:
1. Автоматизированные системы калибровки: сокращение человеческих ошибок и повышение эффективности.
2. Калибровка с помощью искусственного интеллекта: использование машинного обучения для оптимизации процессов калибровки и прогнозирования дрейфа.
3. Дистанционная калибровка: возможность калибровки датчиков в труднодоступных местах.
4. Встроенная самокалибровка: датчики со встроенными возможностями калибровки.
5. Блокчейн для записей о калибровке: обеспечение целостности и отслеживаемости данных о калибровке.
Калибровка датчика силы — это критически важный процесс, который обеспечивает точность и надежность измерений силы в различных приложениях. Следуя шагам, описанным в этом руководстве, и придерживаясь лучших практик, вы сможете поддерживать работоспособность своих датчиков силы и систем, которые от них зависят. Регулярная калибровка в сочетании с правильным обращением и контролем окружающей среды поможет вам добиться последовательных и достоверных результатов в приложениях для измерения силы.
Частота калибровки зависит от условий использования и рекомендаций производителя, но обычно варьируется от одного раза в несколько месяцев до ежегодного. Высокоточные приложения могут потребовать более частой калибровки.
Хотя базовую установку нуля можно выполнить вручную, точная калибровка часто требует специального оборудования или программного обеспечения для получения точных результатов. Для достижения наилучших результатов рекомендуется использовать правильные калибровочные инструменты.
Первичные эталоны представляют собой прямые измерения, проверяемые по национальным стандартам, тогда как вторичные эталоны калибруются с использованием первичных эталонов для косвенной проверки измерений. Первичные стандарты обеспечивают высочайший уровень точности.
Изменения температуры или влажности могут привести к расширению или сжатию материалов внутри датчиков, что приведет к неточным показаниям, если это не будет учтено во время калибровки. Важно калибровать датчики в условиях, аналогичных условиям их эксплуатации.
Если датчик не прошел калибровку, сначала проверьте его на наличие физических повреждений или факторов окружающей среды, которые могут на него повлиять. Если проблема не устранена, обратитесь к документации производителя или обратитесь в службу технической поддержки для получения инструкций по устранению неполадок или возможной замене.
