Тензодатчики являются важными компонентами в различных приложениях, особенно в системах взвешивания. Они преобразуют силу или вес в электрический сигнал, который можно измерить и интерпретировать с помощью микроконтроллеров, таких как Arduino. HX711 — это специализированный аналого-цифровой преобразователь (АЦП), предназначенный для весов и приложений промышленного управления. Эта статья проведет вас через процесс калибровки датчик нагрузки с использованием Arduino и модуля HX711, что обеспечивает точные измерения веса.
Датчик нагрузки — это преобразователь, который преобразует силу в электрический сигнал. Он обычно используется в весах и промышленных приложениях для измерения веса или силы. Тензодатчики можно разделить на несколько типов, включая тензодатчики, гидравлические и пневматические тензодатчики.
- Тензодатчики: это наиболее распространенный тип, в котором для измерения деформации используются тензодатчики.
- Гидравлические тензодатчики: они используют давление жидкости для измерения веса.
- Пневматические тензодатчики: они измеряют вес в зависимости от давления воздуха.
Тензодатчики работают по принципу тензодатчиков, которые меняют сопротивление при растяжении или сжатии. Это изменение сопротивления преобразуется в электрический сигнал, который может быть прочитан микроконтроллером.
HX711 — это прецизионный 24-битный АЦП, предназначенный для весов и приложений промышленного управления. Он обеспечивает простой интерфейс для подключения тензодатчиков к микроконтроллерам, таким как Arduino.
- Высокая точность и низкий уровень шума.
- Встроенный усилитель с программируемым усилением.
- Простой двухпроводной интерфейс
HX711 усиливает небольшие сигналы напряжения от тензодатчика и преобразует их в цифровые сигналы, которые могут быть обработаны Arduino.
Для калибровки тензодатчика с помощью Arduino и HX711 вам потребуются следующие компоненты:
- Тензодатчик
- Модуль HX711
- Плата Arduino (например, Arduino Uno)
- Перемычки
- Макет (опционально)
- Известные веса для калибровки

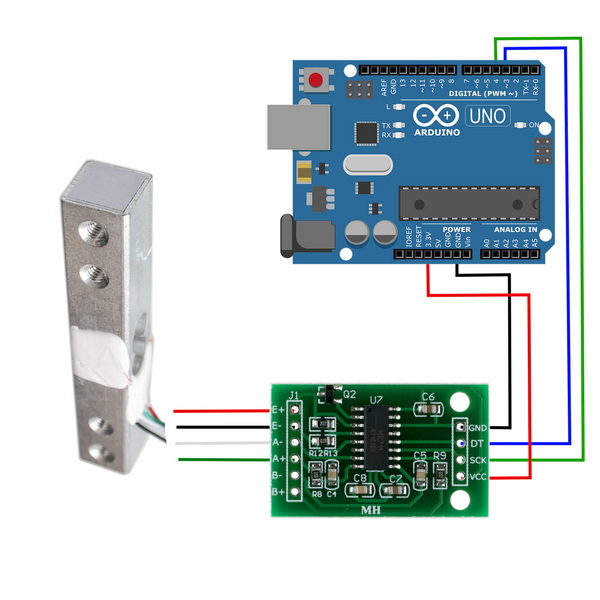

1. Подключите тензодатчик к модулю HX711. Тензодатчик обычно имеет четыре провода: красный (возбуждение+), черный (возбуждение-), белый (сигнал+) и зеленый (сигнал-).
2. Подключите HX711 к Arduino:
- VCC до 5 В
- Земля к земле
- DT (данные) на цифровой вывод (например, D2)
- SCK (Clock) на другой цифровой вывод (например, D3)
1. Установите Arduino IDE на свой компьютер.
2. Установите библиотеку HX711 из диспетчера библиотек.
Код инициализирует HX711, устанавливает весы на ноль и непрерывно считывает вес, выводя его на последовательный монитор.
1. Поместите на тензодатчик известный вес.
2. Отрегулируйте калибровочный коэффициент в коде до тех пор, пока выходные данные не будут соответствовать известному весу.
3. Повторите процесс для точности.
Калибровочный коэффициент имеет решающее значение для точных измерений веса. Он компенсирует различия в чувствительности тензодатчиков и факторах окружающей среды.
- Используйте известные веса, близкие к ожидаемому диапазону измерений.
- Убедитесь, что датчик веса устойчив и не подвержен вибрациям во время калибровки.
После калибровки проверьте настройку, поместив различные известные веса на тензодатчик и наблюдая за выходными данными на последовательном мониторе.
- Если показания не совпадают, проверьте проводку и убедитесь, что тензодатчик правильно подключен.
- Если выходной сигнал равен нулю, убедитесь, что функция тарирования вызывается после размещения нагрузки.
Тензодатчики используются в различных приложениях, в том числе:
- Весы для розничной торговли и производства.
- Измерение силы в тестовых приложениях
- Мониторинг нагрузок в строительстве и транспорте
Тензодатчики можно интегрировать в различные проекты DIY, такие как:
- Умные весы.
- Устройства измерения силы
- Автоматизированные системы кормления
Калибровка тензодатчика с помощью Arduino и HX711 — это простой процесс, который может значительно повысить точность измерения веса. Следуя шагам, описанным в этой статье, вы сможете создать надежную систему взвешивания для различных применений.
Максимальный вес, который может измерить тензодатчик, зависит от его характеристик. Обычные тензодатчики могут измерять от нескольких граммов до нескольких тонн.
Если тензодатчик постоянно выдает неправильные показания или не реагирует на приложение веса, возможно, он неисправен.
Да, при условии, что выходной сигнал тензодатчика совместим с входными характеристиками HX711.
Аналоговые тензодатчики обеспечивают непрерывный выходной сигнал напряжения, а цифровые тензодатчики выдают цифровой сигнал после обработки.
Чтобы повысить точность, обеспечьте правильную калибровку, сведите к минимуму воздействие окружающей среды и используйте высококачественные компоненты.
В этой статье представлено подробное руководство по калибровке тензодатчика с помощью Arduino и HX711, которое гарантирует, что у вас есть знания и инструменты для создания эффективной системы взвешивания.
