● Введение
● 1. Устранение неполадок с тензодатчиком: понимание основ
● 2. Методы тестирования тензодатчиков: комплексный подход
>> 2.2 Проверка тензодатчика цифровым мультиметром
>> 2.3 Проверка сопротивления изоляции
>> 2.4 Проверка нулевого баланса
● 3. Признаки неисправности тензодатчика: на что обратить внимание
>> 3.1 Непоследовательные или ошибочные показания
>> 3.2 Дрейф при нулевом балансе
● 4. Калибровка тензодатчиков: обеспечение точности
>> 4.1 Когда проводить калибровку
● 5. Измерение сопротивления тензодатчиков: ключевой инструмент диагностики
● 6. Обнаружение перегрузки тензодатчика: предотвращение необратимого повреждения
● 7. Испытание сопротивления изоляции датчиков веса: выявление проблем с влажностью
>> 7.1 Интерпретация результатов
● 8. Руководство по замене тензодатчика: когда все остальное не помогает
>> Вопрос 1: Как часто мне следует калибровать тензодатчики?
>> Вопрос 3. Что вызывает смещение тензодатчика и как его предотвратить?
>> Вопрос 4: Как узнать, не перегружен ли мой тензодатчик?
>> В5: В чем разница между тензодатчиком и тензодатчиком?
Тензодатчики являются важнейшими компонентами различных систем взвешивания, от промышленных весов до прецизионного лабораторного оборудования. Эти устройства преобразуют силу в электрические сигналы, что позволяет точно измерять вес. Однако, как и любой электронный компонент, тензодатчики со временем может выйти из строя или выйти из строя. Понимание того, как проверить неисправность тензодатчика, необходимо для поддержания точности и надежности вашей системы взвешивания. В этом подробном руководстве мы рассмотрим различные методы проверки тензодатчиков, выявим общие симптомы неисправности и предоставим руководство по устранению неполадок. чтобы помочь вам диагностировать и решать проблемы. Мы также обсудим процесс калибровки и случаи, когда может потребоваться замена неисправного датчика веса.
Прежде чем углубляться в конкретные методы тестирования, важно понять основные принципы устранения неполадок тензодатчиков. Тензодатчики могут выйти из строя по разным причинам, в том числе:
- Физический урон
- Перегрузка
- Факторы окружающей среды (влага, перепады температур)
- Проблемы с электричеством
- Нормальный износ.
При устранении неисправностей тензодатчика важно следовать систематическому подходу для выявления основной причины проблемы. Эта блок-схема иллюстрирует систематический процесс диагностики проблем с тензодатчиком, включая проверку нулевого выходного сигнала, сопротивления изоляции и сопротивления мостовой схемы.
Существует несколько методов проверки тензодатчика и определения правильности его работы. Давайте рассмотрим некоторые из наиболее эффективных методов:
Всегда начинайте с визуального осмотра датчика веса и окружающих его компонентов. Искать:
- Признаки физического повреждения
- Коррозия или ржавчина
- Ослабленные соединения
- Поврежденные кабели или провода
Цифровой мультиметр — важный инструмент для тестирования датчиков веса. Вот как его использовать:
1. Настройте мультиметр на измерение сопротивления (Ом).
2. Проверьте входное сопротивление, измерив его между выводами возбуждения.
3. Измерьте выходное сопротивление между сигнальными проводами.
4. Сравните показания со спецификациями производителя.
Проверка сопротивления изоляции помогает выявить возможные короткие замыкания или попадание влаги:
1. Используйте мегомметр или мультиметр с большим диапазоном сопротивления.
2. Измерьте сопротивление между каждым проводом и корпусом датчика веса.
3. Сопротивление должно быть в диапазоне МОм (обычно >5000 МОм).
Нулевой баланс — это выходной сигнал тензодатчика при отсутствии нагрузки:
1. Подайте на тензодатчик правильное напряжение возбуждения.
2. Измерьте выходной сигнал без нагрузки.
3. Сравните показания со спецификациями производителя.
Распознавание симптомов неисправного тензодатчика может помочь вам выявить проблемы на ранней стадии. Общие признаки включают в себя:
- Непоследовательные или ошибочные показания.
- Дрейф при нулевом балансе
- Нелинейность измерений
- Медленная реакция на изменение нагрузки.
- Внезапные изменения в калибровке
Если ваша система взвешивания показывает непостоянные или колеблющиеся показания, это может указывать на проблему с тензодатчиком. Это может быть связано с:
- Ослабленные соединения
- Поврежденная проводка
- Внутренний отказ компонента
Постепенное смещение нулевого баланса с течением времени может свидетельствовать о:
- Температурные эффекты
- Попадание влаги
- Механическое напряжение на тензодатчике

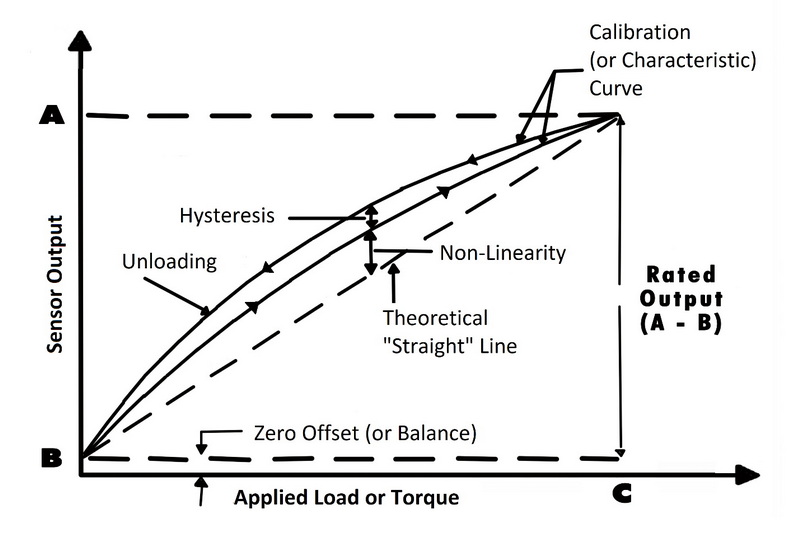

Если выходной сигнал тензодатчика не пропорционален приложенной нагрузке во всем диапазоне, это может привести к следующим последствиям:
- Перегрузка урона
- Структурная деформация
- Внутренний отказ компонента
Регулярная калибровка имеет решающее значение для поддержания точности вашего весоизмерительного датчика. Процесс калибровки включает в себя:
1. Обнуление системы
2. Применение известных весов
3. Настройка системы в соответствии с известными весами.
4. Проверка линейности во всем диапазоне нагрузок.
Откалибруйте тензодатчик:
- После установки
- Периодически в рамках регулярного технического обслуживания.
- Когда кажется, что точность снизилась
- После любого ремонта или регулировки.
Измерение сопротивления датчика веса может предоставить ценную информацию о его состоянии:
1. Измерьте расстояние между проводами возбуждения (обычно красным и черным).
2. Сравните со спецификациями производителя (обычно 350 Ом или 1000 Ом).
1. Измерьте расстояние между сигнальными проводами (обычно белым и зеленым).
2. Должно быть близко к значению входного сопротивления.
1. Измерьте расстояние между каждым проводом и корпусом датчика веса.
2. Должно быть очень высоким (МОм), что указывает на хорошую изоляцию.
Перегрузка является распространенной причиной выхода из строя весоизмерительного датчика. Чтобы определить, не перегружен ли тензодатчик:
1. Проверьте наличие физической деформации.
2. Следите за внезапными изменениями нулевого баланса
3. Проверка нелинейности измерений.
4. Осмотрите корпус датчика веса на предмет трещин и повреждений.
Если есть подозрение на перегрузку, крайне важно повторно откалибровать датчик нагрузки и рассмотреть возможность замены, если производительность не улучшится.
Проверка сопротивления изоляции особенно полезна для обнаружения проникновения влаги или разрушения изоляции:
1. Используйте мегаомметр или мультиметр высокого диапазона.
2. Подайте испытательное напряжение (обычно 50 В или 100 В).
3. Измерьте сопротивление между каждым проводом и корпусом датчика весаv4. Показания ниже 5000 МОм могут указывать на проблему.
- Высокое сопротивление (>5000 МОм): Хорошая изоляция.
- Среднее сопротивление (1–5000 МОм): потенциальная проблема с влажностью.
- Низкое сопротивление (<1 МОм): серьезная проблема с изоляцией или короткое замыкание.
Если устранение неполадок и попытки калибровки не помогли решить проблему, возможно, пришло время заменить тензодатчик. Вот инструкция по замене:
1. Определите точную модель и характеристики текущего тензодатчика.
2. Закажите совместимую замену.
3. Отсоедините и снимите старый тензодатчик.
4. Установите новый тензодатчик, обеспечив правильное выравнивание и монтаж.
5. Подключите проводку, следуя схеме производителя.
6. Выполните первоначальную калибровку и тестирование.
- Убедитесь, что новый тензодатчик имеет ту же емкость и чувствительность.
- Проверьте совместимость с имеющимся у вас оборудованием.
- При необходимости рассмотрите возможность перехода на более надежную или многофункциональную модель.
Понимание того, как проверить неисправность датчика веса, имеет решающее значение для поддержания точности и надежности вашей системы взвешивания. Следуя методам устранения неполадок, процедурам тестирования и практике технического обслуживания, изложенным в этом руководстве, вы сможете эффективно выявлять и устранять проблемы с тензодатчиками. Помните, что регулярная калибровка, правильное обращение и защита окружающей среды могут значительно продлить срок службы ваших тензодатчиков. В случае сомнений всегда консультируйтесь с производителем или квалифицированным техническим специалистом, чтобы обеспечить наилучшую производительность вашей системы взвешивания.
О1: Частота калибровки зависит от различных факторов, включая использование, условия окружающей среды и нормативные требования. Как правило, калибруйте датчики веса не реже одного раза в год или чаще, если вы заметили отклонение в точности или если датчики подвергаются суровым условиям.
О2: В некоторых случаях можно устранить незначительные проблемы, такие как ослабление соединений или попадание влаги. Однако в случае более серьезных проблем, таких как выход из строя внутренних компонентов или повреждение конструкции, замена обычно является лучшим вариантом. Всегда консультируйтесь с производителем или квалифицированным техническим специалистом, чтобы определить наилучший курс действий.
A3: Дрейф тензодатчика может быть вызван изменениями температуры, влажностью, механическим напряжением или старением компонентов. Чтобы предотвратить дрейф, обеспечьте правильную установку, защитите тензодатчик от факторов окружающей среды, избегайте перегрузок и регулярно выполняйте калибровку.
A4: Признаками перегрузки являются резкие изменения нулевого баланса, нелинейность измерений и физическая деформация весоизмерительного датчика. Если вы подозреваете перегрузку, проведите тщательную проверку и повторную калибровку. Если проблема не устранена, возможно, тензодатчик необходимо заменить.
A5: Тензодатчик — это компонент, используемый в датчике силы для измерения деформации. Тензодатчик представляет собой полный узел датчика, включающий тензодатчик, корпус и другие компоненты, необходимые для преобразования силы в электрический сигнал. По сути, тензодатчик использует один или несколько тензодатчиков для измерения приложенной силы.
