Тензодатчики являются важными компонентами в различных приложениях, от промышленных систем взвешивания до медицинских устройств. Они преобразуют механическую силу в электрический сигнал, что позволяет проводить точные измерения. Однако необработанный выходной сигнал тензодатчика часто слишком слаб, чтобы его можно было использовать, и именно здесь в игру вступают усилители тензодатчиков. В этой статье описывается процесс подключения датчик нагрузки усилитель, в частности популярную модель HX711, и дает представление о калибровке и устранении неполадок.
Датчик нагрузки — это преобразователь, который преобразует силу или вес в электрический сигнал. Наиболее распространенным типом является тензодатчик, в котором для измерения деформации используется принцип тензодатчика. При приложении нагрузки тензорезистор деформируется, изменяя свое электрическое сопротивление. Это изменение затем преобразуется в измеримый сигнал.
Тензодатчики широко используются в различных отраслях промышленности, в том числе:
- Производство: Для взвешивания сырья и готовой продукции.
- Транспортировка: В автомобильных весах и платформенных весах.
- Здравоохранение: В медицинских весах и системах мониторинга пациентов.
Усилитель тензодатчиков, например HX711, предназначен для усиления небольших электрических сигналов, вырабатываемых тензодатчиками. Это усиление имеет решающее значение для точных измерений, поскольку оно усиливает сигнал до уровня, который может быть обработан микроконтроллерами или другими устройствами. HX711 пользуется особой популярностью благодаря простоте использования и совместимости с платформами Arduino.
- Тензодатчик
- Усилитель тензодатчика HX711
— Arduino (или аналогичный микроконтроллер)
- Перемычки
- Макет (опционально)
1. Определите провода тензодатчиков. Большинство тензодатчиков имеют четыре или шесть проводов, обычно имеющих следующую цветовую маркировку:
- Красный: Возбуждение+
- Черный: Возбуждение-
- Зеленый: Сигнал+
- Белый: Сигнал-
- Желтый (если присутствует): смысл

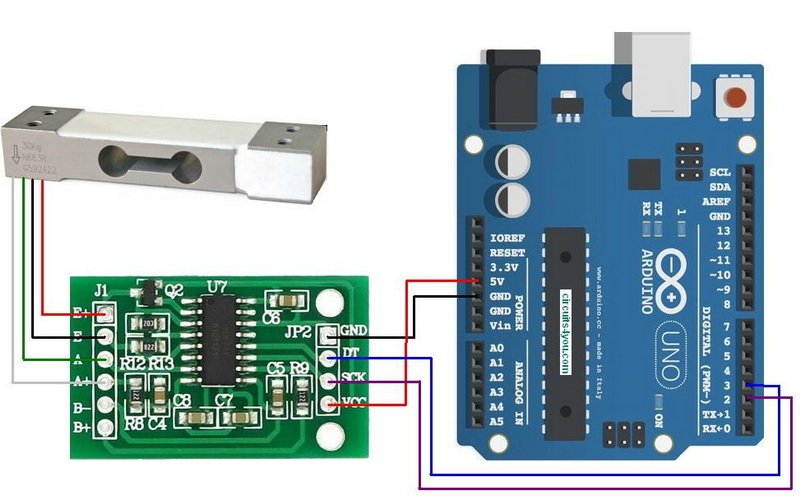

2. Подключите тензодатчик к HX711:
- Для 4-проводного тензодатчика:
- Подключите красный провод к E+ на HX711.
- Подсоедините черный провод к E-.
- Подсоедините зеленый провод к A+.
- Подсоедините белый провод к A-.
- Для 6-проводного тензодатчика подключите сенсорные провода согласно инструкциям производителя.
3. Подключите HX711 к Arduino:
- Подключите контакт VCC HX711 к контакту 5 В на Arduino.
- Подключите контакт GND к земле Arduino.
- Подключите вывод DT (данные) к цифровому выводу на Arduino (например, D2).
- Подключите вывод SCK (тактовый сигнал) к другому цифровому выводу (например, D3).
- 4-проводная конфигурация: наиболее распространена для базовых приложений.
- 6-проводная конфигурация: обеспечивает более высокую точность за счет компенсации сопротивления проводов.
Калибровка имеет решающее значение для обеспечения точных измерений. Вот как можно откалибровать систему тензодатчиков:
1. Настройте систему: убедитесь, что все соединения надежны, а тензодатчик установлен правильно.
2. Загрузите калибровочный код: используйте образец эскиза Arduino, включающий калибровочные коэффициенты. Этот код поможет вам прочитать необработанные данные из тензодатчика.
3. Примените известные веса. Поместите известные веса на тензодатчик и запишите показания. Отрегулируйте калибровочный коэффициент в своем коде до тех пор, пока показания не будут соответствовать известным весам.
4. Проверьте систему. После калибровки протестируйте систему с различными грузами, чтобы убедиться в точности.
Создание цифровых весов с использованием тензодатчика и HX711 — полезный проект. Этот раздел проведет вас через этот процесс.
- Тензодатчик (например, 5 кг)
- Усилитель HX711
- Ардуино
- ЖК-дисплей (опция)
- Источник питания
1. Подключите тензодатчик: следуйте инструкциям по подключению, приведенным ранее.
2. Настройте Arduino: установите библиотеку HX711 в вашу Arduino IDE.
3. Напишите код: используйте образец кода для считывания данных из тензодатчика и отображения их на ЖК-дисплее.
4. Проверьте весы. Поместите гири на весы и проверьте показания.
- Неточные показания: убедитесь, что тензодатчик откалиброван правильно и в нем нет механических помех.
- Нет выходного сигнала: проверьте все соединения и убедитесь, что на HX711 подается правильное питание.
- Колебания показаний: это может быть связано с электрическими помехами. Обеспечьте правильное заземление и рассмотрите возможность использования экранированных кабелей.
Подключение усилителя тензодатчиков — это простой процесс, который значительно расширяет функциональность тензодатчиков. Следуя шагам, описанным в этой статье, вы сможете успешно настроить систему тензодатчиков для различных применений. По мере развития технологий тензодатчики и усилители будут продолжать играть решающую роль в точных измерительных системах.
Тензодатчик измеряет силу или вес и выдает небольшой электрический сигнал, а усилитель тензодатчика усиливает этот сигнал, чтобы его можно было использовать для дальнейшей обработки.
При выборе весоизмерительного датчика учитывайте такие факторы, как максимальная грузоподъемность, точность и условия окружающей среды.
Да, вы можете подключить несколько датчиков нагрузки к одному усилителю, но убедитесь, что они правильно настроены, чтобы избежать неточностей.
Распространенные ошибки включают неправильную проводку, плохое заземление и невозможность калибровки системы.
Регулярная калибровка, правильная установка и минимизация электрических помех являются ключом к поддержанию точности измерений.
