Тензодатчики являются важными компонентами в различных приложениях, особенно в системах взвешивания. Они преобразуют силу или вес в электрический сигнал, который можно измерить и интерпретировать с помощью микроконтроллеров, таких как Arduino. В этой статье описывается процесс подключения датчик нагрузки к Arduino, используя усилитель HX711 для точных показаний.
Тензодатчик — это преобразователь, который преобразует механическую силу в электрический сигнал. Они широко используются в весах и промышленных приложениях для измерения веса или силы.
Существует несколько типов тензодатчиков, в том числе:
- Тензодатчики: наиболее распространенный тип, в котором для измерения деформации используются тензодатчики.
- Гидравлические тензодатчики: используйте давление жидкости для измерения веса.
- Пневматические тензодатчики: для измерения используйте давление воздуха.
Тензодатчики работают по принципу тензодатчиков, которые меняют сопротивление при воздействии силы. Это изменение сопротивления преобразуется в электрический сигнал, который можно измерить.

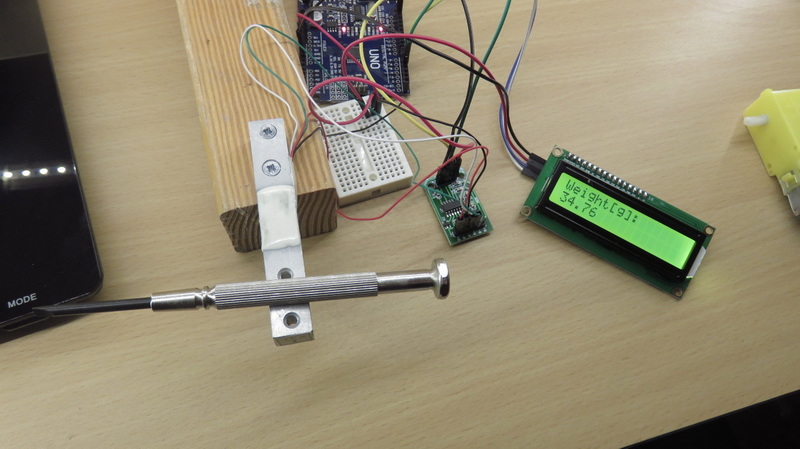

Чтобы подключить тензодатчик к Arduino, вам потребуются следующие компоненты:
- Тензодатчик
- Усилитель HX711
- Плата Arduino (например, Arduino Uno)
- Перемычки
- Макет (опционально)
- Блок питания (при необходимости)
1. Определите провода тензодатчика. Обычно тензодатчик имеет четыре провода: красный (возбуждение+), черный (возбуждение-), белый (сигнал+) и зеленый (сигнал-).
2. Подключите тензодатчик к HX711:
- От красного до E+
- Черный к Е-
- Белый до А+
- Зеленый к А-
HX711 — это прецизионный 24-битный аналого-цифровой преобразователь (АЦП), предназначенный для весов и систем промышленного управления. Это упрощает процесс считывания данных тензодатчиков.
1. Подключите HX711 к Arduino:
- VCC до 5 В
- Земля к земле
- DT (данные) на цифровой вывод (например, D2)
- SCK (Clock) на другой цифровой вывод (например, D3)
1. Установите Arduino IDE на свой компьютер.
2. Загрузите библиотеку HX711 с GitHub и включите ее в свой проект.
- Код инициализирует HX711 и постоянно считывает вес, выводя его на последовательный монитор.
Калибровка гарантирует точность показаний тензодатчика. Он включает в себя сравнение выходных данных тензодатчика с известными весами.
1. Поместите на тензодатчик известный вес.
2. Отрегулируйте калибровочный коэффициент в коде до тех пор, пока выходные данные не будут соответствовать известному весу.
1. Загрузите код в Arduino.
2. Откройте последовательный монитор для просмотра показаний веса.
- Убедитесь, что все соединения надежны.
- Проверьте питание HX711.
- Проверьте калибровочный коэффициент.
- Цифровые весы
- Системы измерения силы
- Промышленная автоматизация
Тензодатчики используются в различных отраслях промышленности, в том числе:
- Еда и напитки
- Производство
- Транспорт
Подключение тензодатчика к Arduino — это простой процесс, который открывает множество возможностей для проектов, связанных с измерением веса. Имея подходящие компоненты и немного программирования, вы можете создать свою собственную цифровую систему измерения весов или силы.
Максимальный вес зависит от технических характеристик весоизмерительного датчика. Обычные тензодатчики могут измерять от нескольких граммов до нескольких тонн.
Да, но для этого требуется более сложная настройка с дополнительными компонентами аналого-цифрового преобразования.
Проверьте все соединения, убедитесь, что на HX711 подается питание, и проверьте калибровочный коэффициент.
Наиболее распространенными типами являются тензодатчики, гидравлические и пневматические тензодатчики.
Тензодатчики могут обеспечивать высокую точность, часто в пределах 0,1% от полной шкалы, в зависимости от качества и калибровки.
В этой статье представлено подробное руководство по подключению тензодатчика к Arduino, включая проводку, программирование и калибровку. Благодаря прилагаемым диаграммам и пояснениям вы будете хорошо подготовлены к началу своего проекта.
