Прежде чем углубляться в процесс подключения, важно понять, что датчики силы и как они работают. Датчики силы — это резистивные датчики, которые меняют свое сопротивление в зависимости от величины давления, приложенного к их поверхности. Чем сильнее вы нажимаете на датчик, тем ниже становится сопротивление между двумя его выводами.
Датчики силы бывают:
- Низкая стоимость и простота в использовании.
- Отлично подходит для обнаружения физического давления и сжатия
- Не идеален для точного измерения веса.
Эти датчики находят применение в различных устройствах, включая электронные барабаны, мобильные телефоны и портативные игровые устройства.
Подключение датчика силы к Arduino — простой процесс. Вот пошаговое руководство, которое поможет вам настроить схему:
1. Соберите необходимые компоненты:
- Плата Arduino (например, Arduino UNO)
- Датчик силы
- резистор 10 кОм
- Макет
- Перемычки

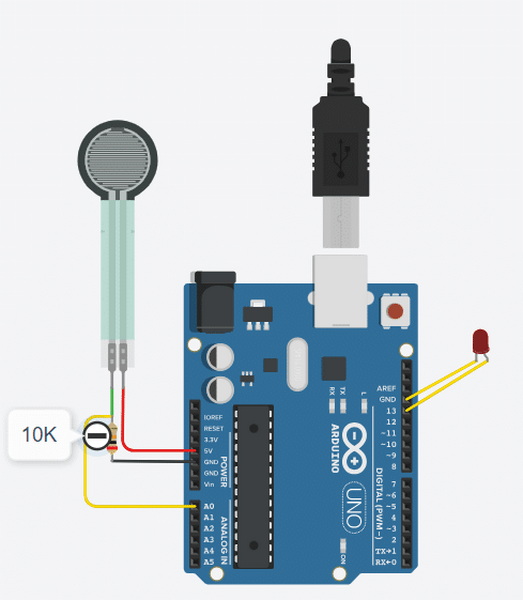

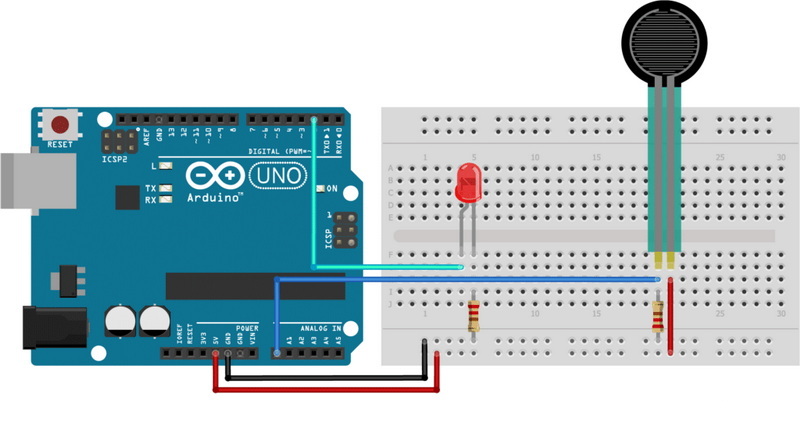

2. Создайте схему делителя напряжения:
- Подключите один контакт датчика силы к контакту 5 В на Arduino.
- Подключите другой контакт датчика силы к аналоговому входному контакту (например, A0) на Arduino.
- Подключите тот же контакт аналогового входа к одному концу резистора 10 кОм.
- Подключите другой конец резистора 10 кОм к контакту GND на Arduino.
Такая конфигурация проводки создает делитель напряжения, позволяющий Arduino измерять изменяющееся сопротивление датчика силы при изменении напряжения.
Чтобы максимально эффективно использовать датчик силы, важно его откалибровать и правильно интерпретировать данные. Вот несколько советов:
1. Определите диапазон датчика: приложите к датчику различные уровни давления и запишите соответствующие аналоговые показания. Это поможет вам понять чувствительность и дальность действия датчика.
2. Сопоставьте показания: используйте функцию Arduino `map()` для преобразования необработанных аналоговых показаний в более значимую шкалу, например 0-100 или 0-1000.
3. Примените пороговые значения. Определите пороговые значения для классификации различных уровней давления (например, легкое прикосновение, среднее нажатие, сильное нажатие).
4. Рассмотрите возможность усреднения. Чтобы уменьшить шум и повысить точность, снимите несколько показаний и рассчитайте их среднее значение.
Освоив основы подключения и считывания показаний датчика силы, вы сможете изучить более сложные приложения. Вот несколько идей, которые вдохновят ваши проекты:
1. Интерактивный светодиодный дисплей. Создайте визуальное представление приложенной силы с помощью светодиодов. По мере увеличения давления загорается больше светодиодов или меняет цвет.
2. Цифровые весы. Хотя датчики силы не так точны, как специальные тензодатчики, их можно использовать для создания простых весов для некритических применений.
3. Музыкальный инструмент. Создайте чувствительный к давлению электронный барабанный пэд или другие музыкальные интерфейсы, реагирующие на интенсивность прикосновения.
4. Датчик роботизированного захвата. Внедрите обратную связь по усилию в роботизированных манипуляторах или захватах для определения и регулировки силы захвата.
5. Умная мебель. Разработайте сиденья, чувствительные к давлению, которые могут определять присутствие людей или позу.
Чтобы вывести проект датчика силы на новый уровень, рассмотрите возможность включения следующих дополнительных компонентов:
OLED-дисплей может обеспечить визуальное считывание данных датчика силы. Вот как вы можете добавить его в свой проект:
1. Подключите OLED-дисплей к Arduino, используя связь I2C.
2. Используйте библиотеку, например Adafruit_SSD1306, для управления дисплеем.
3. Обновляйте дисплей показаниями датчика силы в режиме реального времени.
Добавление светодиодов может обеспечить мгновенную визуальную обратную связь в зависимости от приложенной силы:
1. Подключите светодиоды (например, зеленый, желтый и красный) к цифровым контактам вашего Arduino.
2. Используйте разные пороговые значения для активации каждого светодиода на основе показаний датчика силы.
Звуковой сигнал может добавить звуковое измерение вашему проекту:
1. Подключите пьезозуммер к цифровому контакту на Arduino.
2. Включение различных тонов или шаблонов в зависимости от показаний датчика силы.
Вот видео, демонстрирующее, как включить эти компоненты в проект датчика силы:
При работе с датчиками силы вы можете столкнуться с некоторыми проблемами. Вот решения распространенных проблем:
1. Непостоянные показания: Обеспечьте правильный контакт между датчиком и объектом, прилагающим силу. Рассмотрите возможность использования небольшого жесткого диска поверх датчика для равномерного распределения давления.
2. Зашумленные данные. Реализуйте в своем коде простое скользящее среднее или фильтр нижних частот, чтобы сгладить показания.
3. Ограниченный диапазон: поэкспериментируйте с различными значениями понижающего резистора, чтобы отрегулировать диапазон чувствительности датчика.
4. Нелинейный отклик. Датчики силы обычно имеют нелинейный отклик. При необходимости рассмотрите возможность использования справочной таблицы или математической функции для линеаризации вывода.
Подключение датчика силы к Arduino открывает мир возможностей для интерактивных и адаптивных проектов. Следуя шагам, описанным в этом руководстве, вы можете легко интегрировать возможности измерения силы в свои творения Arduino. Не забывайте экспериментировать с различными вариантами размещения датчиков, методами калибровки и дополнительными компонентами для создания уникальных и интересных проектов.
Продолжая исследовать потенциал датчиков силы, не бойтесь раздвигать границы и комбинировать их с другими датчиками и исполнительными механизмами. Универсальность Arduino и широкий спектр доступных компонентов позволяют создавать по-настоящему инновационные и интерактивные системы.
Датчики силы обычно выдерживают миллионы срабатываний, но срок их службы зависит от таких факторов, как величина приложенной силы, условия окружающей среды и частота использования. При правильном уходе и использовании в установленных пределах датчик силы в большинстве случаев может прослужить несколько лет.
Да, вы можете подключить несколько датчиков силы к одному Arduino. Каждый датчик необходимо будет подключить к отдельному аналоговому входному контакту. При проектировании схемы помните о доступных выводах Arduino и возможностях источника питания.
Датчики силы, как правило, не подходят для точного измерения веса. Они лучше подходят для обнаружения относительных изменений силы или давления. Для точных измерений веса рассмотрите возможность использования вместо них датчиков веса или тензодатчиков.
Большинство стандартных датчиков силы не предназначены для использования во влажных или очень влажных средах. Однако для конкретных применений доступны водонепроницаемые варианты. Всегда проверяйте технические характеристики датчика и рассмотрите возможность использования соответствующих корпусов или покрытий для защиты в сложных условиях.
Чтобы улучшить чувствительность, вы можете попробовать следующее:
- Поэкспериментируйте с различными значениями подтягивающего резистора.
- Используйте операционный усилитель (ОУ) для усиления выходного сигнала датчика.
- Внедрить программные методы, такие как передискретизация и усреднение.
- Рассмотрите возможность использования более чувствительной модели датчика силы для вашего конкретного применения.
