В мире электроники и автоматизации точное измерение веса имеет решающее значение для различных приложений, от промышленных весов до проектов DIY. Сочетание датчик нагрузки а усилитель HX711 обеспечивает надежное решение для измерения веса. Эта статья проведет вас через процесс подключения HX711 к тензодатчику, программирования Arduino для считывания значений и создания цифровых весов.
Датчик нагрузки — это тип преобразователя, который преобразует силу в электрический сигнал. Он широко используется в приложениях для взвешивания. Тензодатчики являются важными компонентами весов и весов, обеспечивая точные измерения веса.
Существует несколько типов тензодатчиков, в том числе:
- Тензодатчики: наиболее распространенный тип, в котором для измерения деформации используются тензодатчики.
- Гидравлические тензодатчики: они используют давление жидкости для измерения веса.
- Пневматические тензодатчики: они измеряют вес в зависимости от давления воздуха.
Тензодатчики работают по принципу тензодатчиков, которые меняют сопротивление при воздействии силы. Это изменение сопротивления преобразуется в электрический сигнал, который можно измерить и интерпретировать.
HX711 — это прецизионный 24-битный аналого-цифровой преобразователь (АЦП), предназначенный для весов и приложений промышленного управления. Он обычно используется с тензодатчиками для усиления и преобразования аналогового сигнала в цифровой формат, который может быть прочитан микроконтроллерами, такими как Arduino.
- Высокая точность с 24-битным разрешением.
- Встроенный малошумящий усилитель.
- Два дифференциальных входа для датчиков веса.
- Простой интерфейс с микроконтроллерами.
HX711 используется в различных приложениях, в том числе:
- Цифровые весы.
- Промышленные весовые системы.
- Мониторинг нагрузки в строительстве.
Чтобы подключить HX711 к тензодатчику, вам потребуется:
- Тензодатчик (например, 5 кг или 50 кг).
- Модуль HX711.
- Плата Arduino (например, Arduino Uno).
- Перемычки.
- Макетная плата (по желанию).

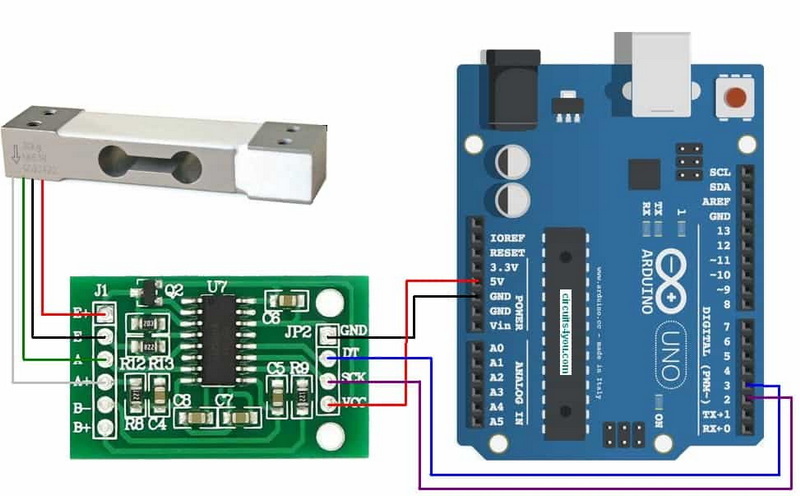

1. Подключите тензодатчик к HX711:
- Подключите красный провод (A+) тензодатчика к контакту E+ на HX711.
- Подсоедините черный провод (A-) к контакту E-.
- Подсоедините белый провод (B+) к контакту A+.
- Подсоедините зеленый провод (B-) к контакту A-.
2. Подключите HX711 к Arduino:
- Подключите контакт VCC HX711 к контакту 5 В на Arduino.
- Подключите контакт GND к GND на Arduino.
- Подключите вывод DT к цифровому выводу (например, D2).
- Подключите вывод SCK к другому цифровому выводу (например, D3).
Для программирования Arduino вам необходимо установить библиотеку HX711. Вы можете сделать это через менеджер библиотек Arduino.
- Код инициализирует HX711 и устанавливает шкалу на ноль.
- Он постоянно считывает вес и выводит его на последовательный монитор.
Калибровка необходима для обеспечения точных измерений веса. Это предполагает корректировку шкалы для учета любых расхождений.
1. Поместите на тензодатчик известный вес.
2. Используйте функцию set_scale(), чтобы установить калибровочный коэффициент на основе известного веса.
3. Повторяйте процедуру, пока показания не станут точными.
- Используйте грузы, близкие к максимальной грузоподъемности тензодатчика.
- Убедитесь, что тензодатчик устойчив и не подвергается вибрациям во время калибровки.
- Тензодатчик.
- Модуль HX711.
- Плата Ардуино.
- ЖК-дисплей (опция).
- Источник питания.
1. Следуйте инструкциям по подключению компонентов.
2. Загрузите код Arduino.
3. При использовании ЖК-дисплея измените код, чтобы вес отображался на экране.
После сборки протестируйте весы, поместив на них известные гири и проверив показания.
- Убедитесь, что все соединения надежны.
- Проверьте, нет ли ослабленных проводов или неправильного подключения контактов.
- Если показания не совпадают, откалибруйте весы заново.
- Убедитесь, что тензодатчик не перегружен.
- Используйте экранированные кабели для снижения шума.
- Держите установку вдали от источников электромагнитных помех.
Подключение HX711 к датчику веса — это простой процесс, который обеспечивает точное измерение веса для различных приложений. Выполнив шаги, описанные в этой статье, вы сможете создать свои собственные цифровые весы и изучить возможности технологии тензодатчиков.
Максимальный вес, который может измерить тензодатчик, зависит от его характеристик. Обычные тензодатчики могут измерять от нескольких граммов до нескольких тонн.
Да, HX711 можно использовать с различными микроконтроллерами, включая Raspberry Pi и ESP32.
Если тензодатчик постоянно выдает неправильные показания или не реагирует на приложение веса, возможно, он неисправен.
Тензодатчики обычно используются в промышленных весах, медицинских приборах и системах автоматизации.
Чтобы повысить точность, обеспечьте правильную калибровку, используйте высококачественные компоненты и сведите к минимуму влияние окружающей среды.
Это подробное руководство представляет собой прочную основу для всех, кто хочет подключить HX711 к датчику веса и построить цифровые весы. Благодаря правильным компонентам и тщательной сборке вы сможете добиться точных измерений веса для своих проектов.
