Как подключить усилитель тензодатчика к Arduino?

Меню контента

Введение

Понимание тензодатчиков

>> Что такое тензодатчик?

>> Типы тензодатчиков

>> Как работают тензодатчики

Требуемые компоненты

Подключение тензодатчика к Arduino

>> Пошаговые инструкции по подключению

Использование усилителя HX711

>> Знакомство с модулем HX711

>> Как подключить HX711 к тензодатчику и Arduino

>> Пояснение Кодекса

Калибровка весоизмерительного датчика

>> Важность калибровки

>> Пошаговый процесс калибровки

Создание цифровых весов

>> Интеграция тензодатчика с дисплеем

>> Окончательная сборка и тестирование

Устранение распространенных проблем

Заключение

Часто задаваемые вопросы

>> 1. Какой максимальный вес может измерить датчик веса?

>> 2. Могу ли я использовать несколько датчиков нагрузки с одним Arduino?

>> 3. Как мне откалибровать тензодатчик?

>> 4. В чем разница между аналоговыми и цифровыми датчиками веса?

>> 5. Могу ли я использовать тензодатчик без HX711?

Введение

Тензодатчики являются важными компонентами в различных приложениях, особенно в системах взвешивания. Они преобразуют силу или вес в электрический сигнал, который можно измерить и интерпретировать с помощью микроконтроллеров, таких как Arduino. В этой статье описывается процесс подключения датчик нагрузки усилитель к Arduino, что позволяет создать цифровые весы или систему измерения веса.

Понимание тензодатчиков

Что такое тензодатчик?

Тензодатчик — это преобразователь, который преобразует механическую силу в электрический сигнал. Он широко используется в промышленности, весах и системах измерения нагрузки. Тензодатчики можно разделить на несколько типов, включая тензодатчики, гидравлические и пневматические тензодатчики.

Типы тензодатчиков

1. Тензодатчики: это наиболее распространенный тип, в котором для измерения деформации используются тензодатчики.

2. Гидравлические тензодатчики. Они используют давление жидкости для измерения веса.

3. Пневматические тензодатчики. Они измеряют вес в зависимости от давления воздуха.

Как работают тензодатчики

Тензодатчики работают по принципу тензодатчиков, которые меняют сопротивление при растяжении или сжатии. Это изменение сопротивления преобразуется в электрический сигнал, который может быть прочитан Arduino.

Подключите усилитель тензодатчика к Arduino6

Требуемые компоненты

Чтобы подключить усилитель тензодатчика к Arduino, вам потребуются следующие компоненты:

- Тензодатчик

- Усилитель тензодатчика HX711

- Плата Arduino (например, Arduino Uno)

- Перемычки

- Макет (опционально)

- Блок питания (при необходимости)

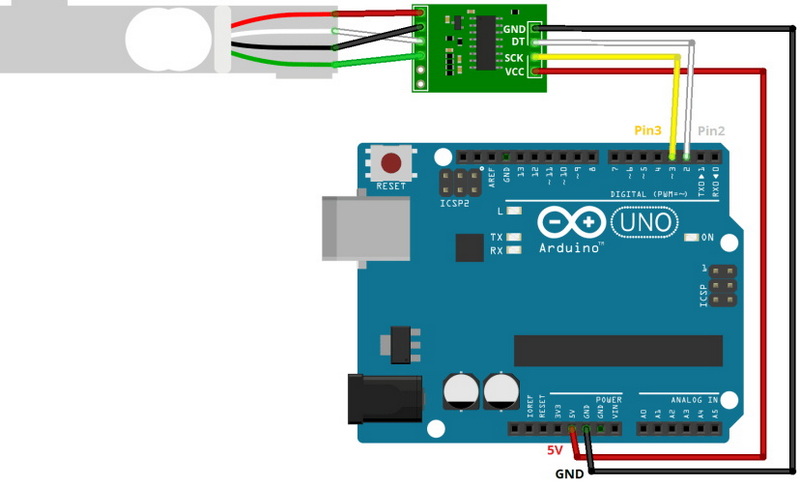

Подключение тензодатчика к Arduino

Пошаговые инструкции по подключению

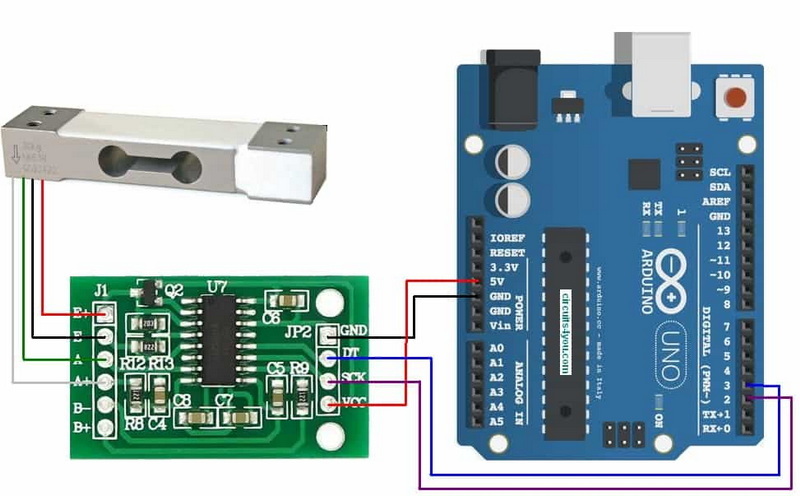

1. Подключите тензодатчик к HX711. Обычно тензодатчик имеет четыре провода: красный (возбуждение+), черный (возбуждение-), белый (сигнал+) и зеленый (сигнал-). Подключите их к модулю HX711 в соответствии с инструкциями производителя.

2. Подключите HX711 к Arduino. HX711 имеет четыре контакта: VCC, GND, DT (данные) и SCK (тактовые часы). Подключите VCC к 5 В Arduino, GND к GND, DT к цифровому выводу (например, D2) и SCK к другому цифровому выводу (например, D3).

Использование усилителя HX711

Знакомство с модулем HX711

HX711 — это прецизионный 24-битный аналого-цифровой преобразователь (АЦП), предназначенный для весов и приложений промышленного управления. Это упрощает процесс считывания данных тензодатчиков.

Как подключить HX711 к тензодатчику и Arduino

Следуйте приведенным ранее инструкциям по подключению, чтобы подключить HX711 как к тензодатчику, так и к Arduino. Убедитесь, что все соединения надежны, чтобы избежать потери сигнала.

Пояснение Кодекса

- Для облегчения связи с модулем HX711 включена библиотека HX711.

- Функция Scale.begin(2, 3) инициализирует HX711 указанными выводами данных и тактовой частоты.

- Функция Scale.get_units(10) извлекает вес в единицах измерения, усредняя более 10 показаний для точности.

Калибровка весоизмерительного датчика

Важность калибровки

Калибровка имеет решающее значение для обеспечения точных измерений веса. Это включает в себя корректировку шкалы для учета любых расхождений в показаниях.

Пошаговый процесс калибровки

1. Тарируйте весы: снимите вес с тензодатчика и установите показания на ноль.

2. Примените известный вес. Поместите известный вес на тензодатчик и запишите показания.

3. Отрегулируйте калибровочный коэффициент. Изменяйте калибровочный коэффициент в своем коде до тех пор, пока показания не будут соответствовать известному весу.

подключите hx711 к загрузке ячейки_4

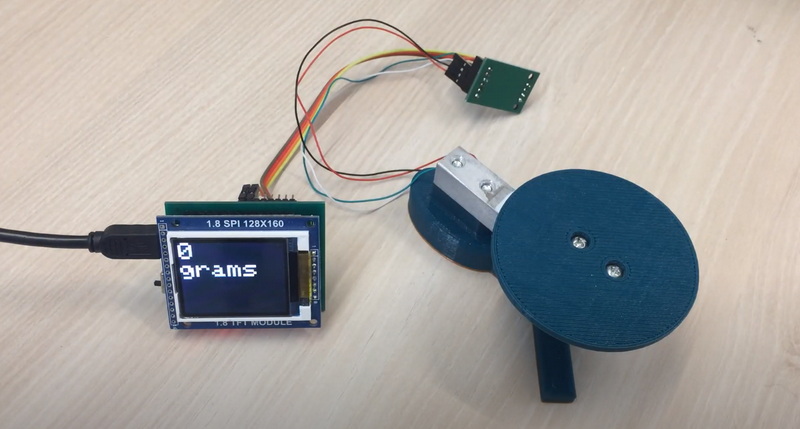

Создание цифровых весов

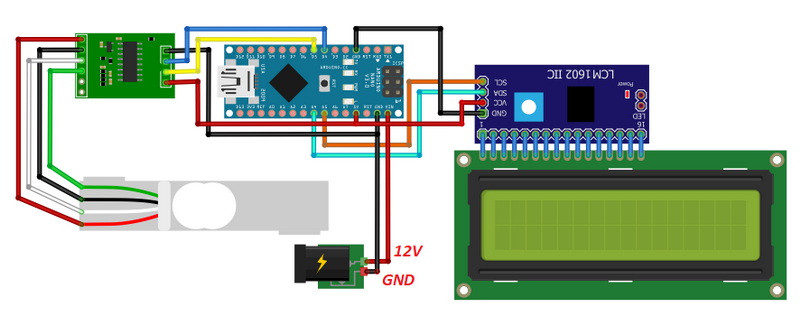

Интеграция тензодатчика с дисплеем

Чтобы создать полноценные цифровые весы, вы можете интегрировать ЖК- или OLED-дисплей для отображения показаний веса. Подключите дисплей к Arduino и измените код, чтобы включить функциональность дисплея.

Окончательная сборка и тестирование

После того, как все подключено и запрограммировано, проверьте весы с различными гирями, чтобы убедиться, что они работают правильно. Внесите необходимые изменения в калибровочный коэффициент.

Устранение распространенных проблем

- Неточные показания: проверьте все соединения и убедитесь, что тензодатчик правильно откалиброван.

- Нет выхода: убедитесь, что HX711 получает питание и что Arduino правильно запрограммирован.

- Колебания показаний: убедитесь, что тензодатчик стабилен и не подвержен влиянию внешних вибраций.

Заключение

Подключение усилителя тензодатчика к Arduino — это простой процесс, который открывает множество возможностей для приложений измерения веса. При наличии правильных компонентов и небольшого количества программирования вы можете создать надежные цифровые весы для различных целей.

подключите hx711 к загрузке ячейки_1

Часто задаваемые вопросы

1. Какой максимальный вес может измерить датчик веса?

Максимальный вес зависит от технических характеристик весоизмерительного датчика. Обычные тензодатчики могут измерять от нескольких граммов до нескольких тонн.

2. Могу ли я использовать несколько датчиков нагрузки с одним Arduino?

Да, вы можете использовать несколько датчиков нагрузки, но вам нужно будет управлять соединениями и, возможно, использовать мультиплексоры или дополнительные модули HX711.

3. Как мне откалибровать тензодатчик?

Выполните калибровку путем тарирования весов, применения известного веса и корректировки калибровочного коэффициента в вашем коде до тех пор, пока показания не совпадут.

4. В чем разница между аналоговыми и цифровыми датчиками веса?

Аналоговые тензодатчики обеспечивают непрерывный выходной сигнал напряжения, тогда как цифровые тензодатчики, например, использующие HX711, выдают дискретные цифровые сигналы.

5. Могу ли я использовать тензодатчик без HX711?

Да, но для этого требуется более сложная установка с аналого-цифровым преобразователем и дополнительными схемами.

Это подробное руководство должно помочь вам успешно подключить усилитель тензодатчика к Arduino и создать свои собственные цифровые весы. Приятного строительства!
