Тензодатчики являются важными компонентами различных измерительных систем, особенно в приложениях для взвешивания. Они преобразуют механическую силу в электрический сигнал, что позволяет проводить точные измерения. Последовательное соединение датчиков веса может улучшить их функциональность, особенно в приложениях, требующих более высокой чувствительности и точности. В этой статье будет рассмотрен процесс подключения тензодатчики последовательно о преимуществах этой конфигурации и способах устранения распространенных проблем.

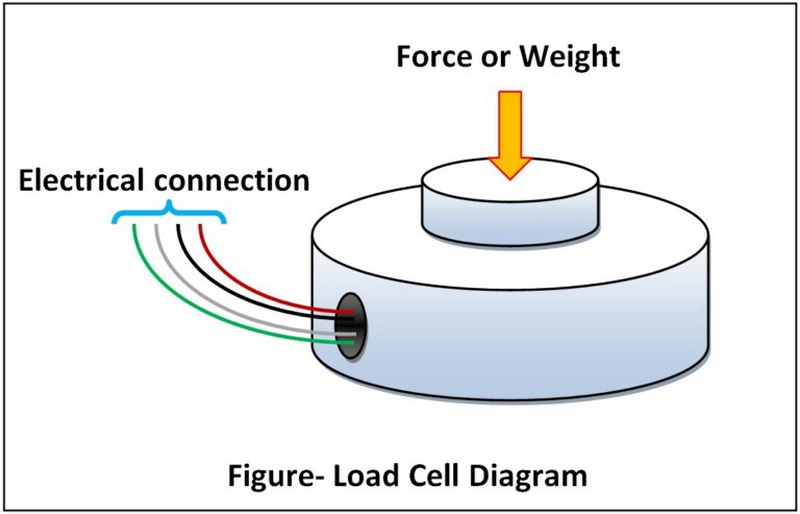

Тензодатчики — это датчики, которые преобразуют силу или вес в электрический сигнал. Они широко используются в промышленности, включая весы, системы измерения силы и испытания материалов. Существует несколько типов датчиков веса, включая тензодатчики, гидравлические и пневматические датчики веса, каждый из которых имеет уникальные характеристики и области применения.
- Тензодатчики: наиболее распространенный тип, использующий тензодатчики для измерения деформации.
- Гидравлические тензодатчики: используйте давление жидкости для измерения веса, подходит для тяжелых грузов.
- Пневматические тензодатчики: работают под давлением воздуха, идеально подходят для конкретных применений, требующих бесконтактных измерений.
Последовательное соединение датчиков нагрузки позволяет суммировать их выходные данные, что может быть полезно в различных сценариях. Эта конфигурация особенно полезна при измерении больших нагрузок, превышающих возможности одного весоизмерительного датчика.
- Повышенная чувствительность: выходной сигнал может быть усилен, что приводит к более точным измерениям.
- Более высокая грузоподъемность: несколько тензодатчиков могут вместе выдерживать большие веса.
- Упрощенная проводка: требуется меньше соединений по сравнению с параллельными конфигурациями.
Последовательное соединение датчиков нагрузки включает в себя несколько простых шагов. Вот подробное руководство:
1. Соберите необходимые инструменты и материалы:
- Тензодатчики (убедитесь, что они совместимы).
- Усилитель тензодатчика.
- Электромонтажные инструменты (отвертка, инструменты для зачистки проводов и т. д.).
- Мультиметр для проверки соединений.
2. Определите конфигурацию проводки:
- Тензодатчики обычно имеют 4-проводную или 6-проводную конфигурацию. Понимание этих конфигураций имеет решающее значение для правильных соединений.
3. Подключение датчиков веса:

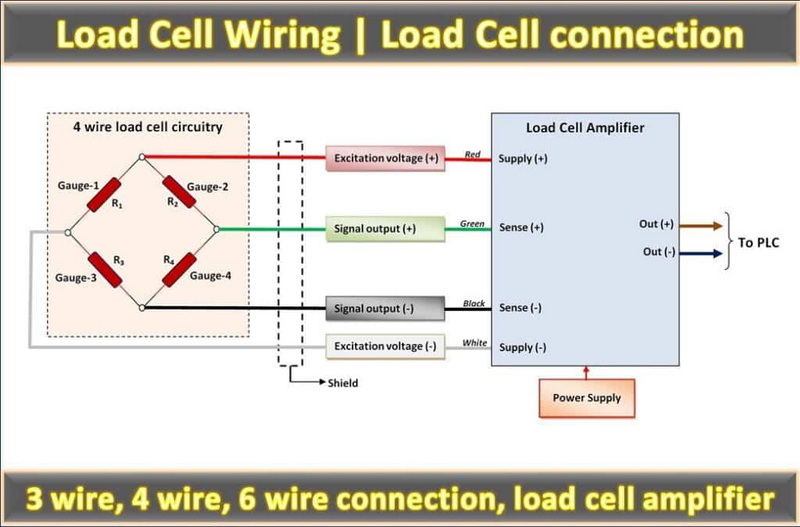

- Для 4-проводного тензодатчика:
- Подключите положительный провод возбуждения первого датчика веса к положительному проводу возбуждения второго датчика веса.
- Подсоедините провод отрицательного возбуждения первого датчика веса к отрицательному проводу возбуждения второго датчика веса.
- Подключите выходные провода соответствующим образом.

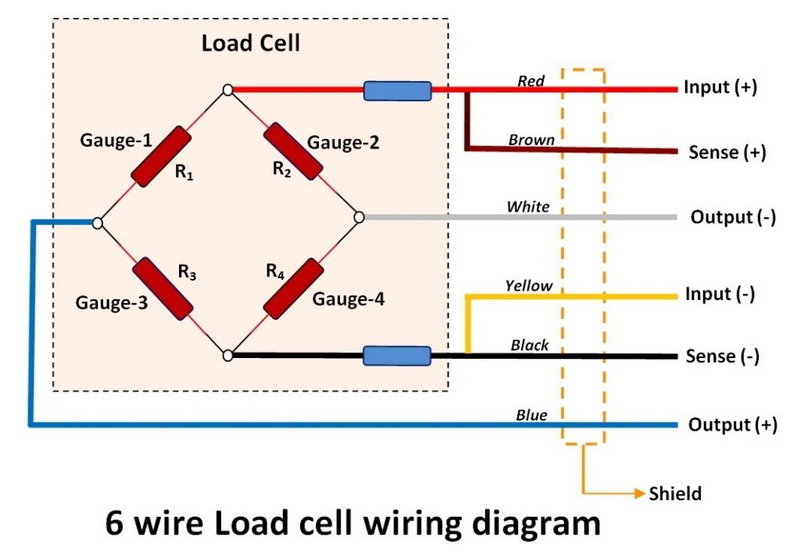

- Для 6-проводного тензодатчика:
- Используйте дополнительные измерительные провода для повышения точности за счет компенсации падения напряжения.
4. Подключитесь к усилителю тензодатчика:
- Общий выход тензодатчиков должен быть подключен к усилителю тензодатчиков, который будет обрабатывать сигнал для дальнейшего использования.
- 4-проводная конфигурация: наиболее распространенная, подходит для общего применения.
- 6-проводная конфигурация: обеспечивает более высокую точность за счет компенсации сопротивления проводов.
После подключения тензодатчиков следующим шагом является обработка сигнала. Усилитель тензодатчиков играет решающую роль в этом процессе, преобразуя небольшие электрические сигналы от тензодатчиков в пригодный для использования формат.
Усилители тензодатчиков повышают мощность сигнала, облегчая его чтение и интерпретацию. Они также помогают фильтровать шум, обеспечивая точность и надежность измерений.
Калибровка необходима для того, чтобы тензодатчики обеспечивали точные измерения. Вот как можно калибровать тензодатчики, соединенные последовательно:
1. Установите калибровочные гири. Используйте известные гири для проверки весоизмерительных ячеек.
2. Применяйте веса последовательно: начните с самого низкого веса и постепенно увеличивайте.
3. Отрегулируйте выход: используйте настройки усилителя для регулировки выходного сигнала до тех пор, пока он не будет соответствовать известному весу.
4. Повторите для точности: выполните калибровку несколько раз, чтобы обеспечить согласованность.
Даже при правильном подключении могут возникнуть проблемы. Вот некоторые распространенные проблемы и их решения:
- Непостоянные показания: это может указывать на плохие соединения или неисправность весоизмерительных датчиков.
- Шум сигнала: проверьте наличие помех от близлежащих электрических устройств.
- Калибровочный дрейф: регулярно проводите повторную калибровку для поддержания точности.
- Проверьте соединения: убедитесь, что все провода надежно подключены и не повреждены.
- Используйте экранированные кабели: это поможет снизить электрические помехи.
- Регулярное техническое обслуживание: периодически проверяйте и калибруйте систему.
Последовательное соединение датчиков веса — мощный метод расширения возможностей измерений в различных приложениях. Понимая конфигурации проводки, обработку сигналов и процессы калибровки, пользователи могут обеспечить точные и надежные измерения. Правильные методы устранения неполадок могут еще больше повысить производительность систем тензодатчиков.
Последовательные соединения суммируют выходные данные нескольких тензодатчиков, повышая чувствительность и грузоподъемность, а параллельные соединения позволяют проводить индивидуальные измерения нагрузки.
Регулярно тестируйте с известными весами и корректируйте выходные данные, пока они не будут соответствовать ожидаемым значениям.
Обычно рекомендуется последовательно использовать датчики нагрузки одного и того же типа, чтобы обеспечить стабильную производительность.
Основные инструменты для электромонтажа, такие как отвертки, инструменты для зачистки проводов и мультиметр для проверки соединений.
Проверяйте соединения, используйте экранированные кабели для снижения шума и выполняйте регулярное техническое обслуживание и повторную калибровку.
