Тензодатчики являются важными компонентами в различных приложениях, особенно в системах взвешивания. Они преобразуют механическую силу в электрический сигнал, который можно измерить и проанализировать. Однако вывод из датчик нагрузки обычно очень мал, что приводит к необходимости использования операционных усилителей (ОУ) для формирования сигнала. В этой статье будет рассмотрено, как подключить тензодатчики к схемам операционного усилителя, чтобы обеспечить точные и надежные измерения.
Датчик нагрузки — это преобразователь, который преобразует силу или вес в электрический сигнал. Он работает по принципу тензодатчиков, которые меняют сопротивление при деформации. Наиболее распространенным типом тензодатчиков является конфигурация моста Уитстона, которая обеспечивает сбалансированный выходной сигнал, который можно усилить.
Существует несколько типов тензодатчиков, в том числе:
- Тензодатчики сжатия: используются для измерения сил сжатия.
- Тензодатчики растяжения: предназначены для измерения растягивающих усилий.
- Датчики нагрузки на сдвиговую балку: идеально подходят для применений, требующих высокой точности.
Тензодатчики широко используются в промышленных масштабах, медицинских приборах и автомобильных испытаниях. Их способность обеспечивать точные измерения делает их неоценимыми в контроле качества и исследованиях.
Операционный усилитель представляет собой усилитель напряжения с высоким коэффициентом усиления и дифференциальными входами. Он используется в различных приложениях, включая преобразование сигналов, фильтрацию и математические операции.
Операционные усилители могут быть настроены несколькими способами, включая инвертирующие, неинвертирующие и дифференциальные конфигурации. Каждая конфигурация служит различным целям обработки сигналов.
В приложениях с тензодатчиками операционные усилители усиливают небольшой выходной сигнал тензодатчика, что делает его пригодным для дальнейшей обработки. Это усиление имеет решающее значение для точных измерений.

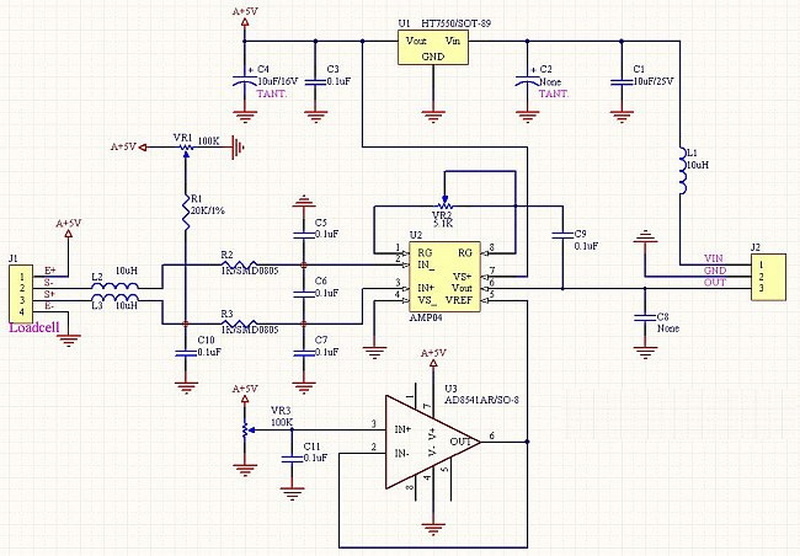

Чтобы подключить тензодатчик к операционному усилителю, необходимо иметь базовое понимание проводки. Ниже приведена простая схема подключения, иллюстрирующая соединение между тензодатчиком и операционным усилителем.
1. Определите провода тензодатчика. Обычно тензодатчики имеют четыре или шесть проводов. Общая цветовая кодировка включает красный (возбуждение+), черный (возбуждение-), зеленый (сигнал+) и белый (сигнал-).
2. Подключитесь к операционному усилителю: подключите сигнальные провода от тензодатчика ко входу операционного усилителя. Обеспечьте правильное заземление, чтобы избежать шума.
3. Включите операционный усилитель: обеспечьте необходимое питание операционного усилителя, обычно от ±5 В до ±15 В, в зависимости от характеристик операционного усилителя.
- Неправильная проводка: дважды проверьте соединения, чтобы избежать неправильного считывания сигналов.
- Пренебрежение заземлением: правильное заземление необходимо для минимизации шума и помех.
Формирование сигнала имеет решающее значение для повышения качества сигнала от тензодатчика. Он включает в себя фильтрацию, усиление и преобразование сигнала в пригодную для использования форму.
Измерительные усилители идеально подходят для приложений с датчиками нагрузки благодаря их высокому входному сопротивлению и способности подавлять синфазный шум. Они обеспечивают точное усиление дифференциального сигнала от датчика веса.
Дифференциальный усилитель также можно использовать для усиления разницы между выходными сигналами тензодатчика. Эта конфигурация особенно полезна в шумной обстановке.
В цифровых весах для измерения веса используются тензодатчики. Усиленный сигнал тензодатчика обрабатывается микроконтроллером, который отображает вес на цифровом экране.

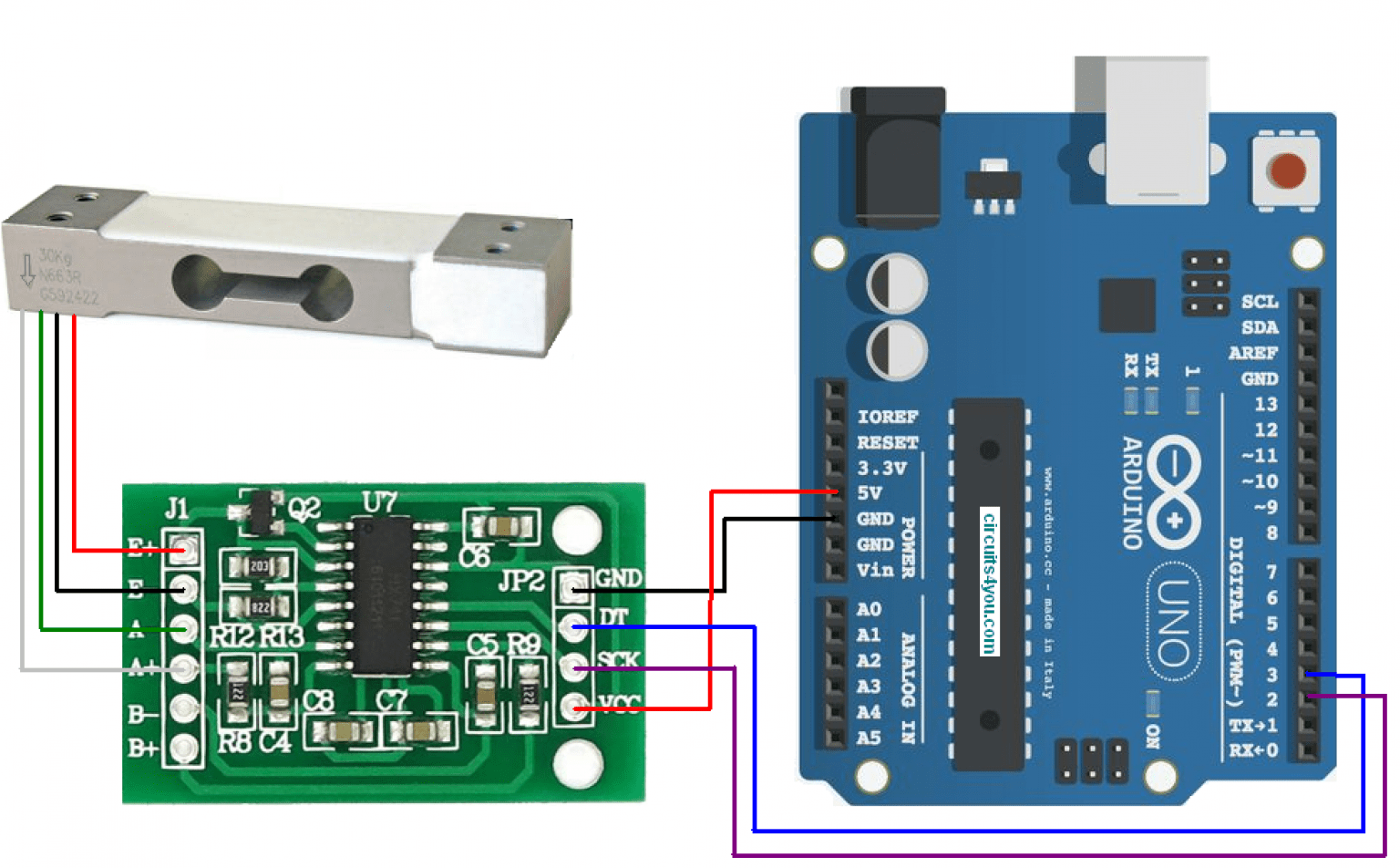

Интеграция тензодатчиков с микроконтроллерами, такими как Arduino, позволяет упростить сбор и обработку данных. На следующей диаграмме показана типичная установка.
Тензодатчики используются в различных отраслях промышленности, в том числе:
- Еда и напитки: для точного контроля порций.
- Производство: В процессах контроля качества.
- Здравоохранение: В системах мониторинга пациентов.
Шум сигнала может существенно повлиять на точность измерений. Используйте методы фильтрации, чтобы минимизировать шум и обеспечить чистый сигнал.
Регулярная калибровка датчиков веса необходима для поддержания точности. Это включает в себя сравнение выходных данных тензодатчика с известным весом и соответствующую корректировку.
Чтобы обеспечить точность измерений, всегда проверяйте соединения, регулярно калибруйте систему и используйте высококачественные компоненты.
Подключение датчиков нагрузки к схемам операционных усилителей является фундаментальным навыком в электронике, особенно в приложениях, требующих точных измерений. Понимая принципы работы датчиков нагрузки и операционных усилителей, а также следуя правильным методам подключения и кондиционирования, можно добиться надежных и точных результатов.
Тензодатчик — это законченное устройство, которое преобразует силу в электрический сигнал, а тензодатчик — это компонент, который измеряет деформацию и часто используется в тензодатчиках.
Калибровка включает в себя применение известных весов к тензодатчику и настройку выходного сигнала в соответствии с ожидаемыми значениями.
Да, тензодатчики могут быть подключены к Raspberry Pi с помощью соответствующих модулей АЦП (аналогово-цифрового преобразователя).
Распространенные типы включают датчики нагрузки на сжатие, растяжение и сдвиг, каждый из которых подходит для различных применений.
Проверьте проводку, обеспечьте правильное заземление и используйте методы фильтрации, чтобы минимизировать шум. Регулярная калибровка также важна для точных измерений.
В этой статье представлен подробный обзор подключения датчиков нагрузки к схемам операционных усилителей, что позволяет читателям эффективно реализовать эти системы в своих проектах.
