Как подключить тензодатчик к Raspberry Pi?

Меню контента

Введение

Понимание тензодатчиков

>> Что такое тензодатчик?

>> Типы тензодатчиков

>> Как работают тензодатчики

Компоненты, необходимые для интеграции

Подключение тензодатчика к Raspberry Pi

>> Пошаговое руководство по подключению

>> Распространенные ошибки при подключении, которых следует избегать

Использование усилителя тензодатчика HX711

>> Что такое HX711?

>> Как подключить HX711 к тензодатчику и Raspberry Pi

Программирование Raspberry Pi

>> Настройка среды Raspberry Pi

Калибровка весоизмерительного датчика

>> Важность калибровки

>> Пошаговый процесс калибровки

Создание цифровых весов

>> Обзор проекта

>> Пошаговое руководство по созданию цифровых весов

Применение тензодатчиков с Raspberry Pi

Устранение распространенных проблем

>> Распространенные проблемы и решения

Заключение

Часто задаваемые вопросы

>> 1. Какой максимальный вес может измерить датчик веса?

>> 2. Могу ли я использовать несколько датчиков веса с одним Raspberry Pi?

>> 3. Как обеспечить точные показания весоизмерительного датчика?

>> 4. Какие языки программирования я могу использовать с Raspberry Pi для этого проекта?

>> 5. Существуют ли альтернативы HX711 для усиления тензодатчиков?

Введение

Тензодатчики являются важными компонентами в различных приложениях, от промышленных весов до медицинских устройств. Они преобразуют силу или вес в электрический сигнал, что позволяет проводить точные измерения. Интеграция тензодатчика с Raspberry Pi открывает множество возможностей для проектов «сделай сам», позволяя пользователям создавать собственные системы измерения веса, интеллектуальные весы и многое другое. В этой статье вы узнаете, как подключить тензодатчик к Raspberry Pi с помощью HX711. датчик нагрузки усилитель и программируем его для считывания данных о весе.

Понимание тензодатчиков

Что такое тензодатчик?

Тензодатчик — это преобразователь, который преобразует силу в электрический сигнал. Он обычно используется в приложениях для взвешивания. Тензодатчики можно разделить на несколько типов, включая тензодатчики, гидравлические тензодатчики и пневматические тензодатчики. Наиболее распространенным типом для хобби-проектов является тензодатчик, который использует принцип тензодатчиков для измерения веса.

Типы тензодатчиков

1. Тензодатчики: это наиболее широко используемые тензодатчики, состоящие из металлического элемента, который деформируется под нагрузкой, изменяя сопротивление прикрепленных к нему тензодатчиков.

2. Гидравлические тензодатчики. Они используют давление жидкости для измерения веса и обычно используются в тяжелых условиях эксплуатации.

3. Пневматические тензодатчики. Они измеряют вес по давлению воздуха в камере и менее распространены в повседневном применении.

Как работают тензодатчики

Тензодатчики работают по принципу преобразования механической силы в электрический сигнал. При приложении нагрузки тензодатчик деформируется, вызывая изменение сопротивления тензодатчиков. Это изменение затем преобразуется в сигнал напряжения, который может быть прочитан микроконтроллером или компьютером.

Компоненты, необходимые для интеграции

Чтобы подключить тензодатчик к Raspberry Pi, вам потребуются следующие компоненты:

- Тензодатчик: основной датчик для измерения веса.

- Усилитель тензодатчика HX711: этот модуль усиливает слабый сигнал от тензодатчика и преобразует его в цифровой сигнал.

- Raspberry Pi: микроконтроллер, который будет обрабатывать данные.

- Макетная плата и перемычки: для выполнения соединений.

- Источник питания: для питания Raspberry Pi и HX711.

Подключение тензодатчика к Raspberry Pi

Пошаговое руководство по подключению

1. Подключите тензодатчик к HX711:

- Подключите красный провод тензодатчика к контакту E+ HX711.

- Подсоедините черный провод к контакту E-.

- Подключите белый провод к контакту A+.

- Подсоедините зеленый провод к контакту A-.

2. Подключите HX711 к Raspberry Pi:

- Подключите контакт VCC HX711 к контакту 5 В на Raspberry Pi.

- Подключите контакт GND к контакту заземления на Raspberry Pi.

- Подключите контакт DT (данные) к контакту GPIO (например, GPIO 5).

- Подключите контакт SCK (тактовый сигнал) к другому контакту GPIO (например, GPIO 6).

Распространенные ошибки при подключении, которых следует избегать

- Убедитесь, что тензодатчик подключен к правильным контактам на HX711.

- Дважды проверьте соединения питания, чтобы не повредить компоненты.

- Используйте макетную плату, чтобы обеспечить порядок соединений и предотвратить короткие замыкания.

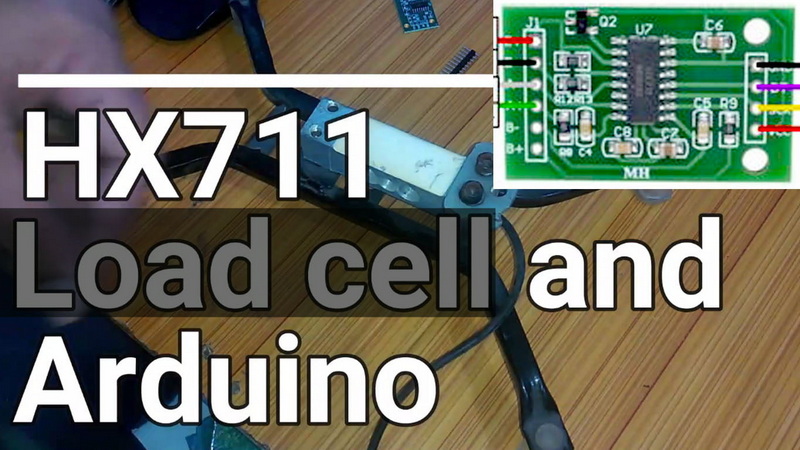

откалибровать тензодатчик hx711_1

Использование усилителя тензодатчика HX711

Что такое HX711?

HX711 — это прецизионный 24-битный аналого-цифровой преобразователь (АЦП), разработанный специально для весов и промышленных систем управления. Он обеспечивает измерения с высоким разрешением и легко взаимодействует с микроконтроллерами, такими как Raspberry Pi.

Как подключить HX711 к тензодатчику и Raspberry Pi

Следуйте приведенным ранее инструкциям по подключению, чтобы подключить HX711 как к тензодатчику, так и к Raspberry Pi. Убедитесь, что все соединения надежны и что источник питания соответствует требованиям.

Программирование Raspberry Pi

Настройка среды Raspberry Pi

Прежде чем вы сможете считывать данные с тензодатчика, вам необходимо настроить Raspberry Pi. Установите необходимые библиотеки, например библиотеку Python HX711, которая упрощает процесс чтения данных с HX711.

Калибровка весоизмерительного датчика

Важность калибровки

Калибровка имеет решающее значение для обеспечения точных измерений веса. Без надлежащей калибровки показания тензодатчика могут быть неточными, что приведет к ошибкам в приложениях.

Пошаговый процесс калибровки

1. Тарируйте весы: снимите вес с тензодатчика и установите показания на ноль.

2. Примените известный вес. Поместите известный вес на тензодатчик и запишите показания.

3. Рассчитайте масштабный коэффициент: разделите известный вес на показание, чтобы определить масштабный коэффициент.

4. Обновите масштабный коэффициент в коде. Используйте этот масштабный коэффициент в своем коде Python, чтобы обеспечить точные показания.

откалибровать тензодатчик hx711_2

Создание цифровых весов

Обзор проекта

В этом разделе мы построим простые цифровые весы, используя тензодатчик и Raspberry Pi. Этот проект может быть расширен для различных приложений, таких как интеллектуальные системы взвешивания.

Пошаговое руководство по созданию цифровых весов

1. Соберите компоненты. Подключите тензодатчик, HX711 и Raspberry Pi, как описано ранее.

2. Напишите код. Используйте предоставленный образец кода для считывания данных о весе.

3. Отображение веса. Для отображения показаний веса можно использовать ЖК-дисплей или веб-интерфейс.

Применение тензодатчиков с Raspberry Pi

Тензодатчики, интегрированные с Raspberry Pi, можно использовать в различных приложениях, в том числе:

- Умные весы: для личного или промышленного использования.

- Автоматизированные системы: такие как весовые ворота или кормушки.

- Регистрация данных: сбор данных о весе для анализа в исследовательских или промышленных целях.

Устранение распространенных проблем

Распространенные проблемы и решения

- Нет показаний датчика веса: проверьте все соединения и убедитесь, что на HX711 подается питание.

- Неточные показания: повторно откалибруйте тензодатчик и убедитесь, что масштабный коэффициент правильный.

- Помехи от других устройств: убедитесь, что Raspberry Pi не расположен рядом с устройствами, которые могут вызывать электрические помехи.

Заключение

Интеграция тензодатчика с Raspberry Pi — это полезный проект, который открывает множество возможностей для приложений измерения веса. Выполнив шаги, описанные в этой статье, вы сможете успешно подключить тензодатчик, запрограммировать Raspberry Pi и создать свои собственные цифровые весы. Универсальность этой установки позволяет использовать ее в различных приложениях: от простых систем взвешивания до сложных автоматизированных решений.

подключите hx711 к загрузке ячейки_3

Часто задаваемые вопросы

1. Какой максимальный вес может измерить датчик веса?

Максимальный вес, который может измерить тензодатчик, зависит от его характеристик. Обычные тензодатчики могут измерять от нескольких граммов до нескольких тонн.

2. Могу ли я использовать несколько датчиков веса с одним Raspberry Pi?

Да, вы можете использовать несколько тензодатчиков с одним Raspberry Pi, но для чтения данных вам потребуется использовать несколько модулей HX711 или мультиплексор.

3. Как обеспечить точные показания весоизмерительного датчика?

Чтобы обеспечить точные показания, регулярно калибруйте тензодатчик и проверяйте наличие механических проблем, которые могут повлиять на его работу.

4. Какие языки программирования я могу использовать с Raspberry Pi для этого проекта?

Для взаимодействия с тензодатчиком и Raspberry Pi можно использовать различные языки программирования, включая Python, C++ и Java.

5. Существуют ли альтернативы HX711 для усиления тензодатчиков?

Да, доступны и другие АЦП, такие как ADS1115, который также можно использовать для приложений с датчиками веса, но HX711 специально разработан для этой цели и широко используется в хобби-проектах.
