Весовые датчики веса являются важными компонентами в различных приложениях, от промышленных весов до медицинских устройств. Они преобразуют механическую силу в электрический сигнал, что позволяет точно измерять вес. В области электроники моделирование играет решающую роль в проектировании схем, позволяя инженерам визуализировать и тестировать свои проекты перед их физической реализацией. Proteus 8 — мощное программное обеспечение для моделирования, которое предоставляет платформу для проектирования и тестирования электронных схем, в том числе с использованием весовых датчиков. В этой статье мы рассмотрим, как эффективно найти и использовать датчик веса. тензодатчики в Proteus 8, охватывающем все: от проектирования схем до устранения неполадок.

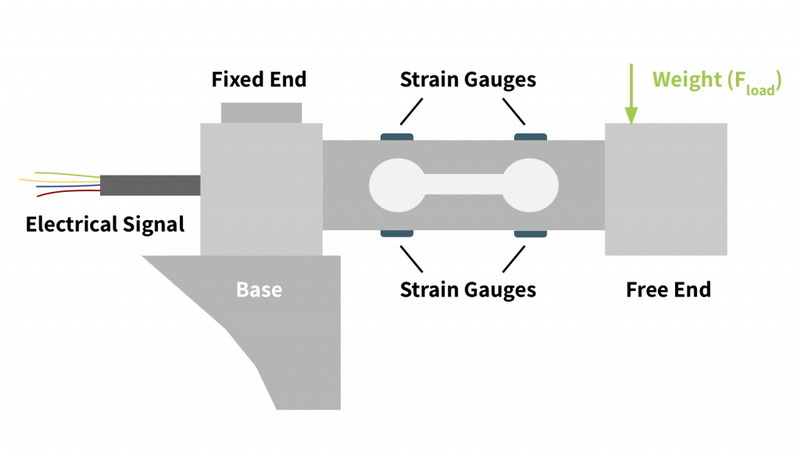

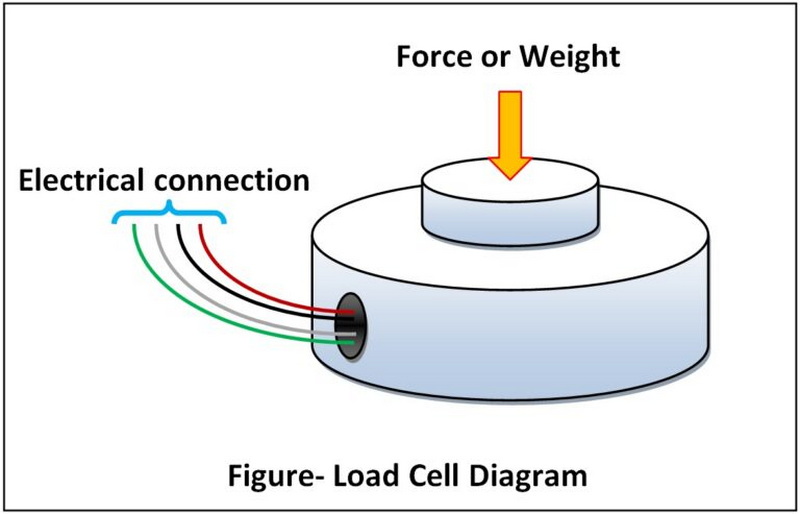

Весовой датчик веса представляет собой преобразователь, который преобразует силу в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, который использует принцип тензодатчиков для измерения деформации. При приложении нагрузки тензорезистор деформируется, изменяя свое электрическое сопротивление. Это изменение можно измерить и преобразовать в показания веса.
Тензодатчики бывают различных типов, в том числе:
- Тензодатчики сжатия: предназначены для измерения сил сжатия.
- Тензодатчики растяжения: используются для измерения растягивающих сил.
- Датчики нагрузки на изгибающуюся балку: обычно используются в весах и весах.
Эти датчики находят применение во многих отраслях, включая производство, здравоохранение и логистику, где точное измерение веса имеет решающее значение.
Чтобы приступить к моделированию тензодатчика в Proteus 8, сначала необходимо установить программное обеспечение и ознакомиться с его интерфейсом. Proteus предлагает удобную для пользователя среду, в которой вы можете проектировать схемы и моделировать их поведение.
1. Установка: Загрузите и установите Proteus 8 с официального сайта. Следуйте инструкциям по установке, чтобы настроить его на своем компьютере.
2. Обзор интерфейса. После запуска Proteus вы увидите основное рабочее пространство, где вы можете создавать новые проекты, получать доступ к библиотекам и запускать моделирование.
3. Импорт компонентов. Компоненты тензодатчиков могут быть недоступны в библиотеке по умолчанию. Вы можете либо создавать собственные компоненты, либо загружать библиотеки, включающие тензодатчики.
Проектирование схемы тензодатчика в Proteus включает в себя несколько этапов:
- Базовое проектирование схемы: начните с размещения тензодатчика на схеме. Подключите его к операционному усилителю (ОУ), чтобы усилить сигнал. При необходимости используйте резисторы для создания делителя напряжения.
- Интеграция Arduino: для обработки выходного сигнала датчика веса интегрируйте плату Arduino в вашу схему. Это позволяет легко получать и обрабатывать данные.
- Добавление компонентов: включите дополнительные компоненты, такие как конденсаторы для фильтрации и диоды для защиты от скачков напряжения.
После того, как ваша схема спроектирована, вы можете запустить симуляцию:
- Запуск моделирования: нажмите кнопку моделирования, чтобы начать. Наблюдайте за выходным сигналом виртуального осциллографа или мультиметра.
- Анализ выходных данных: проверьте показания, чтобы убедиться, что они соответствуют ожидаемым значениям. Если возникают расхождения, пересмотрите проект схемы.
- Распространенные проблемы: во время моделирования вы можете столкнуться с такими проблемами, как неправильные показания или неисправности схемы. Их часто можно отнести к значениям компонентов или соединениям.
Устранение неполадок — жизненно важный навык при работе с тензодатчиками. Вот некоторые распространенные проблемы и решения:
- Выявление проблем: Если тензодатчик не дает точных показаний, проверьте надежность соединений или неправильную проводку.
- Калибровка: правильная калибровка необходима для точных измерений. Используйте известные веса для калибровки тензодатчика и соответствующим образом отрегулируйте выходной сигнал.
- Советы по устранению неполадок: Всегда дважды проверяйте конструкцию схемы и номиналы компонентов. Используйте инструменты моделирования в Proteus для выявления проблем.
Тензодатчики все чаще интегрируются в современные приложения, в том числе:
- Системы сбора данных: датчики веса могут быть частью более крупных систем сбора данных, которые контролируют различные параметры в режиме реального времени.
- Мониторинг в реальном времени: в таких отраслях, как логистика, тензодатчики могут предоставлять данные о весе в реальном времени, повышая эффективность работы.
- Интеграция IoT: с развитием Интернета вещей (IoT) тензодатчики можно подключать к Интернету для удаленного мониторинга и анализа данных.
В заключение, тензодатчики датчиков веса являются важнейшими компонентами во многих приложениях, и Proteus 8 обеспечивает отличную платформу для моделирования и проектирования схем, включающих эти датчики. Понимая принципы работы датчиков веса, настраивая моделирование и эффективно устраняя неполадки, инженеры могут создавать эффективные и точные системы измерения веса. По мере развития технологий интеграция тензодатчиков с Интернетом вещей и системами сбора данных будет продолжать расти, открывая путь для инновационных решений в различных отраслях.
Общие типы включают тензодатчики, гидравлические и пневматические датчики, каждый из которых подходит для различных применений.
Калибровка включает в себя применение известных весов к датчику веса и корректировку выходных показаний в соответствии с фактическими весами.
Proteus обеспечивает моделирование в реальном времени, простую интеграцию компонентов и удобный интерфейс, что делает его идеальным для проектирования схем.
Тензодатчики можно подключать к микроконтроллерам с помощью Wi-Fi или Bluetooth, что позволяет осуществлять удаленный мониторинг и анализ данных.
Проверьте соединения, проверьте значения компонентов, откалибруйте тензодатчик и используйте инструменты моделирования для выявления проблем.
