Тензодатчики являются важными компонентами в различных приложениях, от промышленных систем взвешивания до медицинских устройств. Они преобразуют механическую силу в электрический сигнал, что позволяет точно измерять вес или силу. Правильная установка и подключение датчиков веса имеют решающее значение для обеспечения точных показаний и надежной работы. В этой статье описывается процесс подключения датчик нагрузки, включая проводку, интеграцию с усилителями и калибровку.
Датчик нагрузки — это преобразователь, который преобразует силу в электрический сигнал. Наиболее распространенным типом является тензодатчик, который использует принцип тензодатчиков для измерения деформации, вызванной приложенной силой. Тензодатчики широко используются в таких отраслях, как производство, транспорт и здравоохранение, для таких приложений, как весы, измерение силы и мониторинг нагрузки.
Существует несколько типов тензодатчиков, в том числе:
- Тензодатчики: они наиболее распространены и используют тензодатчики для измерения деформации.
- Гидравлические тензодатчики: они используют давление жидкости для измерения силы и часто используются в тяжелых условиях эксплуатации.
- Пневматические датчики силы: они измеряют силу посредством давления воздуха и обычно используются в приложениях, требующих высокой точности.
Для успешного подключения тензодатчика вам потребуются следующие компоненты:
- Тензодатчик: основной датчик, измеряющий силу.
- Усилитель: например, HX711, который усиливает сигнал тензодатчика для повышения точности.
- Микроконтроллер: Arduino или Raspberry Pi для обработки усиленного сигнала и выполнения вычислений.
- Провода и разъемы: для выполнения необходимых электрических соединений.

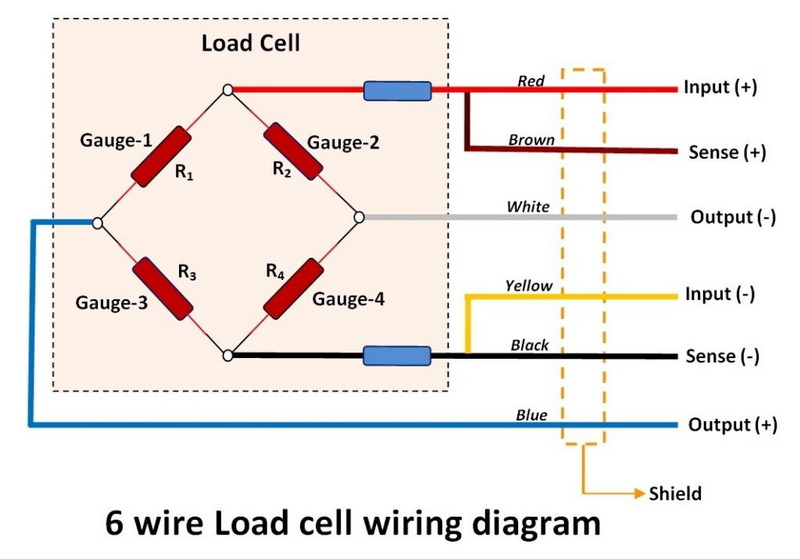

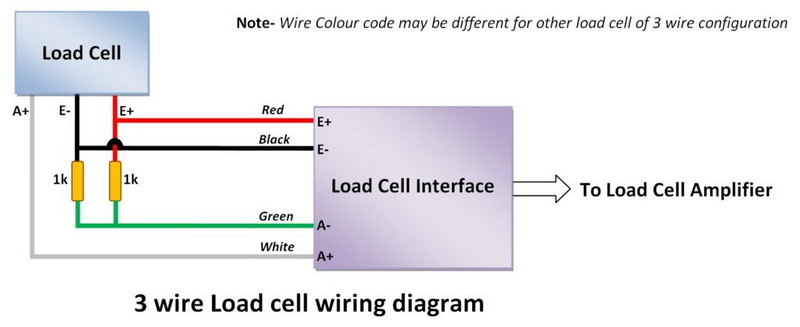

Правильное подключение датчика веса имеет жизненно важное значение для его работы. Тензодатчики обычно имеют четыре или шесть проводов, в зависимости от конфигурации. Наиболее распространенными конфигурациями являются 3-проводные и 4-проводные конфигурации.
- Красный: Возбуждение + (питание)
- Черный: Возбуждение - (земля)
- Зеленый: Сигнал + (выход)
- Белый: Сигнал - (выход)
Обязательно следуйте цветовой маркировке и подсоедините провода к соответствующим клеммам усилителя.
После подключения тензодатчика следующим шагом будет подключение его к усилителю, например HX711. Этот усилитель разработан специально для датчиков веса и обеспечивает необходимое усиление малых сигналов, генерируемых датчиком веса.
1. Подключите провода тензодатчика к HX711 в соответствии с цветовой маркировкой.
2. Подайте на HX711 подходящее напряжение (обычно 5 В).
3. Используйте перемычки для подключения HX711 к микроконтроллеру.
Калибровка необходима для того, чтобы ваш тензодатчик обеспечивал точные измерения. Этот процесс включает в себя приложение известного веса к тензодатчику и настройку выходного сигнала в соответствии с ожидаемым значением.
1. Поместите на тензодатчик известный вес.
2. Запишите выходные данные микроконтроллера.
3. Отрегулируйте калибровочный коэффициент в своем коде до тех пор, пока выходные данные не будут соответствовать известному весу.
При работе с датчиками веса вы можете столкнуться с несколькими распространенными проблемами, такими как:
- Не реагирует тензодатчик: проверьте проводку и соединения.
- Неточные показания: Обеспечьте правильную калибровку и проверьте отсутствие механических помех.
- Помехи в сигнале: используйте экранированные кабели и правильное заземление, чтобы свести к минимуму электромагнитные помехи.
Правильное подключение датчика веса имеет решающее значение для достижения точных и надежных измерений. Следуя рекомендациям, изложенным в этой статье, вы можете гарантировать успешную установку тензодатчика. Не забывайте уделять внимание проводке, калибровке и устранению неполадок, чтобы поддерживать оптимальную производительность.
В 3-проводном тензодатчике используются три провода для возбуждения и сигнала, а в 4-проводном тензодатчике используются отдельные провода для возбуждения и сигнала, что обеспечивает более высокую точность.
Чтобы откалибровать тензодатчик, примените известный вес, запишите выходные данные и отрегулируйте калибровочный коэффициент в своем коде до тех пор, пока выходные данные не будут соответствовать известному весу.
Да, вы можете использовать тензодатчик с Raspberry Pi, подключив его к соответствующему усилителю, например HX711, и используя Python для считывания данных.
Тензодатчики обычно используются в весах, системах измерения силы и мониторинге нагрузки в различных отраслях промышленности.
Проверьте соединения проводов, убедитесь, что электропитание достаточно, и убедитесь, что тензодатчик не заблокирован механически.
