Тензодатчик является важнейшим компонентом в различных приложениях, от промышленных весов до бытовой электроники. Он преобразует механическую силу в электрический сигнал, что позволяет точно измерять вес. Эта статья расскажет вам, как приготовить 5 кг. датчик нагрузкис подробным описанием необходимых материалов, процесса сборки и методов калибровки.
Тензодатчики бывают различных типов, включая тензодатчики, гидравлические и пневматические. Наиболее распространенным типом, используемым в электронных весах, является тензодатчик. Эти устройства работают путем измерения деформации материала при приложении нагрузки. Ключевые компоненты тензодатчика включают тензодатчик, который обнаруживает деформацию, и мостовую схему Уитстона, которая преобразует механическую деформацию в электрический сигнал.
Для создания тензодатчика массой 5 кг вам потребуются следующие материалы:
- Тензодатчик: основной датчик, определяющий вес.

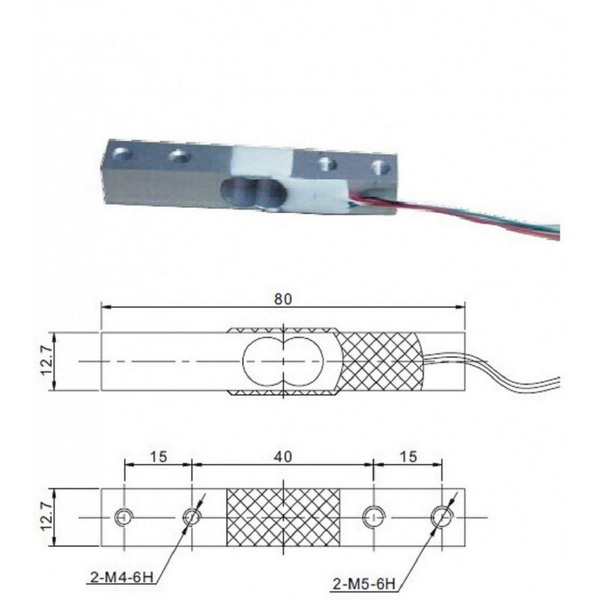

- Корпус тензодатчика: обычно изготавливается из алюминия или стали, что обеспечивает структурную целостность.
- Усилитель HX711: этот модуль усиливает сигнал тензодатчика для получения точных показаний.
- Микроконтроллер Arduino: используется для обработки сигналов и отображения веса.
- Провода и разъемы: для выполнения электрических соединений.
- Эпоксидная смола или клей: для крепления тензодатчика к корпусу датчика веса.
Начните со сбора всех материалов, перечисленных выше. Убедитесь, что ваше рабочее место чистое и организованное, чтобы облегчить процесс сборки.
1. Прикрепите тензодатчик. Используйте эпоксидную смолу, чтобы надежно прикрепить тензодатчик к корпусу датчика веса. Убедитесь, что он расположен правильно, чтобы точно измерить деформацию.

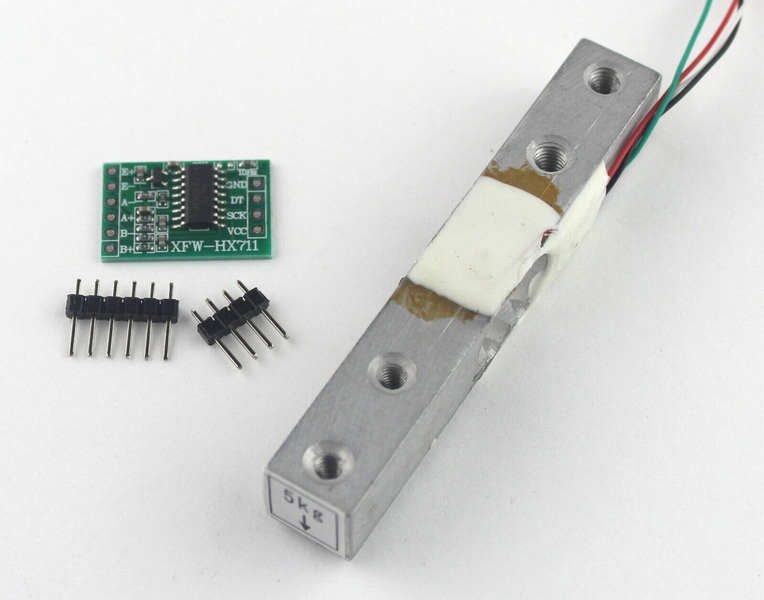

2. Подключите провода. Тензодатчик имеет четыре провода (обычно красный, черный, зеленый и белый). Подключите их к усилителю HX711 в соответствии с цветовой маркировкой:
- От красного до E+
- От черного к E-
- Зеленый до А+
- От белого до А-
1. Подключите HX711 к Arduino с помощью перемычек. Типичные соединения:
- VCC до 5 В
- Земля на землю
- DT (данные) на цифровой вывод (например, D2)
- SCK (Clock) на другой цифровой вывод (например, D3)
Загрузите соответствующий код в Arduino, чтобы считать данные с HX711. Этот код будет включать калибровочные коэффициенты для обеспечения точных показаний веса.
Калибровка необходима для того, чтобы ваш тензодатчик обеспечивал точные измерения. Выполните следующие действия:
1. Тарируйте весы: снимите вес с тензодатчика и установите показания на ноль.
2. Примените известный вес: поместите известный вес на тензодатчик и запишите показания.
3. Отрегулируйте калибровочный коэффициент: изменяйте калибровочный коэффициент в коде Arduino до тех пор, пока показания не будут соответствовать известному весу.
- Непостоянные показания: убедитесь, что тензодатчик надежно закреплен и нет ослабленных соединений.
- Смещение нуля: если весы не показывают ноль в разгруженном состоянии, выполните повторное тарирование весов.
Тензодатчики используются в различных областях, в том числе:
- Промышленное применение: в производстве и логистике для взвешивания продуктов.
- Бытовая электроника: цифровые весы для домашнего использования.
- Исследования и разработки: В лабораториях для точных измерений.
- Нет выходного сигнала: проверьте все соединения и убедитесь, что на HX711 подается питание.
- Неверные показания: убедитесь, что тензодатчик устойчив и не подвержен вибрациям.
- Регулярно проверяйте калибровку вашего тензодатчика.
- Используйте экранированные кабели для снижения электрических помех.
Создание тензодатчика массой 5 кг — это полезный проект, который расширяет ваши знания в области электроники и измерительных технологий. Используя подходящие материалы и тщательную сборку, вы можете создать функциональный тензодатчик для различных применений. По мере развития технологий тензодатчики будут продолжать играть жизненно важную роль в точных измерениях.
Датчик веса — это датчик, который преобразует механическую силу в электрический сигнал, что позволяет измерять вес.
Откалибруйте тензодатчик, установив его тару на ноль, применив известный вес и корректируя калибровочный коэффициент в своем коде до тех пор, пока показания не совпадут.
К основным типам тензодатчиков относятся тензодатчики, гидравлические и пневматические тензодатчики.
Да, датчики веса могут измерять как вес, так и силу, в зависимости от применения.
Усилитель HX711 используется для усиления выходного сигнала низкого напряжения тензодатчика, что делает его пригодным для обработки микроконтроллером, например Arduino.
В этой статье представлено подробное руководство по изготовлению датчика веса 5 кг, которое гарантирует, что у вас есть знания и ресурсы для успешного завершения вашего проекта.
