Прежде чем мы углубимся в процесс строительства, важно понять, что такое датчики силы и как они работают. Датчики силы, также известные как чувствительные к силе резисторы (FSR), представляют собой компоненты, которые меняют свое электрическое сопротивление при приложении давления к их поверхности. По мере приложения большей силы сопротивление уменьшается, позволяя большему току течь через датчик.
Чтобы создать датчик силы своими руками, вам потребуются следующие материалы:
- Велостат или другой проводящий лист, чувствительный к давлению.
- Медная лента (шириной 5 мм и 25 мм)
- Бумажный шаблон
- резистор сопротивлением 1 кОм
- Ножницы
- Паяльное оборудование
- Провода
- Мультиметр (для проверки)
Начните с создания или загрузки бумажного шаблона для вашего датчика силы. Этот шаблон будет служить руководством для резки и сборки компонентов датчика.
Отрежьте кусок велостата по размеру вашего бумажного шаблона. Велостат — это чувствительный к давлению проводящий материал, который составляет основу вашего самодельного датчика силы.
Отрежьте два квадрата медной ленты немного меньше, чем кусок Велостата. Один квадрат будет подключен к источнику питания (3,3В или 5В), а другой — к резистору и земле.
Поместите Velostat между двумя квадратами медной ленты. Убедитесь, что проводящие стороны медной ленты обращены к велостату.
Припаяйте провода к каждому квадрату медной ленты. Один провод будет подключен к источнику питания, другой — к земле, а третий — к аналоговому входу вашего микроконтроллера (например, Arduino).
Чтобы предотвратить короткое замыкание, нанесите слой изоляционной ленты (например, малярной ленты) по краям датчика, следя за тем, чтобы проводящие части не вступали в нежелательный контакт.
После того как вы сконструировали датчик силы, пришло время его протестировать.

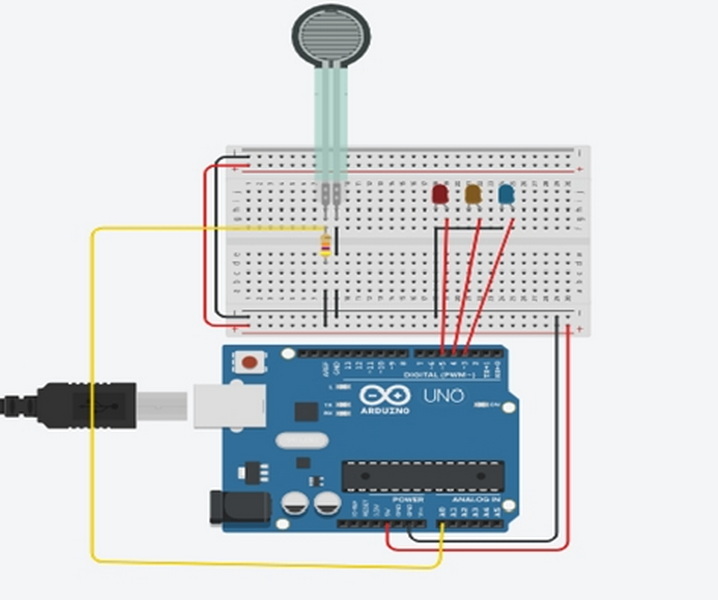

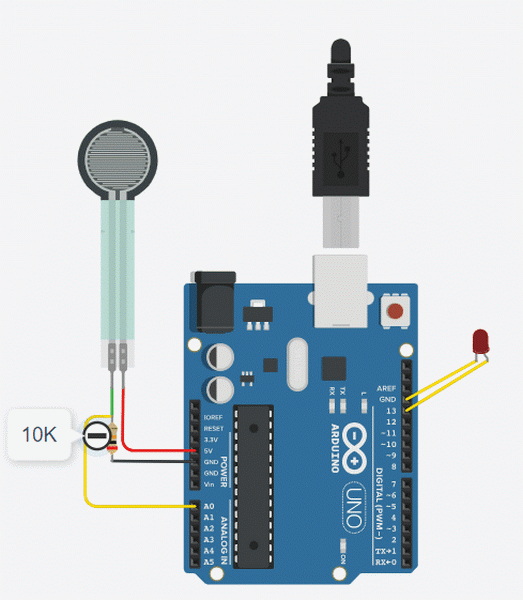

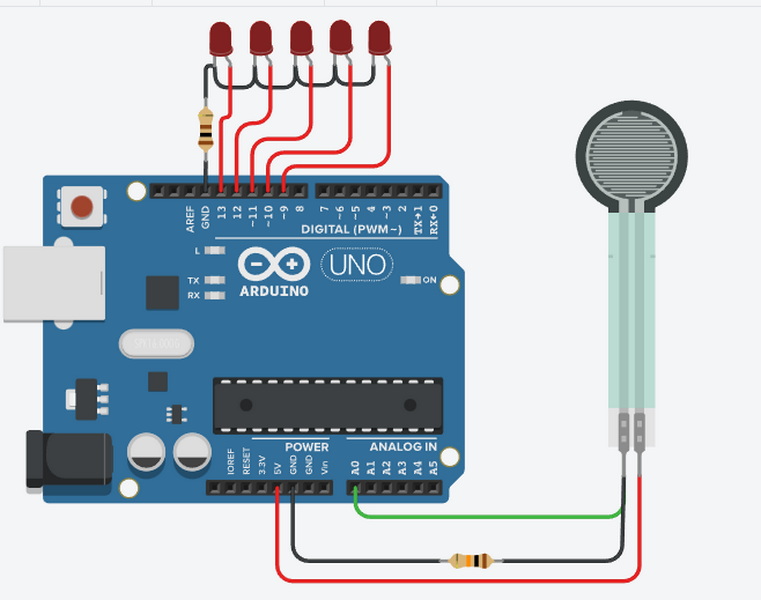

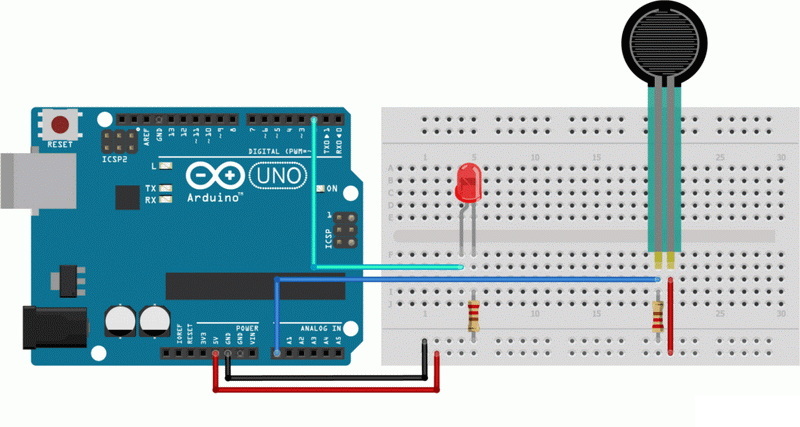

Подключите датчик к Arduino следующим образом:
- Провод питания на 5В
- Заземляющий провод к GND
- Сигнальный провод к A0
Загрузите код и откройте Serial Monitor, чтобы просмотреть показания датчика. Когда вы прикладываете давление к датчику, вы должны видеть, как значения меняются.
Калибровка имеет решающее значение для точных измерений силы. Хотя самодельные датчики могут быть не такими точными, как коммерческие, во многих приложениях все же можно добиться приемлемой точности.
Чтобы откалибровать датчик:
1. Примените к датчику известные веса.
2. Запишите соответствующие показания датчика.
3. Создайте калибровочную кривую или справочную таблицу.
4. Используйте эти данные в своем коде для преобразования необработанных показаний в единицы силы (например, Ньютоны).
Датчик силы, сделанный своими руками, можно использовать в различных проектах, таких как:
1. Интерактивные арт-инсталляции
2. Носимые технологии
3. Роботизированные сенсорные датчики
4. Музыкальные инструменты
5. Чувствительные к давлению переключатели
Вот видео, демонстрирующее, как использовать датчик силы с Arduino:
Чтобы повысить эффективность самодельного датчика силы, примите во внимание следующие советы:
1. Экспериментируйте с различными проводящими материалами.
2. Попробуйте разные формы и размеры.
3. Используйте несколько слоев Velostat для разных диапазонов чувствительности.
4. Используйте гибкую подложку для лучшего соответствия изогнутым поверхностям.
Хотя самодельные датчики силы являются экономически эффективными и настраиваемыми, они могут не соответствовать точности и надежности коммерческих датчиков. Вот сравнительная таблица:
| Аспект | Самодельный датчик | Коммерческий датчик |
|---|---|---|
| Расходы | Низкий | Выше |
| Кастомизация | Высокий | Ограниченный |
| Точность | Умеренный | Высокий |
| Долговечность | Переменная | Обычно высокий |
| Варианты размера | Гибкий | Зафиксированный |
Создание собственного датчика силы — это увлекательный и познавательный проект, открывающий многочисленные возможности для интерактивной электроники и инноваций в сфере DIY. Хотя самодельные датчики могут быть не такими точными, как коммерческие варианты, они предлагают экономичное и настраиваемое решение для многих приложений. Понимая принципы, лежащие в основе чувствительных к силе резисторов, и следуя инструкциям, изложенным в этом руководстве, вы сможете создать функциональные датчики, адаптированные к вашим конкретным потребностям.
Самодельные датчики силы могут обеспечить достаточно точные относительные измерения, но они могут быть не такими точными, как коммерческие датчики для измерения абсолютной силы. Их точность зависит от качества используемых материалов и процесса калибровки.
Да, вы можете поэкспериментировать с другими чувствительными к давлению проводящими материалами, такими как проводящая резина или ткань. Каждый материал будет иметь разные характеристики, поэтому вам необходимо будет соответствующим образом скорректировать калибровку.
Срок службы самодельного датчика силы зависит от используемых материалов и способа обращения с ним. При правильном уходе они могут прослужить от нескольких месяцев до года и более. Однако со временем они могут деградировать из-за износа.
Хотя сделать полностью водонепроницаемый самодельный датчик силы сложно, вы можете улучшить его водонепроницаемость, поместив его в гибкий водонепроницаемый материал. Однако это может повлиять на чувствительность датчика.
Чтобы повысить чувствительность, вы можете попробовать использовать более тонкие проводящие материалы, отрегулировать размер датчика или поэкспериментировать с различными номиналами резисторов в схеме делителя напряжения. Точная настройка программной интерпретации показаний датчика также может помочь улучшить чувствительность.
