● Введение
● Что такое гидравлический тензодатчик?
● Как работают гидравлические тензодатчики
● Материалы, необходимые для изготовления гидравлического тензодатчика
● Пошаговое руководство по созданию гидравлического тензодатчика
● Калибровка гидравлических датчиков силы
● Применение гидравлических датчиков силы
● Преимущества использования гидравлических датчиков силы
>> 1. Каковы основные компоненты гидравлического тензодатчика?
>> 2. Как калибровать гидравлический тензодатчик?
>> 3. В каких отраслях используются гидравлические тензодатчики?
>> 4. Каковы преимущества гидравлических датчиков силы перед другими типами?
>> 5. Как устранить проблемы с гидравлическим тензодатчиком?
Гидравлический тензодатчики являются важными устройствами, используемыми для измерения силы или веса путем преобразования механической силы в гидравлическое давление. Эти устройства широко используются в различных отраслях промышленности, включая строительство, производство и исследования, благодаря их высокой точности и надежности. Эта статья проведет вас через процесс создания гидравлического тензодатчика, объяснит его компоненты, принципы работы и применение.

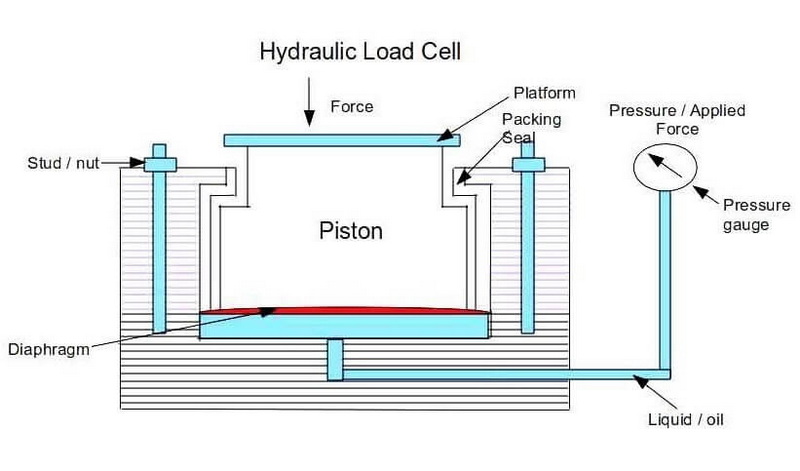

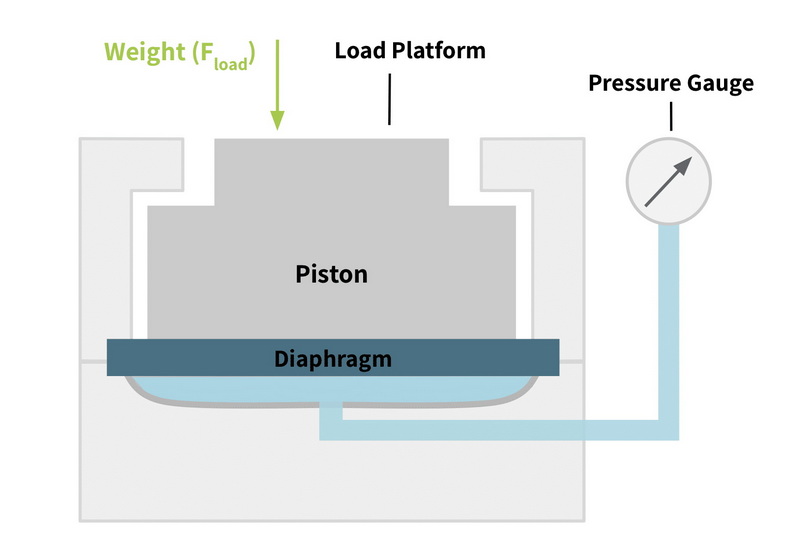

Гидравлический тензодатчик — это тип датчика силы, который работает на основе принципов гидравлики. Он состоит из поршня и цилиндра, который измеряет изменение давления, вызванное приложенной силой. Основные компоненты гидравлического тензодатчика включают в себя:
- Поршень: преобразует приложенную силу в гидравлическое давление.
- Диафрагма: герметизирует гидравлическую жидкость и передает изменения давления.
- Манометр: отображает измеренное давление, которое соотносится с приложенной силой.

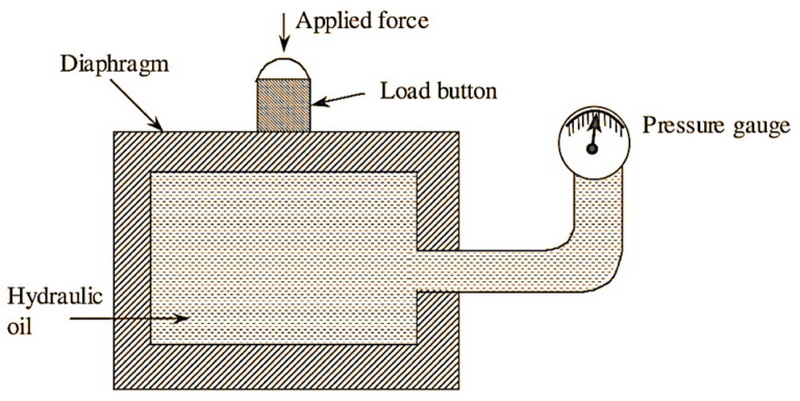

Гидравлические тензодатчики работают на основе закона Паскаля, который гласит, что давление, приложенное к замкнутой жидкости, передается без уменьшения во всех направлениях. Когда к тензодатчику прилагается сила, она сжимает жидкость внутри цилиндра, что приводит к увеличению давления. Это изменение давления затем измеряется манометром, что позволяет рассчитать приложенную силу.
Для изготовления гидравлического тензодатчика вам потребуются следующие материалы:
- Поршень и цилиндр: они могут быть взяты из гидравлических комплектов или изготовлены из металла.
- Диафрагма: гибкий материал, способный выдерживать изменения давления.
- Гидравлическая жидкость: обычно масло, передающее давление.
- Манометр: для измерения изменений давления.
- Уплотнения и соединители: для обеспечения герметичности сборки.
- Ключи и отвертки.
- Дрели и сверла.
- Измерительные инструменты (штангенциркуль, линейка)
- Защитное оборудование (перчатки, очки)
1. Подготовьте поршень и цилиндр. Убедитесь, что поршень плотно прилегает к цилиндру, чтобы предотвратить утечку жидкости.
2. Установите диафрагму. Поместите диафрагму в верхнюю часть цилиндра, убедившись, что она надежно закреплена.
3. Залейте гидравлическую жидкость. Осторожно заполните цилиндр гидравлической жидкостью, избегая образования пузырьков воздуха.
4. Прикрепите манометр. Подсоедините манометр к цилиндру, убедившись, что он откалиброван для получения точных показаний.
5. Герметизация узла. Используйте уплотнения и соединители для фиксации всех соединений и предотвращения утечек.
6. Проверьте тензодатчик. Приложите к тензодатчику известные веса и убедитесь, что манометр показывает правильное давление.
Калибровка имеет решающее значение для обеспечения точности гидравлических тензодатчиков. Он включает в себя сравнение показаний датчика веса с известными весами и соответствующую настройку системы. Калибровку можно выполнить следующими методами:
- Статическая калибровка: примените известные веса и запишите показания давления.
- Динамическая калибровка: используйте испытательную машину для приложения различных нагрузок и измерения реакции.
Гидравлические тензодатчики используются в различных приложениях, в том числе:
- Испытание материалов: измерение прочности и долговечности материалов.
- Промышленное взвешивание: используется в весах для взвешивания тяжелых грузов на производстве.
- Исследования и разработки: работают в лабораториях для точных измерений силы.
Гидравлические тензодатчики обладают рядом преимуществ:
- Высокая точность: они обеспечивают точные измерения, что делает их идеальными для критически важных приложений.
- Долговечность: Устойчив к таким факторам окружающей среды, как температура и влажность.
- Универсальность: подходит для широкого спектра применений в различных отраслях.
Хотя гидравлические тензодатчики полезны, они также сопряжены с проблемами:
- Требования к техническому обслуживанию: Для обеспечения правильного функционирования необходимы регулярные проверки уровня жидкости и уплотнений.
- Время отклика: они могут иметь более медленное время отклика по сравнению с электронными тензодатчиками, что может быть ограничением в быстро меняющихся условиях.
Создание гидравлического тензодатчика — это полезный проект, который может улучшить ваше понимание технологии измерения силы. Следуя описанным шагам и понимая принципы гидравлических датчиков силы, вы сможете создать надежное устройство для различных применений. По мере развития технологий будущее гидравлических датчиков силы выглядит многообещающим с потенциальным улучшением точности и эффективности.
Основные компоненты включают поршень, диафрагму, манометр и гидравлическую жидкость.
Калибровка включает в себя применение известных грузов и настройку системы на основе показаний давления.
Они используются в строительстве, производстве, исследованиях и испытаниях материалов.
Гидравлические тензодатчики обеспечивают высокую точность, долговечность и устойчивость к факторам окружающей среды.
Проверьте отсутствие утечек жидкости, обеспечьте правильную калибровку и убедитесь, что все компоненты надежно соединены.
Для дальнейшего изучения вы можете посмотреть это [видео о создании гидравлического тензодатчика] (https://www.youtube.com/watch?v=r2v7QpJB7GY) для практической демонстрации.
