Тензодатчики являются важными компонентами в различных приложениях, особенно в системах взвешивания. Они преобразуют механическую силу в электрический сигнал, что позволяет точно измерять вес. Взаимодействие датчик нагрузки с микроконтроллером Arduino позволяет любителям и инженерам создавать собственные цифровые весы и другие измерительные устройства. Эта статья проведет вас через процесс создания интерфейса тензодатчика с Arduino, охватывая все, от проводки до программирования и калибровки.
Тензодатчик — это преобразователь, который преобразует силу в электрический сигнал. Он широко используется в весах и промышленном применении. Тензодатчики можно разделить на несколько типов, включая тензодатчики, гидравлические и пневматические тензодатчики. Наиболее распространенным типом, используемым в проектах DIY, является тензодатчик, который работает по принципу изменения сопротивления при приложении силы.
1. Тензодатчики: это наиболее широко используемые датчики веса, состоящие из металлического элемента, который деформируется под нагрузкой, изменяя свое электрическое сопротивление.
2. Гидравлические тензодатчики. Они используют давление жидкости для измерения веса и обычно используются в тяжелых условиях эксплуатации.
3. Пневматические тензодатчики. Они измеряют вес по давлению воздуха в камере и менее распространены в проектах DIY.
Тензодатчики работают по принципу моста Уитстона, что позволяет точно измерять изменения сопротивления. При приложении нагрузки тензорезистор деформируется, вызывая изменение сопротивления, которое можно измерить и преобразовать в показания веса.
Чтобы создать интерфейс тензодатчика с Arduino, вам потребуются следующие компоненты:
- Тензодатчик: тензодатчик (например, грузоподъемностью 5 или 40 кг).
- Модуль HX711: усилитель, который преобразует небольшой сигнал от тензодатчика в читаемый формат для Arduino.
- Плата Arduino: любая совместимая плата Arduino (например, Arduino Uno).
- Макетная плата и перемычки: для выполнения соединений.
- Источник питания: для питания Arduino и тензодатчика.

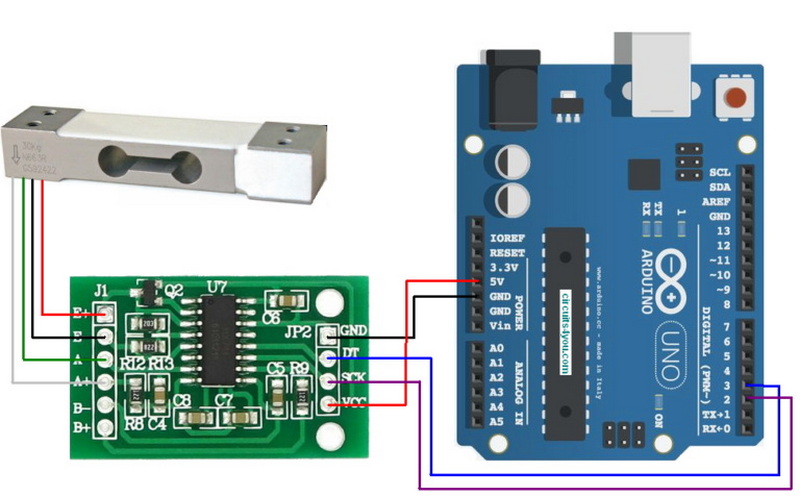

1. Подключите тензодатчик к модулю HX711:
- Подключите красный провод (возбуждение+) тензодатчика к клемме E+ на HX711.
- Подсоедините черный провод (возбуждение-) к клемме E-.
- Подсоедините белый провод (сигнал+) к клемме А+.
- Подсоедините зеленый провод (сигнал-) к клемме А-.
2. Подключите HX711 к Arduino:
- Подключите контакт VCC HX711 к контакту 5 В на Arduino.
- Подключите контакт GND HX711 к контакту GND на Arduino.
- Подключите контакт DT (данные) HX711 к цифровому контакту Arduino (например, контакту 3).
- Подключите контакт SCK (тактовый сигнал) HX711 к другому цифровому контакту (например, контакту 2).
1. Загрузите и установите Arduino IDE с официального сайта Arduino.
2. Установите библиотеку HX711, выбрав «Скетч» > «Включить библиотеку» > «Управление библиотеками», затем найдите «HX711» и установите ее.
- Для облегчения связи с модулем HX711 включена библиотека HX711.
- Функция Scale.begin() инициализирует HX711 указанными выводами данных и тактовой частоты.
- Функция Scale.set_scale() устанавливает коэффициент калибровки, который вы будете корректировать во время калибровки.
- Функция Scale.tare() сбрасывает весы на ноль, что позволяет точно измерить вес.
Калибровка имеет решающее значение для обеспечения точных измерений веса. Это включает в себя настройку масштабного коэффициента вашего кода на основе известных весов.
1. Поместите на тензодатчик известный вес.
2. Обратите внимание на показания, отображаемые на последовательном мониторе.
3. Отрегулируйте масштабный коэффициент в коде до тех пор, пока показания не будут соответствовать известному весу.
4. Повторите процедуру для нескольких гирь, чтобы обеспечить точность.

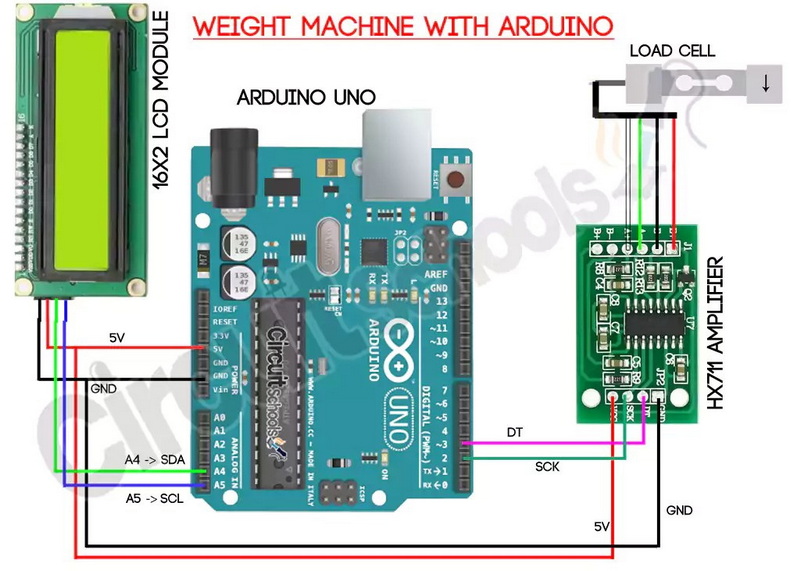

Чтобы создать полноценные цифровые весы, вы можете интегрировать ЖК-дисплей для отображения показаний веса. Подключите ЖК-дисплей к Arduino и измените код, чтобы вес отображался на экране.
1. Закрепите тензодатчик на устойчивой платформе.
2. Подключите HX711 и Arduino, как описано.
3. Убедитесь, что все соединения надежны, и проверьте настройку.
- Неточные показания: убедитесь, что тензодатчик откалиброван правильно и в нем нет механических помех.
- Нет выхода: проверьте все соединения и убедитесь, что на HX711 подается правильное питание.
- Колебания показаний: убедитесь, что тензодатчик устойчив и не подвержен вибрациям.
Создание интерфейса тензодатчика с помощью Arduino — полезный проект, который улучшает ваше понимание электроники и программирования. Используя правильные компоненты и тщательную калибровку, вы можете создать высокоточные цифровые весы, подходящие для различных применений: от простых задач взвешивания до более сложных измерительных систем.
Максимальный вес, который может измерить тензодатчик, зависит от его характеристик. Обычные тензодатчики могут измерять от нескольких граммов до нескольких тонн.

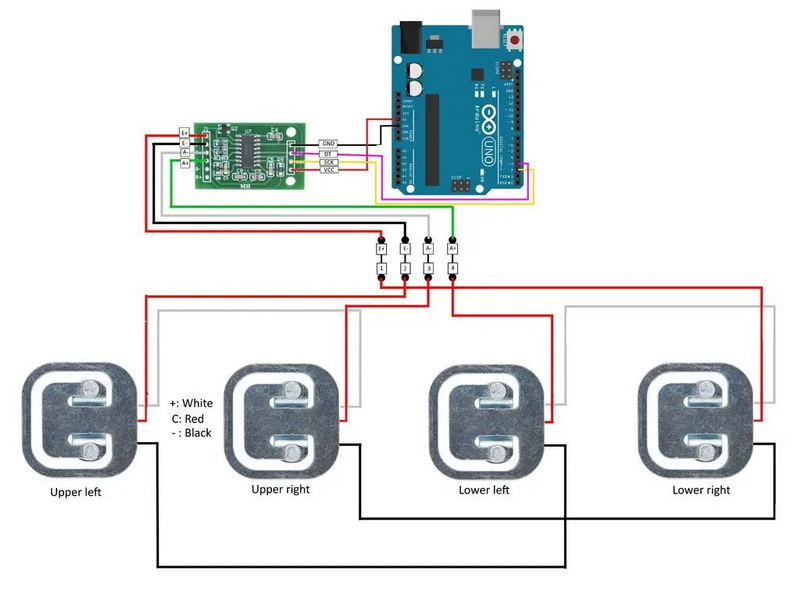

Да, вы можете использовать несколько датчиков нагрузки с одним Arduino, подключив их к одному модулю HX711 или используя несколько модулей HX711.
Чтобы обеспечить точные показания, регулярно калибруйте датчик веса и убедитесь, что он надежно закреплен без каких-либо механических помех.
Тензодатчики обычно используются в промышленных весах, медицинских приборах и различных системах автоматизации, где измерение веса имеет решающее значение.
Чтобы повысить стабильность, убедитесь, что тензодатчик установлен на твердой поверхности, минимизируйте вибрацию и используйте стабильный источник питания.
В этой статье представлено подробное руководство по сопряжению тензодатчика с Arduino, а также инструкции по подключению, советы по программированию и рекомендации по устранению неполадок. Выполнив эти шаги, вы сможете успешно создать свои собственные цифровые весы.
