Создание тензодатчика — увлекательный проект, сочетающий в себе принципы физики, техники и электроники. Тензодатчики являются важными компонентами в различных приложениях, включая весы, промышленную автоматизацию и системы измерения силы. Эта статья проведет вас через процесс изготовления тензодатчика, расскажет о необходимых материалах, пошаговых инструкциях и советах по успешному внедрению.
Прежде чем погрузиться в процесс строительства, важно понять, что такое датчик нагрузки и как он работает. Датчик нагрузки — это преобразователь, который преобразует силу в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, который использует принцип тензодатчиков для измерения деформации, вызванной приложенными нагрузками.

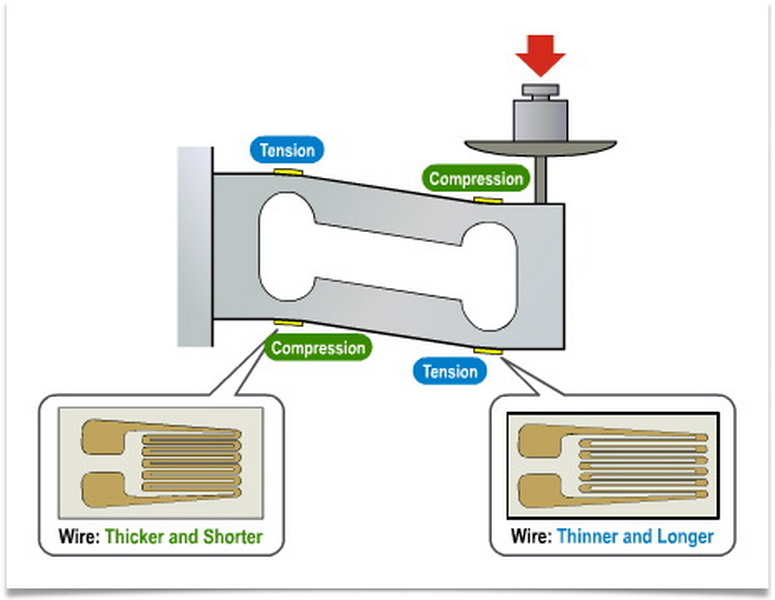

Тензометры — это тонкие гибкие устройства, которые меняют свое электрическое сопротивление при растяжении или сжатии. Когда к тензодатчику прилагается нагрузка, тензорезистор деформируется, вызывая изменение сопротивления. Это изменение можно измерить и преобразовать в соответствующее значение веса или силы.
Для изготовления тензодатчика вам потребуются следующие материалы:
1. Тензодатчики: их можно приобрести у поставщиков электроники. Выбирайте манометры, подходящие для вашего применения.
2. Материал основания: металлический или жесткий пластиковый блок, который будет служить корпусом весоизмерительного датчика. Алюминий является популярным выбором из-за его легкости и прочности.
3. Клей: прочный эпоксидный или цианакрилатный клей для приклеивания тензорезисторов к основному материалу.
4. Проводка: Тонкий провод для подключения тензорезисторов к измерительной цепи.
5. Мультиметр: для измерения сопротивления и калибровки датчика веса.
6. Arduino или микроконтроллер: опционально, для чтения и обработки выходного сигнала.
7. Источник питания: для питания измерительной схемы.
8. Грузовые массы: для целей тестирования и калибровки.
Начните с вырезания основного материала до желаемой формы и размера. Размеры будут зависеть от применения и ожидаемой нагрузки. Например, прямоугольный блок размером 10 см х 5 см х 2 см является хорошей отправной точкой для небольших приложений.
Убедитесь, что поверхность основного материала чистая и не содержит пыли, жира и других загрязнений. Тщательно протрите поверхность изопропиловым спиртом и безворсовой тканью.

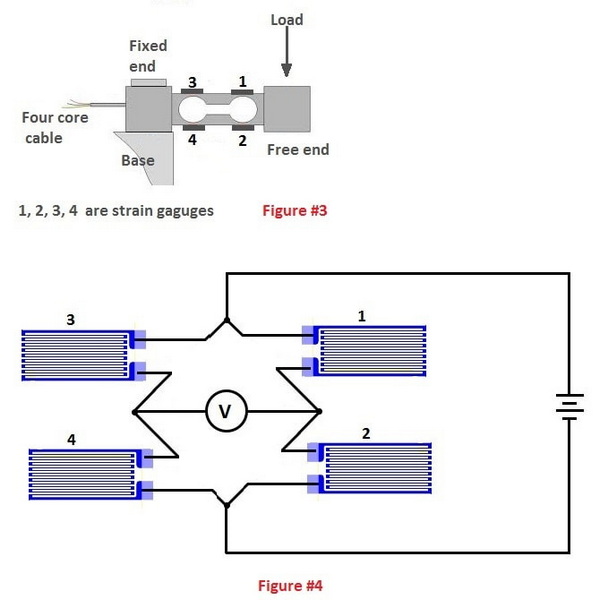

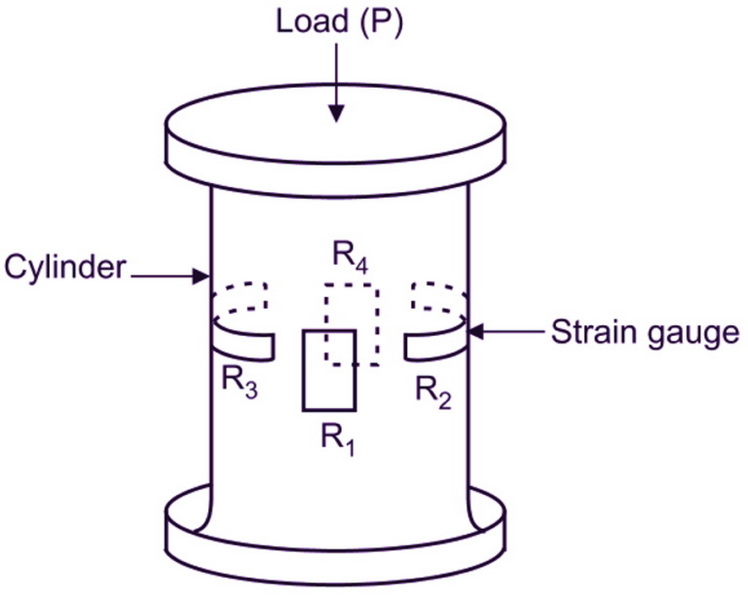

1. Размещение: Определите, где разместить тензорезисторы. Для простого тензодатчика вы можете использовать один тензодатчик в центре основного материала или полную конфигурацию моста Уитстона с четырьмя датчиками.
2. Нанесение клея: Нанесите тонкий слой клея на заднюю часть тензорезистора. Осторожно расположите датчик на основном материале, убедившись, что он выровнен правильно. Сильно нажмите, чтобы обеспечить хороший контакт.
3. Отверждение: дайте клею затвердеть в соответствии с инструкциями производителя. Обычно это занимает несколько часов.
Как только тензорезисторы надежно прикреплены, пришло время их подключить. Если вы используете один манометр, подключите провода к мультиметру для измерения сопротивления. Для конфигурации моста Уитстона подключите датчики по мостовой схеме.
1. Пайка: с помощью паяльника прикрепите тонкие провода к клеммам тензорезистора. Будьте осторожны и не нагревайте слишком сильно, так как это может повредить датчик.
2. Подключение к схеме: Подключите провода к измерительной схеме или микроконтроллеру. Убедитесь, что соединения надежны и изолированы во избежание короткого замыкания.
Калибровка имеет решающее значение для точных измерений. Чтобы откалибровать тензодатчик:
1. Обнуление: начните с обеспечения отсутствия нагрузки на тензодатчик. Запишите выходной сигнал схемы тензодатчика. Это будет ваша нулевая точка.
2. Применение известных весов. Постепенно прикладывайте известные веса к датчику веса и записывайте выходной сигнал для каждого веса. Создайте калибровочную кривую, построив выходной сигнал в зависимости от приложенного веса.
3. Настройка схемы. При необходимости отрегулируйте коэффициент усиления измерительной схемы, чтобы гарантировать, что выходной сигнал точно соответствует приложенной нагрузке.
После калибровки пришло время протестировать ваш тензодатчик. Примените различные веса и наблюдайте за выходным сигналом. Убедитесь, что показания последовательны и точны. Если возникнут расхождения, повторите процесс калибровки и проверьте наличие ослабленных соединений.
После завершения тестирования вы можете завершить сборку тензодатчика. Поместите тензодатчик в защитный корпус, чтобы предотвратить повреждение и обеспечить долговечность. Убедитесь, что корпус не мешает тензодатчику точно измерять силу.
- Выберите правильный тензодатчик: выберите тензодатчик, который соответствует вашему приложению с точки зрения чувствительности и диапазона.
- Обеспечьте надлежащую адгезию. Связь между тензорезистором и основным материалом имеет решающее значение для точных измерений. Не торопитесь на этом этапе.
- Используйте стабильный источник питания: колебания напряжения питания могут повлиять на выходной сигнал. Для получения стабильных результатов используйте регулируемый источник питания.
- Учитывайте факторы окружающей среды: изменения температуры могут повлиять на работу тензорезисторов. Если ваше приложение работает в изменяющейся среде, рассмотрите методы температурной компенсации.
Тензодатчики имеют широкий спектр применения, в том числе:
- Весы: используются в коммерческих и промышленных весах для точного измерения веса.
- Измерение силы: используется в испытательных машинах для измерения сил растяжения и сжатия.
- Автомобильное тестирование: используется при краш-тестировании и анализе нагрузки транспортных средств.
- Робототехника: интегрирована в роботизированные системы для обеспечения обратной связи по усилию и управления.
По мере того, как вы лучше знакомитесь с созданием тензодатчиков, вы, возможно, захотите изучить передовые методы повышения их производительности. Вот несколько идей:

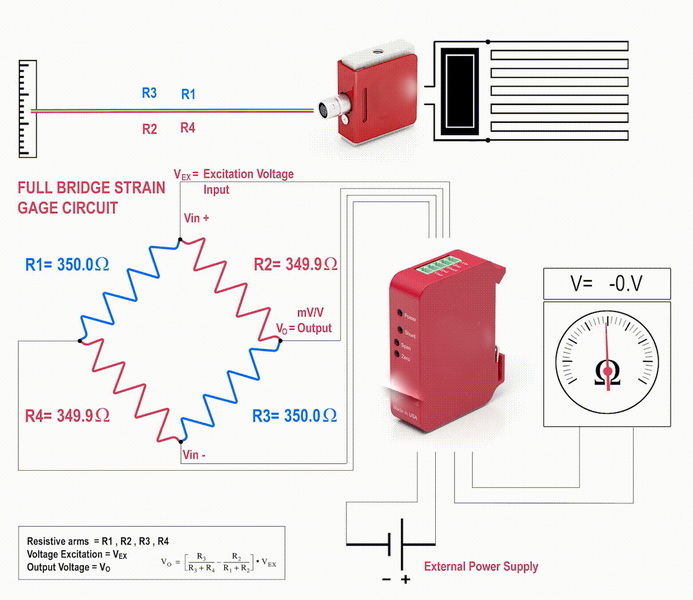

Для приложений, требующих более высокой точности, рассмотрите возможность использования нескольких тензорезисторов в конфигурации моста Уитстона. Такая установка обеспечивает лучшую чувствительность и температурную компенсацию. Размещая датчики в разных ориентациях, вы можете измерять многоосные силы, что особенно полезно в сложных приложениях, таких как робототехника и структурные испытания.
Использование методов цифровой обработки сигналов (DSP) может значительно улучшить производительность вашего весоизмерительного датчика. Используя микроконтроллеры или специальные чипы DSP, вы можете фильтровать шум, выполнять калибровку в реальном времени и даже реализовывать усовершенствованные алгоритмы для повышения точности и стабильности.
Колебания температуры могут повлиять на показания тензодатчиков. Чтобы смягчить это, вы можете использовать методы температурной компенсации. Это предполагает использование дополнительных датчиков для отслеживания изменений температуры и соответствующей регулировки выходного сигнала. Некоторые тензодатчики оснащены встроенными функциями температурной компенсации, но вы также можете реализовать их в своей конструкции.
Для приложений, где проводка нецелесообразна, рассмотрите возможность разработки беспроводного тензодатчика. Интегрировав модуль беспроводной связи, например Bluetooth или Wi-Fi, вы можете передавать данные на удаленный дисплей или систему управления. Это особенно полезно в промышленных условиях, где мобильность и гибкость имеют важное значение.
Создание тензодатчика — это полезный проект, который расширяет ваше понимание электроники и измерительных систем. Следуя шагам, описанным в этой статье, вы сможете создать функциональный тензодатчик, отвечающий вашим конкретным потребностям. Не забывайте уделять время процессу калибровки, чтобы обеспечить точные измерения. По мере практики вы сможете усовершенствовать свои навыки и изучить более продвинутые возможности применения датчиков веса в различных областях.
Тензометр — это датчик, который измеряет величину деформации (напряжения) объекта, а тензодатчик — это устройство, которое преобразует эту деформацию в электрический сигнал для измерения силы или веса. Тензодатчики часто используют тензодатчики в качестве чувствительного элемента.
При выборе тензорезистора учитывайте такие факторы, как ожидаемый диапазон нагрузки, чувствительность, диапазон температур и материал измеряемого объекта. Убедитесь, что манометр выдерживает условия окружающей среды вашего применения.
Да, тензодатчики можно использовать для динамических измерений, но их характеристики могут различаться в зависимости от конструкции и используемых материалов. Для высокоскоростных применений убедитесь, что тензодатчик имеет подходящее время отклика и рассчитан на условия динамической нагрузки.
Чтобы повысить точность вашего тензодатчика, обеспечьте правильную калибровку, используйте высококачественные тензорезисторы, сведите к минимуму влияние окружающей среды и рассмотрите возможность применения методов температурной компенсации. Кроме того, использование стабильного источника питания и фильтрации помех в схеме измерения может помочь повысить точность.
Тензодатчики широко используются в различных приложениях, включая весы, промышленную автоматизацию, измерение силы в испытательных машинах, автомобильные испытания и робототехнику. Они необходимы в любом приложении, требующем точного измерения силы или веса.
