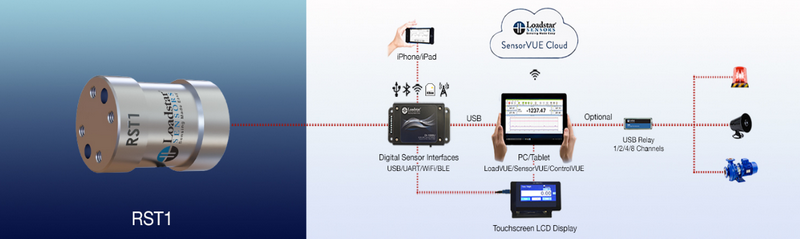

Прежде чем погрузиться в процесс строительства, важно понять, что такое датчик крутящего момента и как он работает. Датчик крутящего момента, также известный как датчик крутящего момента или измеритель крутящего момента, преобразует крутильный механический входной сигнал в электрический выходной сигнал. Существует два основных типа датчики крутящего момента:
1. Датчики реактивного момента
2. Датчики вращающегося момента
Оба типа используют различные принципы преобразования для измерения крутящего момента, включая тензодатчики, пьезоэлектрические кристаллы, емкостные датчики и изменения магнитного поля.
Чтобы построить базовый датчик крутящего момента, вам понадобятся следующие материалы:
- Плата Arduino (например, Arduino Mega)
- ЖК-экран
- Тензодатчик
- Усилитель сигнала
- Тензодатчики
- Удлинитель гнезда или вал
- Клеи (суперклей, горячий клей)
- Провода и разъемы
- Паяльное оборудование
- 3D-принтер или материалы для творчества (по желанию)
Первым шагом в создании датчика крутящего момента является подготовка чувствительного элемента. В этом руководстве мы сосредоточимся на использовании тензорезисторов, которые широко доступны и относительно недороги.
1. Выберите подходящий удлинитель вала или гнезда в качестве чувствительного элемента.
2. Тщательно очистите поверхность, чтобы обеспечить надлежащую адгезию.
3. Отметьте положения тензорезисторов под углом 45 градусов к оси вала.
4. Осторожно нанесите суперклей, чтобы прикрепить тензорезисторы в отмеченных местах.
Как только тензорезисторы надежно прикреплены, пришло время их подключить:
1. Подключите тензорезисторы по схеме моста Уитстона.
2. Используйте тонкие гибкие провода, чтобы свести к минимуму влияние на вращение вала.
3. Нанесите горячий клей или силиконовый герметик, чтобы защитить соединения и обеспечить разгрузку от натяжения.
Электрический сигнал, создаваемый тензодатчиками, обычно очень слабый и требует усиления:
1. Подключите выход моста Уитстона к усилителю сигнала, например инструментальному усилителю.
2. Отрегулируйте усиление усилителя для достижения желаемой чувствительности.
3. Реализуйте необходимую фильтрацию для уменьшения шума в сигнале.
Для обработки и отображения измерений крутящего момента мы будем использовать плату Arduino:
1. Подключите усиленный сигнал к аналоговому входу Arduino.
2. Прикрепите ЖК-экран к Arduino для отображения измерений.
3. Напишите и загрузите эскиз Arduino, чтобы прочитать входной сигнал датчика и рассчитать значения крутящего момента.
Правильная калибровка имеет решающее значение для точных измерений крутящего момента:
1. Приложите к датчику известные значения крутящего момента, используя калиброванные грузы или эталонный динамометрический ключ.
2. Запишите выходной сигнал датчика для каждого известного значения крутящего момента.
3. Создайте калибровочную кривую или уравнение для преобразования показаний датчика в значения крутящего момента.
4. Выполните калибровку в своем эскизе Arduino.
Чтобы защитить датчик крутящего момента и обеспечить надежность измерений:
1. Спроектируйте и напечатайте (или изготовьте) на 3D-принтере корпус для компонентов датчика.
2. Создайте точки крепления для крепления датчика к вашей испытательной установке или оборудованию.
3. Обеспечьте правильное выравнивание и минимальное вмешательство во вращающийся вал.
Тем, кто хочет усовершенствовать конструкцию датчика крутящего момента, стоит рассмотреть следующие передовые методы:
Вместо использования тензорезисторов вы можете изучить бесконтактные методы, такие как магнитоупругие датчики или датчики поверхностных акустических волн (ПАВ). Эти технологии предлагают преимущества с точки зрения долговечности и сокращения затрат на техническое обслуживание.
Внедрите беспроводную передачу данных с помощью модулей Bluetooth или Wi-Fi, чтобы исключить необходимость использования контактных колец во вращающихся датчиках крутящего момента.
Включите датчики температуры и алгоритмы компенсации для повышения точности в широком диапазоне рабочих условий.
Датчики крутящего момента, сделанные своими руками, можно использовать в различных целях, в том числе:
1. Автомобильное тестирование и разработка
2. Робототехника и автоматизация
3. Мониторинг эффективности ветряных турбин.
4. Испытание и характеристика материалов.
5. Анализ производительности спортивного оборудования.
Создание собственного датчика крутящего момента — это полезный проект, сочетающий в себе машиностроение, электронику и программирование. Следуя шагам, описанным в этом руководстве, вы можете создать функциональное устройство измерения крутящего момента за небольшую часть стоимости коммерческих датчиков. Хотя самодельные датчики могут не соответствовать точности оборудования профессионального уровня, они могут предоставить ценную информацию для многих приложений и послужить отличным опытом обучения.
Точность датчика крутящего момента, сделанного своими руками, зависит от различных факторов, включая качество используемых компонентов, точность калибровки и условия окружающей среды. При тщательной конструкции и калибровке вы можете достичь точности в пределах 1–5 % от полного диапазона шкалы. Однако для приложений, требующих высокой точности, рекомендуется использовать датчики профессионального уровня.
При выборе тензорезисторов учитывайте следующие факторы:
- Сопротивление (обычно 120 Ом или 350 Ом)
- Коэффициент манометра (чувствительность к деформации)
- Температурная компенсация
- Размер и форма подходят для вашего диаметра вала
Для достижения наилучших результатов выбирайте тензорезисторы, специально разработанные для измерения крутящего момента.
Датчики крутящего момента, сделанные своими руками, можно использовать для приложений с умеренной скоростью, но использование на высоких скоростях может создать дополнительные проблемы. Для вращающихся датчиков обеспечьте правильную балансировку и рассмотрите возможность использования бесконтактных методов, таких как магнитоупругие датчики, для очень высокоскоростных приложений.
Частота калибровки зависит от использования датчика и условий окружающей среды. Как правило:
- Выполните первоначальную калибровку после завершения строительства.
- Для регулярного использования калибруйте каждые 6–12 месяцев.
- Калибруйте чаще, если вы подвергаетесь воздействию экстремальных температур или механических ударов.
К распространенным источникам ошибок при измерении крутящего момента относятся:
- Несоосность датчика или вала.
- Изменения температуры, влияющие на характеристики тензорезистора.
- Электромагнитные помехи
- Механический гистерезис в чувствительном элементе
- Неадекватное формирование или фильтрация сигнала.
Учет этих факторов может значительно повысить точность и надежность вашего самодельного датчика крутящего момента.
