Тензодатчики являются важными компонентами в различных приложениях, включая весы, промышленную автоматизацию и системы измерения силы. А датчик нагрузки Усилитель имеет решающее значение для преобразования небольших электрических сигналов, генерируемых тензодатчиками, в более удобную форму. Эта статья проведет вас через процесс изготовления усилителя тензодатчика, расскажет о необходимых компонентах, схемотехнике и практической реализации.
Прежде чем углубиться в конструкцию усилителя тензодатчика, важно понять, что такое тензодатчик и как он работает. Датчик нагрузки — это преобразователь, который преобразует силу или вес в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, который использует принцип тензодатчиков для измерения деформации, вызванной приложенным весом.
1. Тензодатчики: это наиболее широко используемые датчики веса. Они состоят из металлического элемента, который деформируется под нагрузкой, вызывая изменение сопротивления прикрепленных к нему тензорезисторов.
2. Гидравлические тензодатчики. Они используют давление жидкости для измерения веса. Они менее распространены, но используются в конкретных приложениях, где требуется высокая производительность.
3. Пневматические тензодатчики: аналогичны гидравлическим тензодатчикам, но они используют давление воздуха. Они часто используются в приложениях, требующих высокой точности.
Когда к датчику нагрузки прилагается нагрузка, внутренняя структура слегка деформируется. Эта деформация изменяет сопротивление тензорезисторов, прикрепленных к датчику веса. Изменение сопротивления пропорционально приложенной нагрузке, что позволяет точно измерить вес.
Для сборки усилителя тензодатчика вам потребуются следующие компоненты:
1. Тензодатчик: выберите тензодатчик, который подходит для вашего применения. Обычная емкость варьируется от нескольких граммов до нескольких тонн.

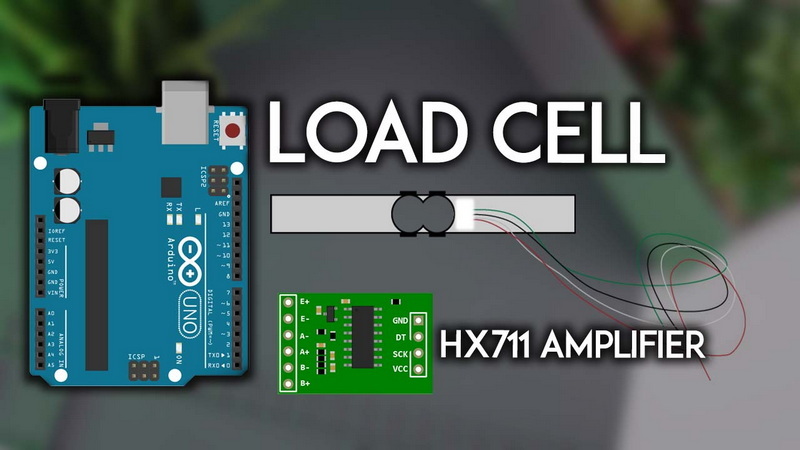

2. Микросхема усилителя: HX711 является популярным выбором для приложений с тензодатчиками. Это прецизионный 24-битный аналого-цифровой преобразователь (АЦП), разработанный специально для весов.
3. Микроконтроллер. Для считывания выходного сигнала усилителя и обработки данных можно использовать Arduino или Raspberry Pi.
4. Источник питания: убедитесь, что у вас есть подходящий источник питания для ваших компонентов, обычно 5 В для HX711.
5. Резисторы и конденсаторы. Они могут потребоваться для фильтрации и стабилизации схемы.
6. Макетная плата и перемычки: для создания прототипа вашей схемы.

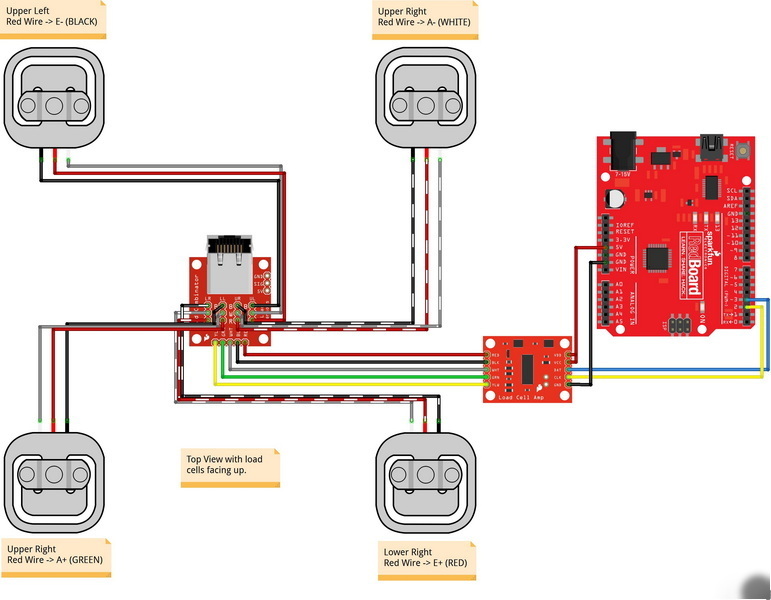

Базовая схема усилителя тензодатчика с использованием HX711 включает подключение тензодатчика к HX711, а затем подключение HX711 к микроконтроллеру. Ниже приведена простая схема подключения этих компонентов:
1. Подключите тензодатчик. Обычно тензодатчик имеет четыре провода: красный (возбуждение+), черный (возбуждение-), белый (сигнал+) и зеленый (сигнал-). Подключите их к HX711 согласно таблице данных.
2. Подключите HX711 к микроконтроллеру. HX711 имеет два контакта данных (DT и SCK), которые необходимо подключить к микроконтроллеру.
3. Подайте питание на схему. Подключите контакты VCC и GND HX711 к источнику питания.
1. Установите тензодатчик: закрепите тензодатчик на устойчивой поверхности. Убедитесь, что он правильно выровнен, чтобы избежать ошибок измерения.
2. Подключите провода тензодатчика. Используйте цветовую маркировку, упомянутую ранее, для подключения тензодатчика к HX711.
1. Подключите HX711 к тензодатчику: следуйте схеме, чтобы подключить тензодатчик к HX711.
2. Подключите HX711 к микроконтроллеру. С помощью перемычек соедините контакты DT и SCK HX711 с цифровыми контактами вашего микроконтроллера.
3. Включите HX711: подключите контакты VCC и GND к источнику питания.
3. Загрузите код. Загрузите код в свой микроконтроллер.
1. Откалибруйте тензодатчик. Поместите известные веса на тензодатчик и отрегулируйте калибровочный коэффициент в своем коде до тех пор, пока показания не будут соответствовать известным весам.
2. Проверьте настройку. После калибровки проверьте настройку с помощью различных грузов, чтобы убедиться в точности.
1. Нет выхода: проверьте все соединения и убедитесь, что тензодатчик установлен правильно.
2. Непостоянные показания: убедитесь, что тензодатчик устойчив и не подвержен вибрациям. При необходимости выполните повторную калибровку.
3. Перегрузка. Убедитесь, что приложенная нагрузка не превышает мощности весоизмерительного датчика.
Усилители тензодатчиков используются в различных приложениях, в том числе:
1. Весы: используются в коммерческих и промышленных весах для точного измерения веса.
2. Измерение силы: используется в испытательных машинах для измерения силы, приложенной к материалам.
3. Промышленная автоматизация: используется в конвейерных системах для контроля веса и обеспечения правильного распределения нагрузки.
4. Медицинские устройства: используются в медицинских весах и устройствах для контроля веса пациента.
5. Робототехника. Тензодатчики могут быть интегрированы в роботизированные системы для обеспечения обратной связи по весу и усилию, что повышает контроль и точность.
6. Сельскохозяйственное применение: используется в технологиях интеллектуального земледелия для контроля веса продукции и оптимизации процессов сбора урожая.

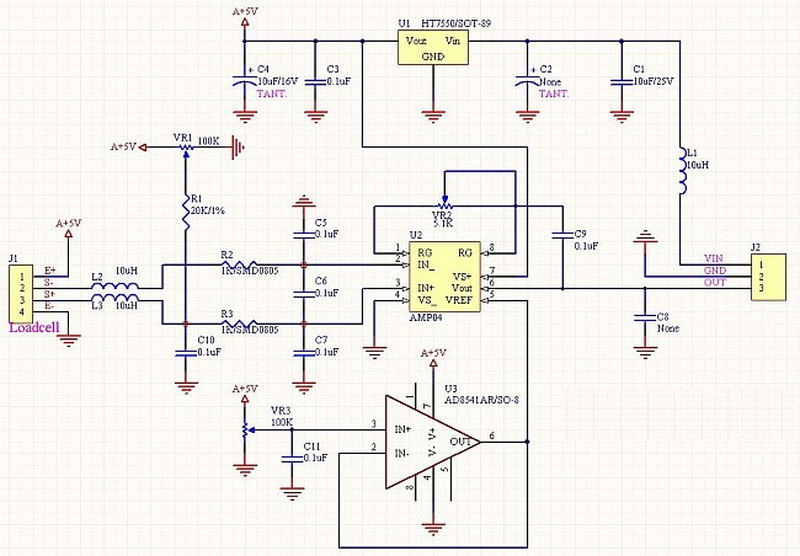

Формирование сигнала является важным этапом обработки выходного сигнала весоизмерительных датчиков. Небольшие сигналы, генерируемые тензодатчиками, часто требуют усиления и фильтрации для устранения шума. Этого можно достичь с помощью операционных усилителей (ОУ) для создания более надежного сигнала перед его отправкой в АЦП.
Внедрение методов цифровой фильтрации в код вашего микроконтроллера может помочь повысить точность ваших показаний. Такие методы, как фильтры скользящего среднего, могут сглаживать колебания данных, обеспечивая более стабильный результат.
Для приложений, где проводные соединения непрактичны, рассмотрите возможность использования беспроводных систем тензодатчиков. Эти системы обычно используют модули Bluetooth или Wi-Fi для передачи данных на удаленный дисплей или систему регистрации, что обеспечивает большую гибкость при установке.
Интеграция усилителей тензодатчиков с платформами Интернета вещей (IoT) может повысить их функциональность. Подключив систему датчиков веса к Интернету, вы можете удаленно отслеживать данные о весе, устанавливать оповещения для определенных пороговых значений веса и анализировать тенденции данных с течением времени.
Создание усилителя тензодатчика — полезный проект, который может улучшить ваше понимание электроники и измерительных систем. Следуя шагам, описанным в этой статье, вы можете создать функциональный усилитель тензодатчика, который можно будет использовать в различных приложениях. При правильной калибровке и настройке вы сможете добиться точных и надежных измерений веса.
Усилитель тензодатчиков используется для усиления небольших электрических сигналов, генерируемых тензодатчиками, что делает их пригодными для обработки и измерения. Он преобразует эти сигналы в более удобную форму для микроконтроллеров или других устройств.
При выборе датчика веса учитывайте такие факторы, как максимальная грузоподъемность, точность, размер и условия окружающей среды. Убедитесь, что тензодатчик выдерживает ожидаемый диапазон веса и подходит для условий применения.
Да, большинство усилителей тензодатчиков, таких как HX711, совместимы с популярными микроконтроллерами, такими как Arduino и Raspberry Pi. Убедитесь, что выход усилителя совместим с входными характеристиками вашего микроконтроллера.
Чтобы откалибровать тензодатчик, поместите на него известные веса и отрегулируйте калибровочный коэффициент в своем коде до тех пор, пока показания не будут соответствовать известным весам. Для достижения точных результатов может потребоваться несколько итераций.
Усилители датчиков нагрузки обычно используются в весах, системах измерения силы, промышленной автоматизации, медицинских приборах и робототехнике. Они необходимы в любом приложении, требующем точного измерения веса или силы.
