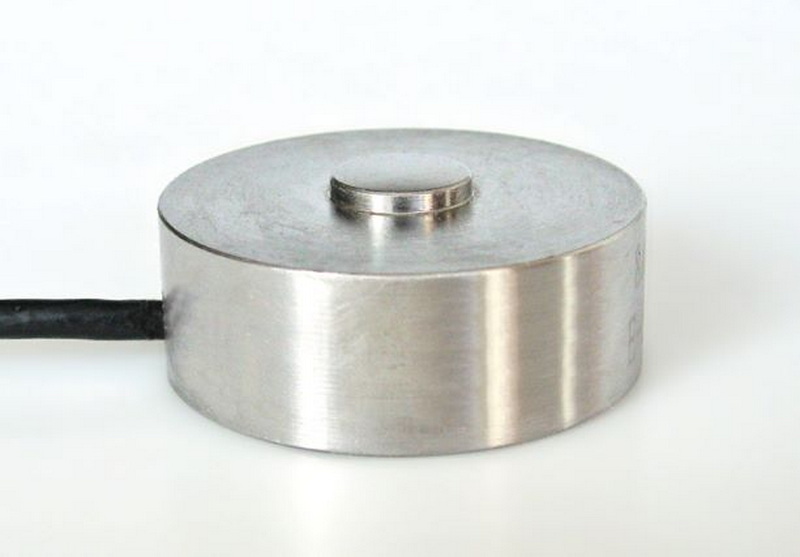

A датчик нагрузки является важнейшим компонентом в различных приложениях, включая весы, промышленную автоматизацию и системы измерения силы. Он преобразует механическую силу в электрический сигнал, что позволяет проводить точные измерения. В этой статье мы рассмотрим процесс изготовления датчика силы, необходимые материалы и принципы его работы. Мы также добавим изображения и видео, чтобы проиллюстрировать необходимые шаги.
Прежде чем углубляться в конструкцию тензодатчика, важно понять его основные компоненты и то, как он работает. Тензодатчик обычно состоит из металлического корпуса, тензорезисторов и схемы формирования сигнала. Металлический корпус деформируется под нагрузкой, и тензорезисторы измеряют эту деформацию, преобразуя ее в электрический сигнал.
Существует несколько типов тензодатчиков, в том числе:
1. Тензодатчики: наиболее распространенный тип, использующий тензодатчики для измерения деформации.

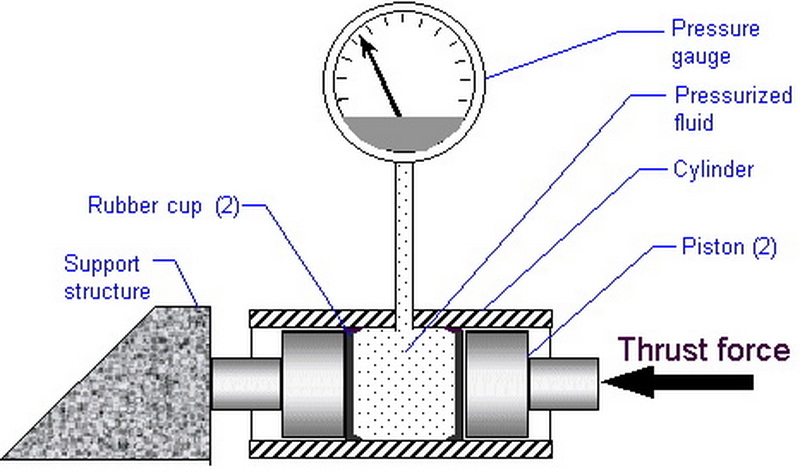

2. Гидравлические тензодатчики. Для измерения силы используйте гидравлическую жидкость.
3. Пневматические тензодатчики. Для измерения веса используйте давление воздуха.
4. Емкостные тензодатчики. Измерьте изменения емкости из-за деформации.
В этой статье мы сосредоточимся на создании тензодатчика, поскольку он является наиболее широко используемым и простым в изготовлении.
Чтобы сделать тензодатчик, вам потребуются следующие материалы:
- Металлический блок: алюминий или сталь предпочтительнее из-за его прочности и долговечности.
- Тензодатчики: доступны в различных конфигурациях; выберите те, которые подходят для вашего применения.
- Клей: прочный эпоксидный или цианакрилатный клей для крепления тензорезисторов к металлическому блоку.
- Провода: для подключения тензорезисторов к схеме формирования сигнала.
- Схема формирования сигнала: это может быть простая схема усилителя или специальный усилитель с тензодатчиком, например HX711.
- Источник питания: стабильный источник питания для схемы.
- Мультиметр: для тестирования и калибровки.

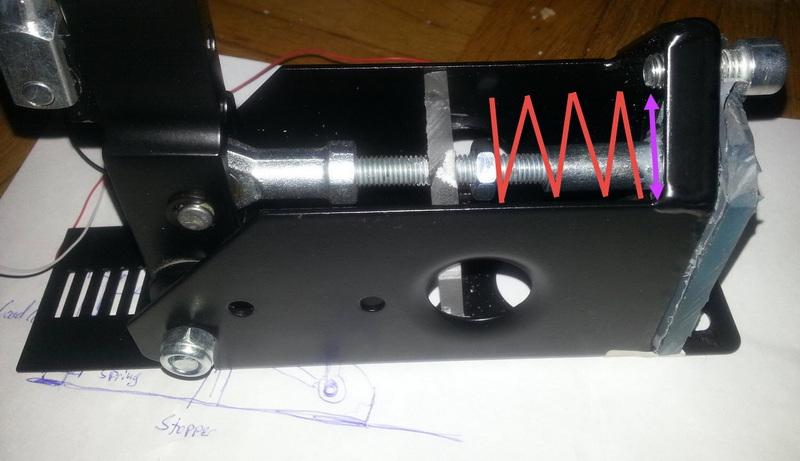

Начните с выбора металлического блока, который будет служить основой для вашего тензодатчика. Размер и форма будут зависеть от вашего конкретного применения. Для большинства применений достаточно прямоугольного блока размером примерно 5 см х 10 см х 2 см.
1. Отрежьте металлический блок. При необходимости отрежьте металлический блок до нужных размеров с помощью пилы.
2. Сгладьте края: используйте напильник или наждачную бумагу, чтобы сгладить неровные края и обеспечить чистую поверхность тензорезисторов.
Следующий шаг – прикрепить тензорезисторы к металлическому блоку. Это критический шаг, поскольку точность тензодатчика зависит от правильного размещения тензодатчиков.
1. Очистите поверхность. Очистите место крепления тензорезисторов изопропиловым спиртом. Это обеспечивает прочную связь.
2. Разместите тензорезисторы. В зависимости от конструкции вам может потребоваться разместить несколько тензорезисторов. Обычной конфигурацией является использование четырех манометров в мостовой конструкции Уитстона.
3. Нанесите клей. Аккуратно нанесите тонкий слой клея на заднюю часть каждого тензорезистора и прижмите его к металлическому блоку. Убедитесь, что под ним нет пузырьков воздуха.
4. Дайте затвердеть: дайте клею затвердеть в соответствии с инструкциями производителя.
После того как тензорезисторы надежно закреплены, следующим шагом будет подключение их к схеме формирования сигнала.
1. Определите провода. Каждый тензодатчик имеет два провода. Определите положительные и отрицательные выводы для каждого датчика.
2. Подключите провода. С помощью припоя соедините провода тензорезисторов с входными клеммами схемы формирования сигнала. При использовании моста Уитстона следуйте соответствующей схеме подключения.
3. Изолируйте соединения. Используйте термоусадочную трубку или изоленту, чтобы изолировать соединения и предотвратить короткое замыкание.
Схема формирования сигнала усиливает слабые электрические сигналы, генерируемые тензорезисторами, что облегчает их считывание.
1. Выберите усилитель: HX711 является популярным выбором для приложений с датчиками веса благодаря простоте использования и встроенному аналого-цифровому преобразованию.
2. Подключите цепь. Следуйте инструкциям производителя, чтобы подключить тензодатчик к HX711. Обычно выход тензорезистора подключают ко входу HX711.
3. Подайте питание на схему. Подключите схему к стабильному источнику питания, убедившись, что напряжение соответствует спецификациям HX711.
Калибровка необходима для того, чтобы ваш тензодатчик обеспечивал точные измерения.
1. Подготовьте гири: соберите набор известных гирь для калибровки. Это могут быть стандартные гири или предметы домашнего обихода с известной массой.
2. Запишите показания: поместите гири на тензодатчик и запишите выходной сигнал схемы формирования сигнала.
3. Создайте калибровочную кривую: нанесите на график известные веса против выходных показаний, чтобы создать калибровочную кривую. Это поможет вам преобразовать будущие показания в точные измерения веса.
После калибровки пришло время проверить тензодатчик, чтобы убедиться в его правильной работе.
1. Применяйте известные веса: начните с небольших весов и постепенно увеличивайте нагрузку.
2. Выход монитора: наблюдайте за выходным сигналом схемы формирования сигнала. Он должен точно соответствовать известным весам.
3. Отрегулируйте калибровку. Если показания неточны, повторите процесс калибровки и внесите необходимые корректировки.
Тензодатчики имеют широкий спектр применения в различных отраслях:
- Весы: используются в коммерческих и промышленных весах для точного измерения веса.
- Измерение силы: используется в испытательных машинах для измерения сил растяжения и сжатия.
- Автоматизированные системы: интегрированы в роботизированные системы для точного мониторинга нагрузки.
- Медицинские устройства: используются в больничном оборудовании для наблюдения за пациентами и выдачи лекарств.
- Аэрокосмические испытания. Тензодатчики используются в аэрокосмической отрасли для измерения сил во время испытаний компонентов и систем.
Тензодатчики обладают рядом преимуществ, которые делают их идеальными для различных применений:
1. Высокая точность. Тензодатчики обеспечивают точные измерения, что делает их пригодными для применений, где точность имеет решающее значение.
2. Долговечность. Тензодатчики, изготовленные из прочных материалов, выдерживают суровые условия эксплуатации и большие нагрузки.
3. Универсальность: их можно использовать в широком спектре применений: от промышленных масштабов до медицинских устройств.
4. Простота интеграции. Тензодатчики можно легко интегрировать в существующие системы, что позволяет плавно модернизировать измерительные возможности.
Хотя весоизмерительные датчики высокоэффективны, при их разработке и внедрении существуют проблемы:
1. Чувствительность к температуре. На датчики веса могут влиять изменения температуры, что может привести к ошибкам измерений. Необходимо использовать надлежащие методы термической компенсации.
2. Механическое напряжение. Перегрузка весоизмерительного датчика может привести к необратимому повреждению. Очень важно выбрать тензодатчик с соответствующей емкостью для предполагаемого применения.
3. Сложность калибровки. Точная калибровка имеет решающее значение для надежных измерений, и это может быть сложный процесс, требующий пристального внимания к деталям.
Создание тензодатчика — это полезный проект, сочетающий в себе принципы механики и электроники. Выполнив действия, описанные в этой статье, вы сможете создать функциональный тензодатчик, подходящий для различных применений. Не забывайте уделять пристальное внимание процессу калибровки, поскольку он имеет решающее значение для обеспечения точных измерений. Используя подходящие материалы и тщательно продуманную конструкцию, вы сможете успешно создать датчик силы, отвечающий вашим потребностям.
Тензодатчик — это преобразователь, который преобразует механическую силу в электрический сигнал. Он обычно используется в весах и приложениях для измерения силы.
Тензодатчик работает путем измерения деформации металлического тела под нагрузкой. Тензодатчики, прикрепленные к металлическому корпусу, меняют свое сопротивление при растяжении или сжатии, и это изменение преобразуется в электрический сигнал.
Для сборки тензодатчика вам понадобится металлический блок, тензорезисторы, клей, провода, схема формирования сигнала, блок питания и мультиметр.
Чтобы откалибровать тензодатчик, вам необходимо применить известные веса, записать выходной сигнал схемы формирования сигнала и создать калибровочную кривую для корреляции весов с выходными показаниями.
Тензодатчики используются в различных приложениях, включая весы, системы измерения силы, автоматизированные системы, медицинские устройства и аэрокосмические испытания.
