Создание собственного тензодатчика может оказаться полезным проектом, особенно для тех, кто интересуется электроникой, инженерией или проектами «сделай сам». Тензодатчик — это тип преобразователя, который преобразует силу в электрический сигнал. Эта статья расскажет вам о процессе изготовления собственного тензодатчика, включая необходимые материалы, процесс изготовления и способы его калибровки для получения точных измерений.
Прежде чем погрузиться в процесс строительства, важно понять, что такое датчик нагрузки есть и как это работает. Тензодатчики обычно используются в весах, промышленном применении и различных измерительных системах. Обычно они состоят из металлического элемента, который деформируется под нагрузкой, и эта деформация измеряется с помощью тензодатчиков.
Существует несколько типов тензодатчиков, в том числе:
1. Тензодатчики: это наиболее распространенный тип, в котором для измерения деформации используются тензодатчики.
2. Гидравлические тензодатчики. Они используют давление жидкости для измерения веса.
3. Пневматические тензодатчики. Для измерения они используют давление воздуха.
4. Емкостные тензодатчики. Они измеряют изменения емкости из-за деформации.
В этом проекте мы сосредоточимся на создании тензодатчика, поскольку это наиболее доступный и широко используемый тип.
Чтобы сделать тензодатчик своими руками, вам потребуются следующие материалы:
- Тензодатчики: это ключевые компоненты, которые измеряют деформацию тензодатчика.
- Металлическая балка или пластина: будет служить несущим элементом. Обычно используется алюминий или сталь.
- Клей: прочный клей, например эпоксидный, для крепления тензорезисторов к металлической балке.
- Провода: для подключения тензорезисторов к измерительной цепи.
- Arduino или микроконтроллер: для считывания выходных данных тензодатчика.
- Усилитель тензодатчика: например, HX711, для усиления сигнала от тензодатчиков.
- Источник питания: для питания Arduino и усилителя.
- Макетная плата и перемычки: для создания прототипа схемы.

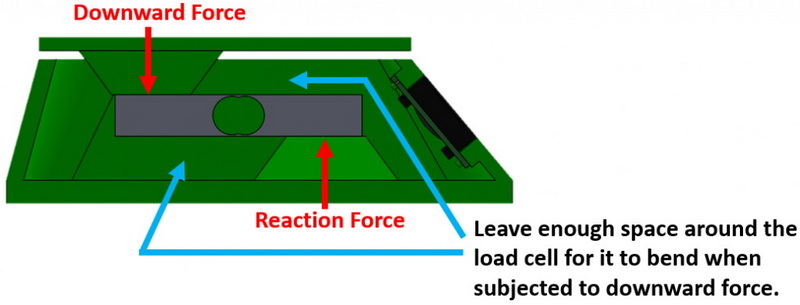

Начните с обрезки металлической балки или пластины до желаемого размера. Размеры будут зависеть от максимальной нагрузки, которую вы собираетесь измерить. Обычный размер для небольших проектов составляет около 10 см в длину и 2 см в ширину. Толщина бруса также важна; более толстая балка выдерживает большую нагрузку, но может потребовать более точной калибровки.
1. Очистите поверхность. Убедитесь, что поверхность металлической балки чистая и не содержит мусора и жира. Этот шаг имеет решающее значение для обеспечения прочной связи между тензорезисторами и металлом.
2. Разместите тензорезисторы. Разместите тензорезисторы на балке там, где ожидается наибольшая деформация. Обычно это центр балки для равномерной нагрузки. Для повышения точности можно использовать несколько тензорезисторов.
3. Нанесите клей. Прикрепите тензорезисторы к металлической балке с помощью прочного клея. Следуйте инструкциям производителя относительно времени отверждения. Убедитесь, что датчики выровнены правильно, чтобы максимизировать чувствительность.
После того, как тензорезисторы надежно прикреплены, вам нужно будет их подключить. Тензорезисторы обычно подключаются по схеме моста Уитстона для повышения точности и чувствительности.
1. Подключите провода: используйте тонкие провода для подключения тензорезисторов в соответствии с конфигурацией моста Уитстона. Такая конфигурация помогает нейтрализовать колебания температуры и другие шумы.
2. Паяные соединения: убедитесь, что все соединения надежно припаяны, чтобы предотвратить ослабление соединений. Хорошая пайка необходима для надежных измерений.

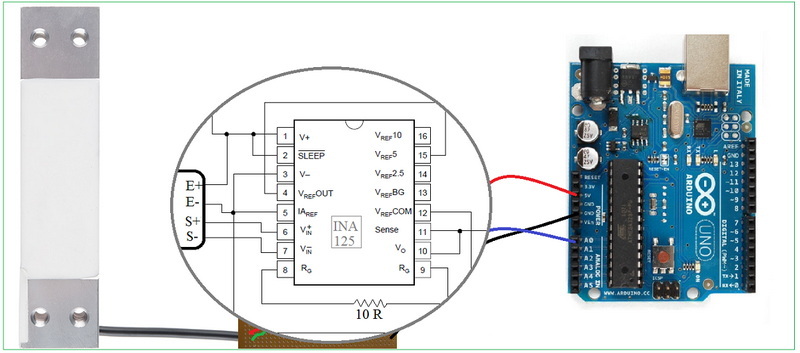

1. Подключите усилитель: Подключите выход тензорезистора к усилителю тензодатчика (например, HX711). Этот усилитель усилит слабый сигнал от тензорезисторов до уровня, который может быть считан Arduino.
2. Включите усилитель. Подключите усилитель к источнику питания, убедившись, что оно соответствует требуемому напряжению. Большинство усилителей тензодатчиков работают при напряжении 5 В.

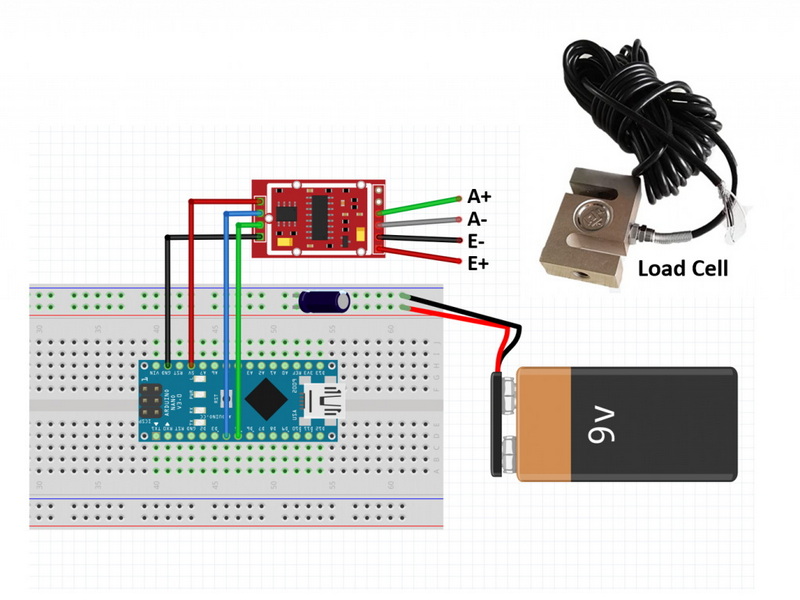

1. Подключите Arduino: подключите выход усилителя тензодатчика к Arduino. Обычно вы подключаете контакты данных и синхронизации от HX711 к Arduino.
2. Загрузить код: используйте библиотеку Arduino для HX711, чтобы считать данные из тензодатчика. В Интернете можно найти множество примеров, которые могут помочь вам начать работу. Обязательно измените код в соответствии с вашей конкретной конфигурацией проводки.
Калибровка имеет решающее значение для обеспечения точных измерений. Чтобы откалибровать тензодатчик:
1. Примените известные веса. Начните с применения известных весов к тензодатчику и записи выходных данных с Arduino. Используйте гири, которые легко измерить, например, стандартные гири из спортзала или кухонные весы.
2. Отрегулируйте калибровочный коэффициент: используйте записанные значения для корректировки калибровочного коэффициента в вашем коде Arduino до тех пор, пока выходные данные не будут соответствовать известным весам. Этот шаг может потребовать нескольких итераций для достижения желаемой точности.
После калибровки пришло время протестировать ваш тензодатчик. Применяйте разные веса и наблюдайте за выходными данными Arduino. Убедитесь, что показания последовательны и точны. Если вы заметили несоответствия, повторите процесс калибровки. Тестирование с использованием различных гирь поможет вам понять производительность и ограничения весоизмерительного датчика.
Теперь, когда вы успешно собрали и откалибровали свой тензодатчик, вы можете использовать его в различных приложениях:
- Весы: интегрируйте их в цифровые весы для точных измерений. Это может быть полезно для домашнего использования, например, для взвешивания ингредиентов для приготовления пищи или измерения багажа.
- Измерение силы: используйте его в экспериментах для измерения силы, приложенной к объекту. Это может быть особенно полезно в образовательных учреждениях или исследовательских проектах.
- Робототехника: внедрите ее в роботизированные системы для контроля нагрузки и баланса. Например, робот может использовать тензодатчик, чтобы регулировать захват объекта в зависимости от его веса.
Если у вас возникли проблемы с тензодатчиком, примите во внимание следующие советы по устранению неполадок:
- Непостоянные показания: проверьте все соединения и убедитесь, что тензорезисторы надежно закреплены. Ослабленные соединения могут привести к колебаниям показаний.
- Нет выхода: убедитесь, что усилитель запитан и правильно подключен к Arduino. Убедитесь, что код правильно загружен и работает.
- Проблемы с калибровкой: повторите процесс калибровки и убедитесь, что вы используете точные гири. При необходимости выполните повторную калибровку, используя другой набор известных гирь.
После того как вы успешно создали свой тензодатчик, вы можете изучить более продвинутые функции:
- Регистрация данных: рассмотрите возможность добавления функции регистрации данных в вашу настройку Arduino. Это позволит вам записывать измерения с течением времени для анализа.
- Беспроводная связь: реализация беспроводной связи (например, с помощью Bluetooth или Wi-Fi) для отправки данных на компьютер или смартфон для мониторинга в режиме реального времени.
- Несколько тензодатчиков: для более крупных приложений вы можете подключить несколько тензодатчиков для измерения различных точек силы. Это может быть полезно в промышленных условиях или для более сложных систем взвешивания.
Создание собственного тензодатчика — это увлекательный проект, который расширяет ваше понимание электроники и измерительных систем. Используя подходящие материалы и тщательно продуманную конструкцию, вы можете создать функциональный тензодатчик для различных применений. Будь то личные проекты или образовательные цели, этот тензодатчик, сделанный своими руками, может предоставить ценную информацию о мире измерения силы и веса.
Датчик нагрузки — это преобразователь, который преобразует силу в электрический сигнал. Обычно он состоит из металлического элемента, который деформируется под нагрузкой, и эта деформация измеряется с помощью тензодатчиков. Затем выходной сигнал может быть обработан для определения приложенного веса или силы.
Хотя вы можете использовать различные металлы, наиболее распространенным выбором являются алюминий и сталь из-за их прочности и доступности. Выбор металла повлияет на чувствительность весоизмерительного датчика и максимальную грузоподъемность.
Вы можете проверить калибровку, применив известные веса и сравнив выходные данные тензодатчика с ожидаемыми значениями. Если показания последовательны и точны, ваш тензодатчик откалиброван правильно.
Несогласованные показания могут быть вызваны ослабленными соединениями, неправильной проводкой или факторами окружающей среды, такими как изменения температуры. Проверьте все соединения, убедитесь, что тензорезисторы надежно закреплены, и рассмотрите возможность использования более стабильной среды для тестирования.
Да, датчики веса можно использовать в различных приложениях, помимо взвешивания, включая измерение силы в экспериментах, мониторинг нагрузки в роботизированных системах и даже в промышленной автоматизации для процессов контроля качества.
