Тензодатчики являются важными компонентами в различных приложениях, включая весы, промышленную автоматизацию и системы измерения силы. Они преобразуют механическую силу в электрический сигнал, который можно измерить и проанализировать. Понимание того, как измерять выходное напряжение тензодатчика, имеет решающее значение для обеспечения точных показаний и правильного функционирования системы. В этой статье мы рассмотрим процесс измерения напряжения тензодатчиков, необходимое оборудование и рекомендации, которым следует следовать.
A датчик нагрузки Это преобразователь, который преобразует силу или вес в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, который использует принцип тензодатчиков для измерения деформации. Когда к тензодатчику прилагается нагрузка, он слегка деформируется, вызывая изменение сопротивления тензодатчиков. Это изменение сопротивления преобразуется в сигнал напряжения, который можно измерить.
1. Тензодатчики сжатия. Эти тензодатчики измеряют силу, приложенную при сжатии. Они обычно используются в таких приложениях, как весы и испытания материалов.
2. Тензодатчики растяжения. Эти тензодатчики измеряют силу, приложенную при растяжении. Они часто используются в таких приложениях, как подвесные весы и крановые весы.

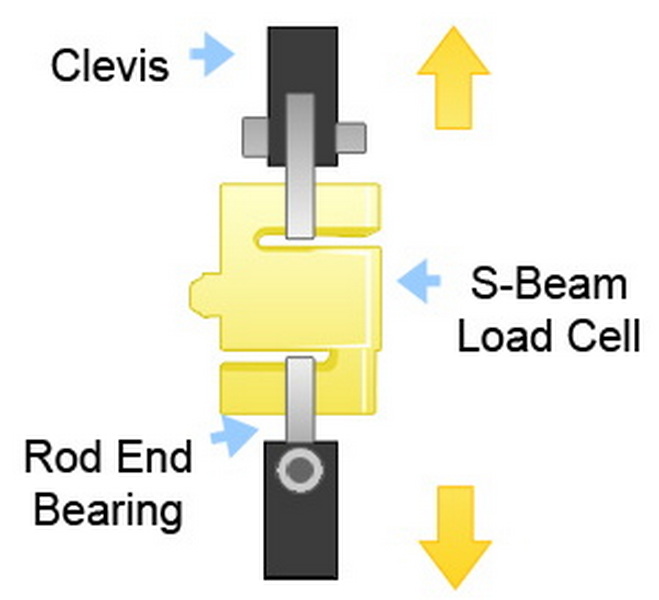

3. Тензодатчики S-типа. Эти тензодатчики могут измерять силы как растяжения, так и сжатия. Они универсальны и широко используются в различных сферах.
4. Тензодатчики с поперечной балкой. Эти датчики нагрузки предназначены для измерения сил сдвига и обычно используются в платформенных весах.
5. Тензодатчики изгибаемой балки. Эти тензодатчики измеряют изгибающие силы и часто используются в приложениях, где пространство ограничено.
Для измерения выходного напряжения тензодатчика вам понадобится следующее оборудование:
- Тензодатчик: тензодатчик, который вы хотите измерить.
- Источник питания: стабильный источник питания для подачи напряжения возбуждения на тензодатчик.
- Мультиметр: цифровой мультиметр для измерения выходного напряжения тензодатчика.
- Проводка: соответствующая проводка для подключения тензодатчика к источнику питания и мультиметру.
- Веса: известные веса, которые следует применить к датчику веса для испытаний.

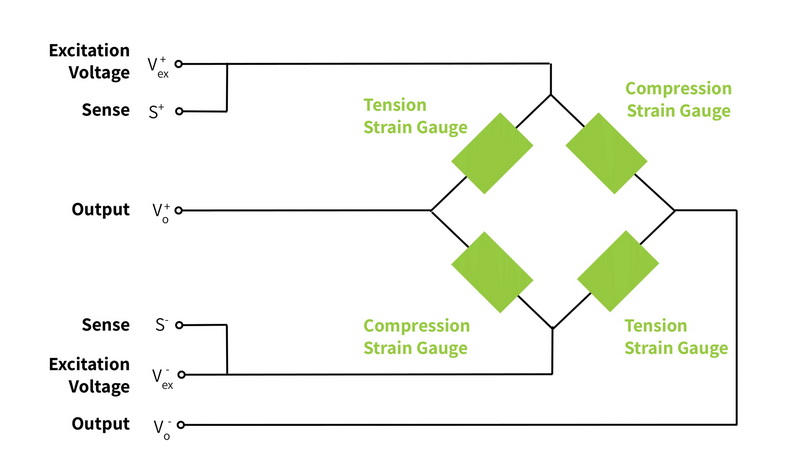

Прежде чем начать, важно понять конфигурацию проводки вашего весоизмерительного датчика. Большинство датчиков веса имеют четыре провода: два для напряжения возбуждения (часто обозначаются как +V и -V) и два для выходного сигнала (часто обозначаются как +S и -S). Подробные инструкции по подключению см. в техническом описании весоизмерительного датчика.
1. Подключите источник питания: Подключите провода возбуждения тензодатчика к источнику питания. Убедитесь, что напряжение источника питания соответствует характеристикам тензодатчика (обычно 5 В или 10 В).
2. Подключите мультиметр. Подключите щупы мультиметра к выходным проводам тензодатчика. Положительный щуп следует подключить к проводу +S, а отрицательный щуп — к проводу -S.
Чтобы точно измерить выходное напряжение, приложите к тензодатчику известный груз. Этот вес должен находиться в пределах номинальной мощности весоизмерительного датчика. Например, если вы используете тензодатчик массой 100 кг, вы можете применить груз массой 10 кг.

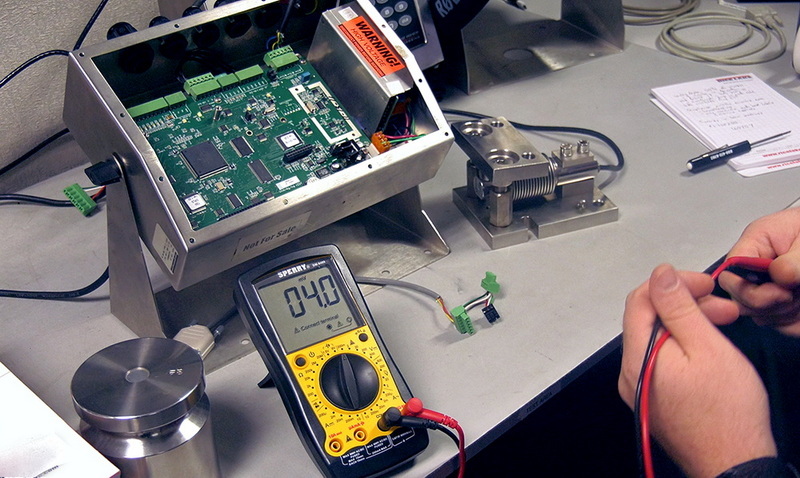

При включенном тензодатчике и приложенном известном весе наблюдайте за показаниями мультиметра. Выходное напряжение будет варьироваться в зависимости от приложенного веса. Запишите это показание напряжения.
Для обеспечения точности повторите процесс измерения с другими известными весами. Это поможет вам установить связь между приложенным весом и выходным напряжением.
Выходное напряжение тензодатчика обычно очень мало, часто в диапазоне милливольт. Например, тензодатчик может выдавать выходное напряжение 1 мВ на каждый 1 кг приложенного груза. Это означает, что для веса 10 кг выходное напряжение составит примерно 10 мВ.
Калибровка необходима для того, чтобы тензодатчик давал точные показания. Калибровка включает сравнение выходного напряжения тензодатчика с известными весами и соответствующую настройку системы. Этот процесс может потребовать специального оборудования и должен выполняться регулярно для обеспечения точности.
На выходное напряжение тензодатчика могут повлиять несколько факторов, в том числе:
- Температура: датчики веса могут быть чувствительны к изменениям температуры, что может повлиять на их точность. Очень важно эксплуатировать датчики веса в указанном температурном диапазоне.
- Механическое напряжение: перегрузка тензодатчика может привести к необратимому повреждению и повлиять на его производительность. Всегда следите за тем, чтобы приложенная нагрузка не превышала номинальную мощность весоизмерительного датчика.

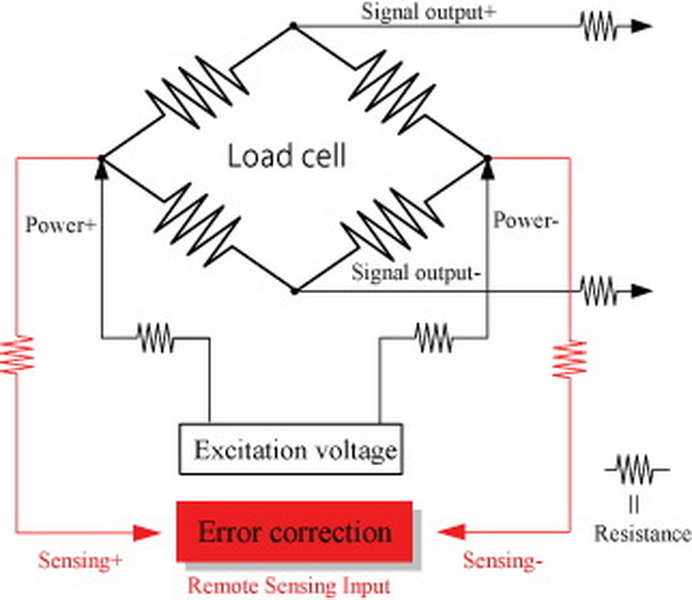

- Электрический шум: электрические помехи от близлежащего оборудования могут повлиять на выходной сигнал. Правильное экранирование и заземление могут помочь свести к минимуму эту проблему.
1. Используйте стабильный источник питания. Убедитесь, что источник питания обеспечивает стабильное напряжение, чтобы избежать колебаний выходного сигнала.
2. Сведите к минимуму электрические шумы: держите проводку как можно короче и вдали от источников электрического шума, таких как двигатели или трансформаторы.
3. Выполняйте регулярную калибровку. Регулярно калибруйте тензодатчик, чтобы обеспечить точные измерения.
4. Используйте правильные гири. Всегда используйте калиброванные гири для тестирования, чтобы обеспечить точность.
5. Документирование измерений: записывайте все измерения и калибровки для использования в будущем.
Если у вас возникли проблемы при измерении напряжения тензодатчика, примите во внимание следующие советы по устранению неполадок:
- Нет выходного напряжения: проверьте соединения проводов и убедитесь, что источник питания работает правильно.
- Непоследовательные показания: убедитесь, что тензодатчик правильно откалиброван и используемые гири точны.
- Электрический шум: если вы заметили колебания показаний, постарайтесь свести к минимуму электрический шум, отрегулировав проводку или переместив установку.
Тензодатчики используются в широком спектре приложений в различных отраслях промышленности. Некоторые распространенные приложения включают в себя:
- Весы: Тензодатчики являются основным компонентом электронных весов, обеспечивающим точные измерения веса.
- Промышленная автоматизация: датчики веса используются в автоматизированных системах для мониторинга и управления процессами, такими как заполнение контейнеров точным количеством материала.
- Испытание материалов: датчики веса используются в лабораториях для проверки прочности и долговечности материалов путем измерения силы, приложенной во время испытания.
- Медицинское оборудование: датчики веса используются в медицинских устройствах, таких как подъемники для пациентов и весы, для обеспечения точного измерения веса при уходе за пациентами.
- Испытания в аэрокосмической и автомобильной промышленности. Тензодатчики используются для проверки структурной целостности компонентов в аэрокосмической и автомобильной промышленности.
Измерение выходного напряжения тензодатчика — это простой процесс, требующий пристального внимания к деталям. Следуя шагам, описанным в этой статье, вы сможете обеспечить точные измерения и поддерживать правильное функционирование вашей системы датчиков веса. Регулярная калибровка и соблюдение передового опыта помогут вам добиться надежных результатов в ваших приложениях.
Типичное выходное напряжение тензодатчика находится в диапазоне милливольт, часто около 1 мВ на кг приложенного груза. Это может варьироваться в зависимости от характеристик тензодатчика.
Рекомендуется калибровать датчик веса не реже одного раза в год или всякий раз, когда вы замечаете расхождения в измерениях. Регулярная калибровка обеспечивает точность и надежность.
Да, но вы должны убедиться, что тензодатчик рассчитан на использование на открытом воздухе и защищен от таких факторов окружающей среды, как влага, пыль и экстремальные температуры.
Проверьте соединения проводов, убедитесь, что тензодатчик правильно откалиброван, и сведите к минимуму электрические помехи в окружающей среде. Если проблема не устранена, обратитесь к производителю.
При выборе датчика силы для вашего применения учитывайте такие факторы, как максимальная допустимая нагрузка, тип нагрузки (растяжение или сжатие), условия окружающей среды и требуемая точность.
