● Принципы измерения тензодатчиков
● Методы калибровки тензодатчиков
● Измерение выходных сигналов тензодатчика
● Применение датчиков силы в различных отраслях промышленности
● Обеспечение точности измерений
● Устранение распространенных проблем с датчиками веса
● Усовершенствованные методы измерения тензодатчиков
>> 1. Как часто мне следует калибровать датчики веса?
>> 2. В чем разница между тензодатчиком и тензодатчиком?
>> 3. Как мне выбрать правильную емкость для своего тензодатчика?
>> 4. Что вызывает дрейф нуля в тензодатчиках и как его можно исправить?
>> 5. Могут ли тензодатчики измерять силы растяжения и сжатия?
Тензодатчики являются важнейшими компонентами в различных отраслях промышленности и служат основой систем измерения веса и силы. Эти прецизионные инструменты преобразуют механическую силу в электрические сигналы, обеспечивая точные измерения в различных приложениях: от промышленных масштабов до аэрокосмических испытаний. Понимание того, как измерить датчик нагрузки правильность имеет важное значение для обеспечения надежности и точности ваших измерительных систем.
Прежде чем углубляться в методы измерения, важно ознакомиться с различными типами доступных датчиков веса. Каждый тип предназначен для конкретных применений и диапазонов измерений.

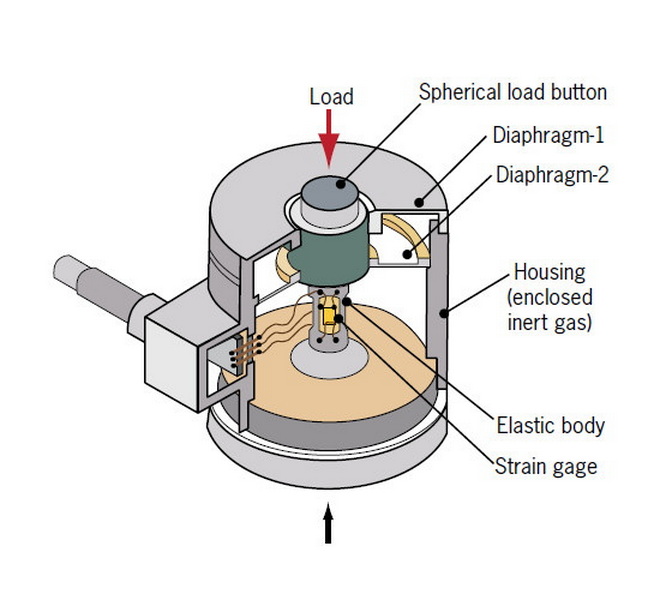

1. Тензодатчики: наиболее распространенный тип, использующий тензодатчики для измерения деформации под действием приложенной силы.
2. Гидравлические тензодатчики. Для измерения силы используется давление жидкости, что идеально подходит для суровых условий эксплуатации.
3. Пневматические тензодатчики: для измерения силы используйте давление воздуха, подходящее для применения в чистых помещениях.
4. Емкостные тензодатчики: измеряйте силу посредством изменения электрической емкости.
5. Пьезоэлектрические датчики силы: генерируют электрический заряд, пропорциональный приложенной силе, что отлично подходит для динамических измерений.
Каждый тип тензодатчиков имеет свои сильные стороны и ограничения. Например, тензодатчики универсальны и экономичны, что делает их популярными в различных отраслях промышленности. Гидравлические тензодатчики, с другой стороны, превосходно работают в суровых условиях, где электронные компоненты могут выйти из строя.

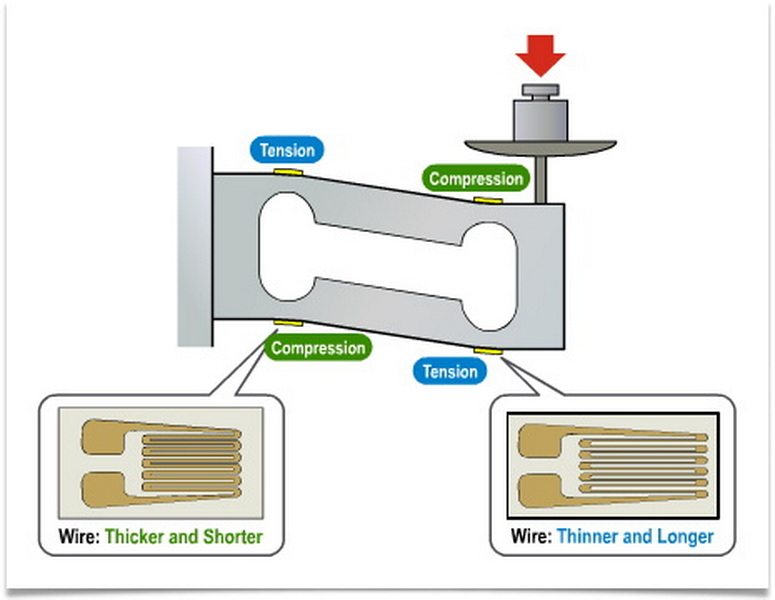

В основе технологии тензодатчиков лежит принцип преобразования механической силы в электрические сигналы. Для тензодатчиков, которые наиболее широко используются, этот процесс включает в себя следующие этапы:
1. Приложение силы. Когда к тензодатчику прилагается сила, это вызывает небольшую деформацию структуры ячейки.
2. Деформация тензодатчика. Эта деформация передается тензодатчикам, прикрепленным к тензодатчику.
3. Изменение сопротивления. По мере деформации тензорезисторов их электрическое сопротивление изменяется пропорционально приложенной силе.
4. Генерация сигнала: изменение сопротивления преобразуется в измеримый электрический сигнал, обычно в милливольтах (мВ).
5. Усиление сигнала: небольшой электрический сигнал затем усиливается и обрабатывается для измерения или отображения.
Понимание этих принципов имеет решающее значение для точных измерений тензодатчиков и устранения потенциальных проблем.
Калибровка — это критически важный процесс, обеспечивающий точность и надежность измерений весоизмерительных датчиков. Правильные методы калибровки помогают поддерживать целостность измерений и соответствовать отраслевым стандартам.
Процесс калибровки обычно включает в себя следующие этапы:
1. Калибровка нуля: отрегулируйте выходной сигнал датчика нагрузки на ноль при отсутствии приложения силы.
2. Калибровка диапазона: примените известный вес, обычно близкий к полной мощности тензодатчика, и соответствующим образом отрегулируйте выходной сигнал.
3. Проверка линейности. Проверьте датчик нагрузки в нескольких точках по всему диапазону, чтобы гарантировать линейный отклик.
4. Проверка гистерезиса: проверьте разницу выходных сигналов между циклами загрузки и разгрузки.
5. Тестирование повторяемости: выполните несколько измерений при одной и той же нагрузке, чтобы проверить согласованность.
Рекомендуется калибровать датчики веса ежегодно или чаще в требовательных приложениях. Всегда документируйте процесс калибровки, включая дату, метод и информацию о техническом специалисте, для обеспечения качества и прослеживаемости.
Точное измерение выходных сигналов тензодатчиков имеет решающее значение для точных измерений силы и веса. Тензодатчики обычно выдают сигналы на уровне милливольт, которые требуют правильного обращения и интерпретации. Для измерения выходных сигналов тензодатчиков:
1. Подключите высокоточный мультиметр или систему сбора данных к сигнальным проводам тензодатчика.
2. Настройте измерительное устройство на показания милливольт (мВ) или шкалу, соответствующую выходному сигналу вашего весоизмерительного датчика.
3. Приложите к тензодатчику известную силу или вес.
4. Запишите выходной сигнал и сравните его с ожидаемым значением, основанным на характеристиках весоизмерительного датчика.
Помните, что факторы окружающей среды, такие как температура и влажность, могут влиять на выходные характеристики весоизмерительных датчиков. Всегда учитывайте эти переменные при интерпретации измерений.
Тензодатчики находят применение в широком спектре отраслей, каждая из которых имеет уникальные требования и задачи:
1. Производство: контроль качества, тестирование материалов и автоматизация процессов.
2. Транспорт: взвешивание транспортных средств, контроль загрузки груза, системы веса и балансировки воздушных судов.
3. Сельское хозяйство: управление хранением зерна, взвешивание скота и мониторинг урожайности.
4. Здравоохранение: взвешивание пациентов, фармацевтическое производство и медицинские исследования.
5. Аэрокосмическая промышленность: структурные испытания, измерение тяги и мониторинг полезной нагрузки.
6. Строительство: мониторинг нагрузки крана, мониторинг состояния конструкций и испытания материалов.
Для каждого применения могут потребоваться определенные типы датчиков нагрузки и методы измерения. Например, для измерения динамической силы при аэрокосмических испытаниях могут использоваться пьезоэлектрические тензодатчики, тогда как статическое взвешивание в сельском хозяйстве часто опирается на технологию тензодатчиков.
Достижение и поддержание высокой точности измерений имеет первостепенное значение в приложениях с датчиками веса. На точность влияют несколько факторов:
1. Правильная установка: убедитесь, что тензодатчик установлен правильно и выровнен по направлению силы.
2. Контроль окружающей среды: сведите к минимуму колебания температуры и вибрации, которые могут повлиять на измерения.
3. Регулярная калибровка. Поддерживайте согласованный график калибровки, чтобы учесть дрейф с течением времени.
4. Формирование сигнала: используйте соответствующие усилители и фильтры для обработки выходного сигнала тензодатчика.
5. Сбор данных. Используйте аналого-цифровые преобразователи высокого разрешения для точных измерений.
6. Приложение нагрузки. Прикладывайте усилия последовательно и в пределах указанного диапазона весоизмерительного датчика.
Учитывая эти факторы, вы можете значительно повысить точность и надежность измерений весоизмерительных датчиков.
Даже при правильном уходе и обслуживании тензодатчики могут испытывать проблемы, влияющие на их работу. Вот некоторые распространенные проблемы и шаги по их устранению:
1. Дрейф нуля. Если тензодатчик не возвращается к нулю после разгрузки, проверьте его на наличие мусора, выполните повторную калибровку или осмотрите его на наличие повреждений.
2. Нелинейность: выполните проверку линейности и при необходимости выполните повторную калибровку. Сильная нелинейность может указывать на повреждение из-за перегрузки.
3. Неверные показания: проверьте электрические соединения, защитите проводку от электромагнитных помех и проверьте на предмет проникновения влаги.
4. Пониженная чувствительность: проверьте напряжение возбуждения, проверьте на наличие механических повреждений и повторно откалибруйте тензодатчик.
5. Защита от перегрузки. Убедитесь, что установлены стопорные механизмы для предотвращения случайной перегрузки.
При устранении неполадок всегда начинайте с самой простой возможной причины и систематически работайте над потенциальными проблемами.
По мере развития технологий появляются новые методы, улучшающие измерения весоизмерительных датчиков:
1. Цифровые тензодатчики. Встроенные аналого-цифровые преобразователи повышают целостность сигнала.
2. Беспроводные датчики нагрузки: устраняют проблемы, связанные с кабелями, и упрощают установку в сложных условиях.
3. Температурная компенсация: используйте встроенные датчики температуры для коррекции теплового воздействия на измерения.
4. Многоосные датчики силы: измеряйте силы и моменты одновременно в нескольких направлениях.
5. Интеллектуальная диагностика. Внедрите функции самоконтроля для своевременного обнаружения потенциальных проблем и сообщения о них.
Эти передовые методы могут значительно повысить точность измерений, надежность и простоту использования в сложных приложениях.
Освоение измерения весоизмерительных датчиков — это сочетание понимания основополагающих принципов, выбора правильного оборудования и применения правильных методов. Следуя рекомендациям, изложенным в этой статье, вы сможете обеспечить точные и надежные измерения силы в широком диапазоне применений.
Помните, что регулярная калибровка, правильное обслуживание и внимание к факторам окружающей среды являются ключом к достижению оптимальной производительности ваших систем датчиков веса.
Ответ: Частота калибровки тензодатчиков зависит от различных факторов, включая интенсивность использования, условия окружающей среды и отраслевые правила. Как правило, для большинства применений рекомендуется ежегодная калибровка. Однако в критических сценариях измерений или в суровых условиях может потребоваться более частая калибровка (например, ежеквартально или ежемесячно). Всегда обращайтесь к отраслевым стандартам и рекомендациям производителя весоизмерительных датчиков для получения конкретных указаний.
Ответ: Тензодатчик – это чувствительный элемент, изменяющий свое электрическое сопротивление при воздействии механической нагрузки. С другой стороны, тензодатчик представляет собой полноценное устройство для измерения силы, которое обычно включает в себя один или несколько тензодатчиков. Тензодатчик включает в себя структурный элемент, который деформируется под нагрузкой, тензодатчики для измерения этой деформации и часто дополнительные компоненты, такие как схемы температурной компенсации и электроника формирования сигнала. По сути, тензодатчик является компонентом тензодатчика, который представляет собой полноценный измерительный прибор.
Ответ: Выбор подходящей мощности для вашего тензодатчика включает в себя несколько факторов:
1. Максимальная ожидаемая нагрузка. Чтобы избежать перегрузки, выберите тензодатчик с грузоподъемностью, превышающей максимальную ожидаемую нагрузку на 20–50 %.
2. Фактор безопасности. Учитывайте любые потенциальные динамические нагрузки или ударные силы, которые могут возникнуть.
3. Требования к разрешению. Тензодатчики с большей емкостью обычно имеют более низкое разрешение, поэтому сбалансируйте это с вашими потребностями в точности.
4. Особенности применения. Учитывайте такие факторы, как вибрация, колебания температуры и распределение нагрузки.
5. Будущие потребности: Если возможно, предусмотрите потенциальное увеличение диапазона измерений.
Часто лучше выбрать немного большую емкость, чтобы обеспечить безопасность и долговечность, но избегайте резкого превышения размера, поскольку это может снизить точность измерения для меньших нагрузок.
Ответ: Дрейф нуля в тензодатчиках означает изменение выходного сигнала при отсутствии нагрузки. Несколько факторов могут вызвать дрейф нуля:
1. Изменения температуры: термическое расширение или сжатие материала весоизмерительного датчика.
2. Ползучесть: постепенная деформация тензодатчика с течением времени при постоянной нагрузке.
3. Влага или загрязнение: Влияние на электрические свойства тензорезисторов или схем.
4. Механический гистерезис: Остаточная деформация тензодатчика после снятия нагрузки.
5. Проблемы с электричеством: например, ухудшение соединений или компонентов.
Чтобы исправить дрейф нуля:
1. Выполняйте регулярную калибровку нуля в рамках процедуры технического обслуживания.
2. Внедрить методы температурной компенсации.
3. Обеспечьте надлежащую защиту весоизмерительного датчика от окружающей среды.
4. Используйте высококачественные тензодатчики с низкими характеристиками ползучести.
5. Перед использованием дайте измерительной системе достаточно времени для прогрева.
6. Если это не помогает, проконсультируйтесь с производителем или специалистом по калибровке.
Ответ: Да, многие тензодатчики могут измерять силы как растяжения, так и сжатия, но не все они предназначены для работы в двух режимах. Вот ключевые моменты, которые следует учитывать:
1. Тензодатчики S-типа: обычно используются для измерений как на растяжение, так и на сжатие.
2. Тензодатчики «кнопка» или «блинка». Обычно предназначены только для сжатия.
3. Тензодатчики балки: часто могут измерять оба режима, но могут иметь разную мощность для каждого режима.
4. Калибровка. Двухрежимные тензодатчики обычно требуют отдельной калибровки на растяжение и сжатие.
5. Монтаж. Правильная установка имеет решающее значение для точных двунаправленных измерений.
6. Технические характеристики: Всегда проверяйте техническое описание тензодатчика, чтобы подтвердить его способность к растяжению и сжатию.
7. Требования к применению. Подумайте, действительно ли вам нужны оба режима или достаточно будет одномодового тензодатчика.
Выбирая тензодатчик для измерения растяжения и сжатия, убедитесь, что он специально рассчитан на такое использование и правильно откалиброван для вашего применения.
