Тензодатчики являются важными компонентами в различных приложениях, от промышленных систем взвешивания до медицинских устройств. Они преобразуют силу или вес в электрический сигнал, что позволяет проводить точные измерения. Понимание того, как измерить нагрузку с помощью тензодатчики и их интеграция с печатными платами (PCB) имеет решающее значение для инженеров и техников. В этой статье будут рассмотрены принципы измерения нагрузки, типы датчиков нагрузки, их применение и способы эффективного их использования с печатными платами.
Датчик нагрузки — это преобразователь, который преобразует силу в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, который использует принцип тензодатчиков для измерения деформации. При приложении нагрузки тензорезистор деформируется, изменяя свое электрическое сопротивление. Это изменение можно измерить и преобразовать в значение нагрузки.
1. Тензодатчики: это наиболее широко используемые датчики веса. Они состоят из металлического элемента, деформирующегося под нагрузкой, с прикрепленными к нему тензорезисторами. Деформация изменяет сопротивление тензорезисторов, которое можно измерить.
2. Гидравлические тензодатчики. Для измерения нагрузки в них используется гидравлическая жидкость. При приложении нагрузки меняется давление жидкости, которое можно измерить для определения нагрузки.
3. Пневматические тензодатчики. Подобно гидравлическим тензодатчикам, они используют давление воздуха для измерения нагрузки. Они часто используются в приложениях, где электрические сигналы невозможны.
4. Емкостные тензодатчики. Они измеряют изменения емкости, вызванные деформацией диэлектрического материала под нагрузкой.
Тензодатчики работают по принципу преобразования механической силы в электрический сигнал. Основная операция включает в себя следующие этапы:
1. Приложение нагрузки. Когда к тензодатчику прилагается нагрузка, это вызывает деформацию чувствительного элемента.
2. Измерение деформации: деформация измеряется тензодатчиками, прикрепленными к тензодатчику. Тензорезисторы меняют свое сопротивление в зависимости от степени деформации.
3. Формирование сигнала. Слабый электрический сигнал, генерируемый тензорезисторами, часто слишком слаб, чтобы его можно было использовать напрямую. Поэтому он усиливается и преобразуется с помощью схем формирования сигнала.
4. Аналого-цифровое преобразование. Обработанный сигнал затем преобразуется в цифровой формат для обработки микроконтроллером или компьютером.
5. Отображение и интерпретация. Наконец, цифровой сигнал может отображаться на экране или использоваться для дальнейшей обработки, например, для регистрации данных или систем управления.
Выбор подходящего тензодатчика для вашего применения имеет решающее значение. Учитывайте следующие факторы:
- Грузоподъемность: убедитесь, что тензодатчик выдерживает ожидаемую максимальную нагрузку.
- Точность: разные тензодатчики имеют разную степень точности. Выберите тот, который соответствует вашим требованиям к точности.
- Условия окружающей среды: при выборе тензодатчика учитывайте такие факторы, как температура, влажность и воздействие химикатов.
После того как вы выбрали тензодатчик, следующим шагом будет его настройка. Это включает в себя:

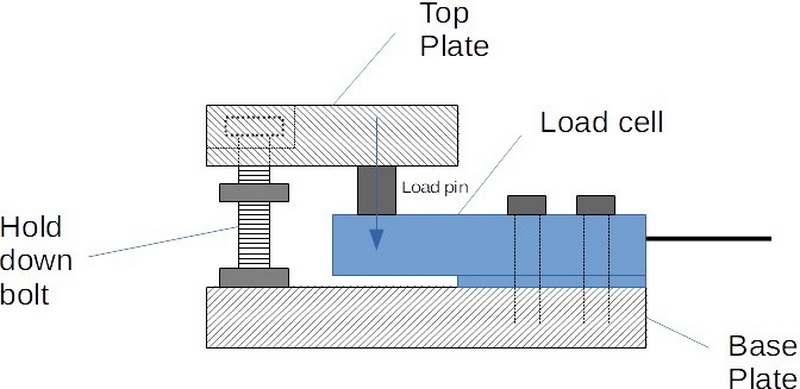

- Монтаж: Надежно закрепите тензодатчик, чтобы он мог точно измерять нагрузку без каких-либо помех.
- Проводка: Подключите тензодатчик к цепи формирования сигнала. Обычно это предполагает подключение проводов тензорезистора к конфигурации моста Уитстона.
Выходной сигнал тензодатчика обычно представляет собой небольшой сигнал напряжения. Чтобы этот сигнал можно было использовать, его необходимо кондиционировать. Это может включать в себя:
- Усиление: использование операционного усилителя для увеличения мощности сигнала.
- Фильтрация: удаление шума из сигнала для повышения точности.
- Аналого-цифровое преобразование: преобразование аналогового сигнала в цифровой формат для обработки.
Калибровка необходима для обеспечения точных измерений. Это включает в себя:
- Обнуление: установка выхода тензодатчика на ноль при отсутствии нагрузки.
- Регулировка диапазона: применение известных весов к тензодатчику и настройка выходного сигнала в соответствии с этими весами.
После калибровки тензодатчика можно приступать к измерению нагрузок. Это можно сделать, используя:
- Микроконтроллеры: такие как Arduino или Raspberry Pi, которые могут считывать цифровой выходной сигнал тензодатчика и обрабатывать данные.
- Регистраторы данных: для приложений, требующих постоянного мониторинга и записи данных о нагрузке.
Интеграция датчиков веса с печатными платами позволяет создавать компактные и эффективные конструкции. Вот как это сделать:
При проектировании печатной платы для приложения весоизмерительного датчика учитывайте:
- Размещение компонентов: убедитесь, что тензодатчик и компоненты формирования сигнала расположены близко друг к другу, чтобы минимизировать шум.
- Источник питания: Обеспечьте стабильное питание для тензодатчика и цепей формирования сигнала.
Создайте схему, которая включает в себя:
- Соединения тензодатчика: включите соединения тензодатчика в схему формирования сигнала.
- Интерфейс микроконтроллера: добавьте соединения для микроконтроллера или регистратора данных.
После того, как схема будет завершена, спроектируйте разводку печатной платы. Обратите внимание на:
- Заземление: Обеспечьте правильное заземление для снижения шума.
- Ширина трассы: используйте соответствующую ширину трасс для силовых и сигнальных линий.
После завершения проектирования печатной платы отправьте ее на изготовление. Получив печатную плату, припаяйте к ней компоненты, включая тензодатчик.
После сборки проверьте печатную плату, чтобы убедиться, что тензодатчик работает правильно. Это включает в себя:
- Проверка соединений: убедитесь, что все соединения надежны.
- Проверка калибровки: еще раз проверьте калибровку, чтобы обеспечить точность измерений.
Тензодатчики используются в различных приложениях, в том числе:
- Промышленное взвешивание: используется в весах для взвешивания продуктов при производстве и транспортировке.
- Медицинские устройства: используются в таких устройствах, как больничные койки, для контроля веса пациента.
- Автомобильное тестирование: используется при краш-тестах и нагрузочных испытаниях транспортных средств.
- Аэрокосмическая отрасль: используется при тестировании компонентов самолетов на несущую способность.
- Строительство: используется для мониторинга структурных нагрузок в зданиях и мостах.
Помимо упомянутых распространенных применений, тензодатчики все чаще используются в передовых технологиях:
- Робототехника: датчики веса могут быть интегрированы в роботизированные системы для получения информации о весе манипулируемых объектов, что повышает точность таких задач, как сборка и упаковка.
- Умное сельское хозяйство: датчики веса используются в технологиях умного земледелия для контроля веса продукции, помогая фермерам оптимизировать время сбора урожая и сократить количество отходов.
- Интеграция Интернета вещей: с развитием Интернета вещей (IoT) тензодатчики могут быть подключены к Интернету, что позволяет осуществлять удаленный мониторинг и анализ данных, что особенно полезно в логистике и управлении цепочками поставок.
При работе с датчиками веса вы можете столкнуться с несколькими распространенными проблемами. Вот несколько советов по устранению неполадок:
- Непоследовательные показания: Если тензодатчик дает противоречивые показания, проверьте наличие ослабленных соединений или помех от близлежащих электрических устройств. Убедитесь, что тензодатчик правильно откалиброван.
- Дрейф измерений: Если показания со временем дрейфуют, это может указывать на изменения температуры, влияющие на тензодатчик. Рассмотрите возможность использования методов температурной компенсации.
- Неотзывчивый тензодатчик: если тензодатчик не отвечает, убедитесь, что на него подается правильное питание и что все соединения надежны.
Измерение нагрузки с помощью датчиков нагрузки и их интеграция с печатными платами является жизненно важным навыком во многих инженерных областях. Понимая принципы измерения нагрузки, выбирая правильный тензодатчик и эффективно используя печатные платы, вы можете создавать точные и надежные системы измерения. Будь то промышленное применение или исследования, освоение этих методов расширит ваши возможности работы с технологиями измерения нагрузки.
Тензодатчик — это законченное устройство, которое преобразует силу в электрический сигнал, а тензодатчик — это компонент, измеряющий напряжение (деформацию) объекта. Тензодатчики обычно используют тензорезисторы как часть своего измерительного механизма.
При выборе весоизмерительного датчика учитывайте такие факторы, как грузоподъемность, точность, условия окружающей среды и требования конкретного применения.
Да, но вы должны выбирать тензодатчики, предназначенные для использования на открытом воздухе и обычно имеющие защитные корпуса, способные выдерживать такие факторы окружающей среды, как влажность и изменения температуры.
Частота калибровки зависит от области применения и условий использования. Обычно рекомендуется калибровать датчики веса не реже одного раза в год или каждый раз, когда они перемещаются или подвергаются значительным изменениям условий нагрузки.
Тензодатчики обычно используются в промышленном взвешивании, медицинских устройствах, автомобильных испытаниях, аэрокосмических приложениях и интеллектуальном сельском хозяйстве, среди прочего. Они необходимы в любом приложении, требующем точного измерения веса.
