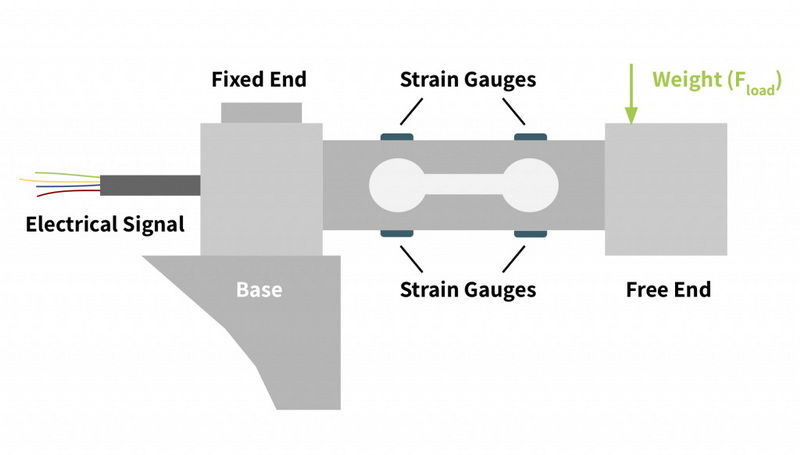

Датчик нагрузки — это преобразователь, который преобразует силу или вес в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, который использует принцип тензодатчиков для измерения деформации. При приложении нагрузки происходит датчик нагрузки слегка деформируется, и эта деформация изменяет электрическое сопротивление тензорезисторов, создавая измеримый выходной сигнал.
1. Тензодатчики: это наиболее широко используемые датчики веса, известные своей точностью и надежностью. Они состоят из металлического элемента, деформирующегося под нагрузкой, с прикрепленными к нему тензорезисторами.
2. Гидравлические тензодатчики. В них для измерения веса используется гидравлическая жидкость. При приложении нагрузки меняется давление жидкости, которое можно измерить для определения веса.
3. Пневматические тензодатчики: аналогичны гидравлическим тензодатчикам, но вместо гидравлической жидкости в них используется давление воздуха. Они менее распространены, но могут быть полезны в конкретных приложениях.
4. Емкостные тензодатчики. Они измеряют изменения емкости, вызванные деформацией диэлектрического материала под нагрузкой.
Для измерения выходных данных тензодатчика вам потребуются следующие инструменты:
- Цифровой мультиметр (DMM): это устройство измеряет напряжение, ток и сопротивление. Это важно для проверки выходного сигнала тензодатчика.
- Источник питания: Для обеспечения необходимого напряжения возбуждения тензодатчика необходим стабильный источник питания.
- Индикатор тензодатчика: это устройство отображает выходной сигнал тензодатчика, часто в единицах веса.
- Калибровочные гири: используются для приложения известных нагрузок к тензодатчику в целях калибровки.
- Проводка и разъемы. Правильная проводка имеет решающее значение для точных измерений. Убедитесь, что у вас есть правильные разъемы для вашего тензодатчика.
1. Установите тензодатчик: Надежно закрепите тензодатчик в подходящем месте. Убедитесь, что он ровный и на него не действуют никакие внешние силы, которые могут повлиять на результаты измерений.
2. Подключите тензодатчик. Используйте соответствующую проводку для подключения тензодатчика к цифровому мультиметру и источнику питания. Следуйте схеме подключения производителя, чтобы обеспечить правильность соединений.
3. Включите тензодатчик: включите источник питания, чтобы обеспечить необходимое напряжение возбуждения тензодатчика. Большинству тензодатчиков требуется напряжение от 5 В до 15 В.
1. Обнулите тензодатчик. Перед проведением измерений убедитесь, что тензодатчик обнулен. Это означает, что при отсутствии нагрузки он должен показывать ноль. При необходимости отрегулируйте нулевое значение индикатора тензодатчика.
2. Примените известную нагрузку. Используйте калибровочные гири, чтобы приложить известную нагрузку к тензодатчику. Начните с небольшого веса и постепенно увеличивайте его.
3. Запишите выходной сигнал. При приложении нагрузки наблюдайте за выходным сигналом на цифровом мультиметре или индикаторе весоизмерительного датчика. Запишите выходное напряжение, соответствующее каждому известному весу.
4. Повторите измерения. Для точности повторите измерения несколько раз и рассчитайте среднюю выходную мощность для каждой нагрузки.
Калибровка необходима для того, чтобы тензодатчик давал точные показания. Чтобы откалибровать тензодатчик:
1. Создайте калибровочную кривую: постройте график зависимости записанного выходного напряжения от известных весов. Это поможет вам визуализировать взаимосвязь между нагрузкой и выходным сигналом.
2. Определите чувствительность: Чувствительность тензодатчика — это изменение выходного напряжения на единицу веса. Рассчитайте это, разделив изменение выходного напряжения на изменение веса.
3. Отрегулируйте индикатор тензодатчика. При необходимости отрегулируйте индикатор тензодатчика в соответствии с калибровочной кривой. Это может включать установку коэффициента масштабирования или смещения.
4. Проверка калибровки. После регулировки проверьте калибровку, применив известные веса и проверив выходные данные на соответствие ожидаемым значениям.
- Используйте качественное оборудование: убедитесь, что ваш цифровой мультиметр и другие измерительные приборы высокого качества и правильно откалиброваны.
- Минимизируйте внешние воздействия. Держите тензодатчик вдали от вибраций, колебаний температуры и электромагнитных помех, поскольку они могут повлиять на результаты измерений.
- Регулярное техническое обслуживание. Периодически проверяйте и обслуживайте датчик веса и связанное с ним оборудование для обеспечения стабильной работы.
- Документирование измерений: записывайте все измерения и данные калибровки для дальнейшего использования.
1. Непоследовательные показания. Если выходные показания не соответствуют друг другу, проверьте проводные соединения и убедитесь в отсутствии ослабленных или поврежденных проводов.
2. Дрейф нуля. Если тензодатчик не показывает ноль в разгруженном состоянии, может потребоваться повторная калибровка или регулировка установки нуля.
3. Колебания выходного сигнала. Колебания выходного сигнала могут быть вызваны внешними вибрациями или помехами. Убедитесь, что тензодатчик установлен надежно и вдали от потенциальных источников помех.
4. Нелинейный выходной сигнал. Если выходной сигнал не соответствует линейной зависимости от приложенной нагрузки, возможно, тензодатчик поврежден или требует повторной калибровки.
Тензодатчики используются в различных приложениях в разных отраслях. Вот некоторые распространенные варианты использования:
- Промышленное взвешивание: Тензодатчики широко используются в промышленных весах для взвешивания продуктов, материалов и оборудования.
- Автомобильные испытания: в автомобильной промышленности тензодатчики используются для проверки веса и производительности транспортных средств и их компонентов.
- Аэрокосмическая промышленность. Тензодатчики имеют решающее значение в аэрокосмической отрасли для измерения сил и веса во время испытаний и производства.
- Медицинские устройства: датчики веса используются в медицинском оборудовании, таком как весы для пациентов и инфузионные насосы, для обеспечения точных измерений.
- Пищевая промышленность. В пищевой промышленности тензодатчики помогают контролировать порции и управлять запасами путем точного измерения ингредиентов и продуктов.
По мере развития технологий тензодатчики становятся все более совершенными. Вот некоторые тенденции, за которыми стоит следить:
- Беспроводные тензодатчики. Разработка беспроводных тензодатчиков упрощает установку и сбор данных без необходимости прокладки сложной проводки.
- Интеллектуальные тензодатчики: эти тензодатчики оснащены датчиками и возможностями Интернета вещей, что позволяет осуществлять мониторинг и анализ данных в реальном времени.
- Повышенная точность: текущие исследования и разработки направлены на повышение точности и надежности датчиков веса, что делает их пригодными для еще более требовательных применений.
- Интеграция с автоматизацией: датчики веса все чаще интегрируются в автоматизированные системы, что повышает эффективность и снижает вероятность человеческих ошибок в процессах измерения.
Измерение выходных данных тензодатчика — это простой процесс, требующий тщательной настройки, точных измерений и правильной калибровки. Выполнив действия, описанные в этой статье, вы можете быть уверены, что ваш тензодатчик обеспечивает надежные и точные показания. Регулярное техническое обслуживание и соблюдение лучших практик помогут сохранить достоверность ваших измерений с течением времени.
Типичный выходной сигнал тензодатчика представляет собой небольшое изменение напряжения, обычно в диапазоне милливольт, что соответствует приложенной нагрузке. Точный выходной сигнал зависит от характеристик тензодатчика и приложенного напряжения возбуждения.
Рекомендуется калибровать датчик веса не реже одного раза в год или при каждом его перемещении, воздействии на него экстремальных условий или после значительных изменений в окружающей среде. Регулярная калибровка обеспечивает точные измерения.
Да, тензодатчики можно использовать на открытом воздухе, но важно выбрать тензодатчик, рассчитанный на условия окружающей среды, такие как влажность и экстремальные температуры. Для таких применений идеально подходят защищенные от атмосферных воздействий или герметично закрытые тензодатчики.
На точность датчика веса могут повлиять несколько факторов, включая колебания температуры, механическое напряжение, неправильную установку и электрические шумы. Правильная установка и регулярное техническое обслуживание могут помочь смягчить эти проблемы.
При выборе датчика веса учитывайте такие факторы, как требуемая грузоподъемность, точность, условия окружающей среды и тип измерительной системы, которую вы будете использовать. Консультации с производителем или поставщиком тензодатчиков также могут дать ценную информацию о выборе тензодатчика, подходящего для ваших нужд.
