Измерение веса является фундаментальной задачей в различных областях: от промышленного применения до личного использования на кухне. Одним из наиболее точных и надежных методов измерения веса является использование тензодатчика. В этой статье будут рассмотрены принципы тензодатчики, их типы, применение и способы настройки системы измерения веса с использованием датчиков веса.
Датчик нагрузки — это преобразователь, который преобразует силу или вес в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, который использует принцип тензодатчиков для измерения деформации материала при приложении нагрузки. При приложении нагрузки тензорезистор деформируется, вызывая изменение его электрического сопротивления. Это изменение затем преобразуется в измерение веса.
1. Тензодатчики: это наиболее широко используемые тензодатчики. Они состоят из металлического элемента, деформирующегося под нагрузкой, с прикрепленными к нему тензорезисторами. Деформация вызывает изменение сопротивления, которое измеряется для определения веса.
2. Гидравлические тензодатчики. В этих тензодатчиках для измерения веса используется гидравлическая жидкость. При приложении нагрузки давление жидкости меняется, что затем преобразуется в измерение веса. Их часто используют в тяжелых условиях.
3. Пневматические тензодатчики. Подобно гидравлическим тензодатчикам, пневматические тензодатчики используют давление воздуха для измерения веса. Они менее распространены, но могут быть полезны в конкретных случаях, когда гидравлические системы не подходят.
4. Емкостные датчики веса. Эти датчики веса измеряют вес, определяя изменения емкости, вызванные движением диафрагмы под нагрузкой. Они менее распространены, но могут использоваться в определенных приложениях.
Тензодатчики работают по принципу преобразования механической силы в электрический сигнал. Когда к тензодатчику прилагается нагрузка, он слегка деформируется. Эта деформация измеряется тензодатчиками, прикрепленными к тензодатчику. Тензорезисторы расположены по схеме моста Уитстона, что позволяет точно измерять изменение сопротивления.
Электрический сигнал, генерируемый тензодатчиком, пропорционален приложенному весу. Затем этот сигнал усиливается и преобразуется в цифровой формат для отображения или дальнейшей обработки.
Настройка датчика веса для измерения веса включает в себя несколько этапов:
1. Выбор правильного тензодатчика: выберите тензодатчик, который подходит для вашего применения. Учитывайте такие факторы, как максимальный измеряемый вес, окружающая среда (в помещении или на открытом воздухе) и требуемая точность.

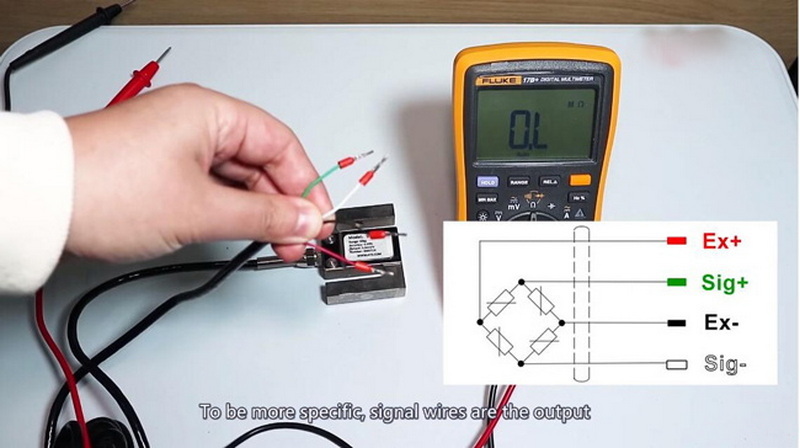

2. Подключение тензодатчика. Тензодатчики обычно имеют четыре провода: два для источника питания и два для выходного сигнала. Подключите тензодатчик к подходящему усилителю или микроконтроллеру, например Arduino, для считывания выходного сигнала.

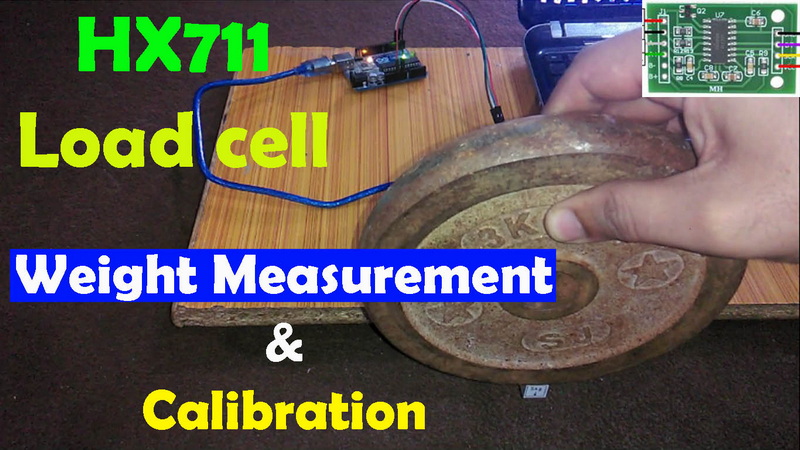

3. Калибровка. Калибровка имеет решающее значение для точного измерения веса. Чтобы откалибровать тензодатчик, примените известные веса и запишите выходной сигнал. Используйте эти данные для создания калибровочной кривой или настройки вашего микроконтроллера.
4. Тестирование. После калибровки проверьте тензодатчик с различными грузами, чтобы убедиться, что он дает точные показания. Внесите необходимые изменения в настройки калибровки.
5. Отображение данных. Подключите выход тензодатчика к дисплею, например ЖК-экрану, для отображения результатов измерения веса. Кроме того, вы можете записать данные на компьютер для дальнейшего анализа.
Тензодатчики используются в широком спектре применений, в том числе:
- Промышленное взвешивание: Тензодатчики обычно используются в промышленных весах для взвешивания продуктов во время производства и упаковки.
- Медицинское оборудование: датчики веса используются в медицинских весах для точного измерения веса пациента.
- Автомобильные испытания. Тензодатчики используются при автомобильных испытаниях для измерения веса транспортных средств и компонентов.
- Аэрокосмическая промышленность: датчики веса используются в аэрокосмической отрасли для измерения веса компонентов самолета и полезной нагрузки.
- Розничная торговля: Тензодатчики используются в торговых весах для взвешивания продуктов в продуктовых магазинах и на рынках.
- Точность: датчики веса обеспечивают высокоточные измерения веса, что делает их пригодными для различных применений.
- Долговечность: весоизмерительные ячейки рассчитаны на работу в суровых условиях и тяжелые нагрузки, что обеспечивает долговременную надежность.
- Универсальность: датчики веса можно использовать в различных приложениях: от небольших весов до крупных промышленных систем взвешивания.
- Простота интеграции: датчики веса можно легко интегрировать в существующие системы, что делает их популярным выбором во многих отраслях.
Несмотря на то, что тензодатчики предлагают множество преимуществ, есть и проблемы, которые следует учитывать:
- Чувствительность к температуре: на датчики веса могут влиять изменения температуры, что может повлиять на точность. Правильная калибровка и методы температурной компенсации могут решить эту проблему.
- Установка: Правильная установка имеет решающее значение для точных измерений. Убедитесь, что тензодатчик установлен правильно и что на показания не влияют внешние силы.
- Формирование сигнала: Выходной сигнал тензодатчика часто бывает слабым и требует усиления и обработки для получения точных показаний.
Калибровка является важным шагом в обеспечении точности весоизмерительных датчиков. Передовые методы калибровки могут повысить точность измерений. Одним из таких методов является использование нескольких эталонных гирь во время калибровки. Применяя диапазон известных весов, вы можете создать более полную калибровочную кривую, учитывающую нелинейности реакции тензодатчика.
Другой метод предполагает использование программных инструментов, которые могут автоматически корректировать калибровку на основе данных в реальном времени. Эти инструменты могут помочь выявить отклонения в измерениях с течением времени и внести необходимые корректировки для поддержания точности.
При использовании датчиков веса вы можете столкнуться с несколькими распространенными проблемами. Вот несколько советов по устранению неполадок:
- Непоследовательные показания: если тензодатчик дает противоречивые показания, проверьте наличие ослабленных соединений или механических помех. Убедитесь, что тензодатчик установлен правильно и на него не действуют внешние силы.
- Дрейф измерений: Если вы заметили постепенное изменение измерений с течением времени, это может указывать на температурный дрейф или механический износ. Регулярная калибровка и техническое обслуживание могут помочь решить эту проблему.
- Электрический шум: электрический шум может мешать сигналу датчика веса. Используйте экранированные кабели и правильные методы заземления, чтобы минимизировать шум и обеспечить точные показания.
По мере развития технологий тензодатчики становятся все более совершенными. Одной из тенденций является интеграция беспроводных технологий, позволяющих осуществлять удаленный мониторинг и сбор данных. Это может быть особенно полезно в промышленных условиях, где в разных местах используются несколько тензодатчиков.
Еще одной тенденцией является разработка интеллектуальных тензодатчиков, включающих в себя датчики и возможности анализа данных. Эти тензодатчики могут предоставлять информацию об измерениях веса в режиме реального времени, помогая предприятиям оптимизировать свою деятельность и повысить эффективность.
Тензодатчики являются важным инструментом для измерения веса в различных приложениях. Их точность, долговечность и универсальность делают их популярным выбором в различных отраслях, от производства до здравоохранения. Понимая, как работают тензодатчики и как их настраивать, вы сможете эффективно измерять вес для своих конкретных нужд.
Датчик веса — это компонент, который измеряет вес путем преобразования силы в электрический сигнал, а весы — это законченная система, включающая датчик веса, дисплей и часто дополнительные компоненты для взвешивания.
Учитывайте такие факторы, как максимальный измеряемый вес, окружающая среда (в помещении или на открытом воздухе), требуемая точность и тип датчика веса, который лучше всего соответствует вашим потребностям.
Да, но очень важно выбирать весоизмерительные ячейки, предназначенные для использования на открытом воздухе и обеспечивающие защиту от атмосферных воздействий и факторов окружающей среды.
Частота калибровки зависит от применения и использования. Обычно рекомендуется калибровать датчики веса не реже одного раза в год или всякий раз, когда происходят значительные изменения в окружающей среде или условиях нагрузки.
Проверьте надежность соединений, механические помехи и убедитесь в правильности установки. Если проблема не устранена, рассмотрите возможность повторной калибровки тензодатчика или обратитесь за помощью к специалисту.
