Установка кнопочного тензодатчика является важным процессом в различных приложениях, включая промышленное взвешивание, измерение силы и системы автоматизации. В этой статье описаны этапы установки кнопки. датчик нагрузки, соображения, которые следует учитывать, и лучшие практики для обеспечения точных измерений. Мы также добавим изображения и видео для эффективной иллюстрации процесса.

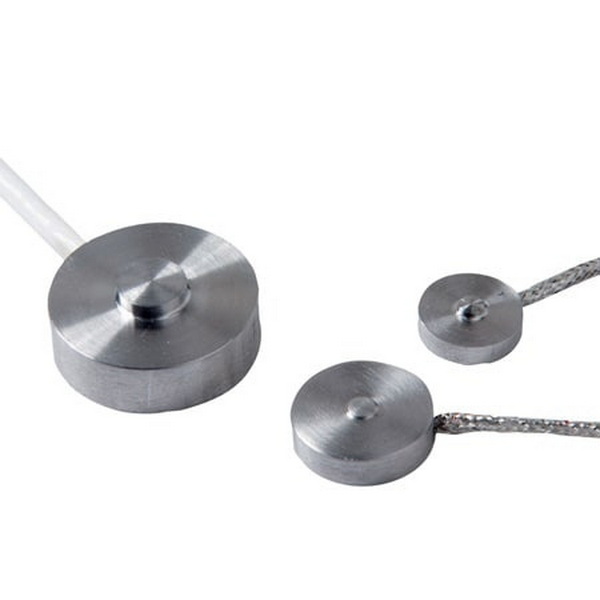

Прежде чем приступить к процессу монтажа, важно понять, что такое кнопочный тензодатчик. Кнопочный тензодатчик — это тип датчика силы, который измеряет приложенную к нему нагрузку или силу. Обычно он компактен и предназначен для установки в ограниченном пространстве, что делает его идеальным для приложений, где пространство ограничено. Эти тензодатчики часто используются в весах, промышленном оборудовании и испытательном оборудовании.
Кнопочный тензодатчик состоит из нескольких ключевых компонентов:
- Чувствительный элемент: это часть тензодатчика, которая деформируется под нагрузкой, генерируя измеримый электрический сигнал.
- Корпус: внешний корпус, защищающий чувствительный элемент и обеспечивающий структурную целостность.
- Проводка: электрические соединения, которые передают сигнал от тензодатчика в измерительную систему.
Прежде чем приступить к монтажу, подготовьте следующие инструменты и материалы:
- Кнопочный тензодатчик
- Монтажная пластина или приспособление
- Болты и гайки
- Динамометрический ключ
- Электромонтажные инструменты (щипцы для снятия изоляции, разъемы)
- Мультиметр (для проверки)
- Защитное оборудование (перчатки, очки)
Всегда уделяйте приоритетное внимание безопасности при работе с датчиками веса и электрооборудованием. Прежде чем выполнять какие-либо электрические соединения, убедитесь, что питание отключено, и наденьте соответствующее защитное снаряжение, чтобы защитить себя от потенциальных опасностей.

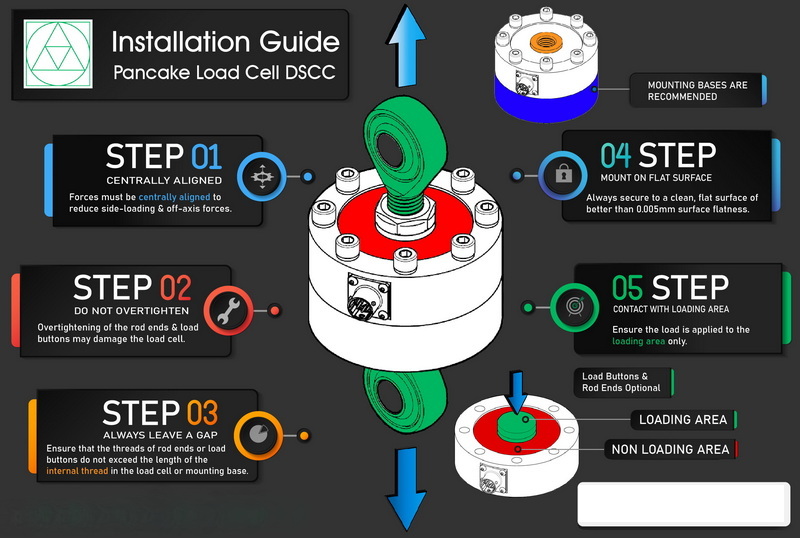

Выберите подходящее место для весоизмерительного датчика. Поверхность должна быть плоской и устойчивой, чтобы обеспечить точные измерения. Избегайте мест с чрезмерной вибрацией или движением, так как это может повлиять на работу весоизмерительного датчика. Кроме того, учитывайте условия окружающей среды, такие как температура и влажность, которые могут повлиять на точность весоизмерительного датчика.
Убедитесь, что монтажная поверхность чистая и не содержит мусора. При необходимости используйте шлифовальную или шлифовальную машинку, чтобы сгладить неровности. Это поможет создать прочную основу для весоизмерительного датчика. Хорошо подготовленная поверхность сводит к минимуму риск смещения и гарантирует правильную работу тензодатчика.
Поместите тензодатчик кнопки на монтажную поверхность. Убедитесь, что он выровнен правильно и что чувствительный элемент расположен так, чтобы воспринимать нагрузку напрямую. Для получения точных показаний нагрузку следует прикладывать вертикально к центру тензодатчика. Несоосность может привести к ошибочным измерениям и потенциальному повреждению весоизмерительного датчика.
С помощью болтов и гаек закрепите тензодатчик на монтажной поверхности. Крайне важно использовать правильный момент затяжки болтов, чтобы не повредить тензодатчик. Рекомендуемые настройки крутящего момента см. в спецификациях производителя. Чрезмерная затяжка может привести к деформации весоизмерительного датчика, а недостаточная затяжка может привести к нестабильности.
После того как тензодатчик надежно закреплен, подключите проводку. Зачистите концы проводов и прикрепите их к соответствующим клеммам весоизмерительного датчика. Убедитесь, что соединения затянуты и надежны, чтобы предотвратить потерю сигнала. Правильная проводка необходима для правильной работы тензодатчика и обеспечения точных показаний.
После подключения необходимо проверить тензодатчик, чтобы убедиться в его правильной работе. Используйте мультиметр, чтобы проверить сопротивление и убедиться, что тензодатчик обеспечивает ожидаемый выходной сигнал. Примените известный вес к тензодатчику и сравните показания с ожидаемыми значениями. Этот шаг имеет решающее значение для выявления любых проблем до того, как тензодатчик будет введен в регулярное использование.
Калибровка является важным шагом в обеспечении точных измерений. Следуйте рекомендациям производителя по калибровке тензодатчика. Этот процесс обычно включает в себя применение известных весов и соответствующую настройку выходного сигнала. Калибровку следует выполнять регулярно для поддержания точности, особенно если тензодатчик используется в изменяющихся условиях.
После калибровки выполните окончательную проверку всех соединений и установки крепления. Убедитесь, что все надежно и нет незакрепленных проводов или компонентов. Тщательный осмотр может предотвратить проблемы в будущем и обеспечить долговечность тензодатчика.
1. Используйте подходящее монтажное оборудование. Всегда используйте рекомендованные болты и гайки для крепления тензодатчика. Это гарантирует, что тензодатчик надежно удерживается на месте.
2. Избегайте перегрузки. Убедитесь, что нагрузка, приложенная к датчику веса, не превышает его номинальную мощность. Перегрузка может повредить тензодатчик и привести к неточным показаниям.
3. Регулярное техническое обслуживание. Периодически проверяйте тензодатчик и его соединения на предмет износа. Регулярное техническое обслуживание может помочь выявить проблемы до того, как они станут серьезными.
4. Соображения по поводу окружающей среды. Если тензодатчик будет использоваться в суровых условиях, рассмотрите возможность использования защитных кожухов для защиты его от пыли, влаги и экстремальных температур. Это может значительно продлить срок службы весоизмерительного датчика.
5. Документация: записывайте процесс установки, настройки калибровки и любое выполненное техническое обслуживание. Эта документация может оказаться неоценимой для устранения неполадок и использования в будущем.
Даже при тщательной установке могут возникнуть проблемы с кнопочными тензодатчиками. Вот некоторые распространенные проблемы и их решения:
Если тензодатчик дает противоречивые показания, проверьте надежность соединений или перекос. Убедитесь, что нагрузка приложена непосредственно к центру весоизмерительного датчика и что на измерения не влияют внешние силы.
Если тензодатчик отображает предупреждения о перегрузке, убедитесь, что приложенная нагрузка не превышает номинальную грузоподъемность. При необходимости рассмотрите возможность использования тензодатчика большей мощности для вашего применения.
Электрический шум может мешать сигналу весоизмерительного датчика. Убедитесь, что проводка надлежащим образом экранирована и поблизости нет источников электромагнитных помех. Использование витой пары также может помочь снизить уровень шума.
Если показания со временем отклоняются, это может указывать на необходимость повторной калибровки. Регулярная калибровка необходима для поддержания точности, особенно в условиях нестабильной температуры или влажности.
Осмотрите датчик нагрузки на предмет каких-либо признаков физических повреждений, таких как трещины или вмятины. Если тензодатчик поврежден, возможно, его придется заменить, чтобы обеспечить точные измерения.
Монтаж кнопочного тензодатчика — это простой процесс, требующий пристального внимания к деталям. Следуя шагам, описанным в этой статье, и придерживаясь лучших практик, вы можете быть уверены, что ваш тензодатчик установлен правильно и обеспечивает точные измерения. Не забывайте уделять приоритетное внимание безопасности и регулярно проводить техническое обслуживание, чтобы поддерживать тензодатчик в оптимальном состоянии.
Кнопочный тензодатчик используется для измерения силы или веса в различных приложениях, включая промышленные весы, испытательное оборудование и системы автоматизации. Компактный дизайн делает его пригодным для ограниченного пространства.
Чтобы проверить правильность калибровки вашего весоизмерительного датчика, примените известные веса и сравните показания с ожидаемыми значениями. Если показания соответствуют известным весам, скорее всего, тензодатчик откалиброван правильно.
Да, но вы должны убедиться, что тензодатчик защищен от таких факторов окружающей среды, как влага, пыль и экстремальные температуры. Использование защитного корпуса поможет продлить срок его службы.
Частота калибровки зависит от применения и условий окружающей среды. Обычно рекомендуется калибровать датчики веса не реже одного раза в год или при значительных изменениях температуры или влажности.
Если ваш тензодатчик поврежден, лучше заменить его, чтобы обеспечить точные измерения. Осмотрите тензодатчик на наличие трещин и вмятин и проконсультируйтесь с производителем по поводу вариантов замены.
