Прежде чем приступить к процессу монтажа, важно понять, что такое датчик нагрузки есть и как это работает. Датчик нагрузки — это преобразователь, который преобразует силу в электрический сигнал. Этот сигнал затем можно измерить и отобразить в виде веса. Тензодатчики бывают различных типов, в том числе:
- Тензодатчики сжатия: они предназначены для измерения сил, приложенных сжимающим образом. Они обычно используются в приложениях, где нагрузка прикладывается вертикально.
- Тензодатчики растяжения: они измеряют силы, приложенные при растяжении. Их часто используют в подвесных весах и других устройствах, где груз подвешивается.
- Датчики нагрузки на сдвиговую балку: они используются для измерения веса в горизонтальной плоскости и часто встречаются в платформенных весах.
Типичная система тензодатчиков состоит из нескольких компонентов:
- Тензодатчик: основной датчик, измеряющий вес.
- Монтажное оборудование: включает кронштейны, болты и другие приспособления для крепления тензодатчика.
- Оборудование формирования сигнала: преобразует выходной сигнал тензодатчика в полезный сигнал.
- Единица дисплея: показывает измерение веса.
Понимание этих компонентов имеет решающее значение для обеспечения правильной работы весоизмерительного датчика и обеспечения точных измерений.
Для эффективной установки датчика веса вам потребуются следующие инструменты и материалы:
- Тензодатчик: убедитесь, что у вас правильный тип для вашего применения.
- Монтажные кронштейны: они должны быть совместимы с вашим тензодатчиком.
- Болты и гайки: для крепления тензодатчика используйте высокопрочные материалы.
- Ключи: для затягивания болтов.
- Дрель: если вам нужно проделать монтажные отверстия.
- Уровень: Чтобы убедиться, что тензодатчик установлен правильно.
- Динамометрический ключ: для приложения правильного крутящего момента к болтам.
- Отвертка: для фиксации дополнительных компонентов.
- Измерительная лента: для обеспечения правильного выравнивания и расстояния.
Прежде чем начать, убедитесь, что поверхность, на которой будет установлен тензодатчик, чистая, ровная и не содержит мусора. Любые неровности могут повлиять на точность измерения веса. При необходимости используйте выравнивающий инструмент для проверки поверхности.
Поместите тензодатчик в нужное место. Если вы используете тензодатчик сжатия, его следует располагать вертикально. При использовании датчиков силы растяжения убедитесь, что они выровнены по направлению измеряемой силы. Правильное расположение имеет решающее значение для точных показаний.
Используя тензодатчик в качестве шаблона, отметьте на поверхности расположение монтажных отверстий. Перед нанесением маркировки убедитесь, что тензодатчик выровнен и правильно выровнен. Этот шаг очень важен, чтобы избежать перекосов во время установки.
С помощью дрели проделайте отверстия в отмеченных местах. Убедитесь, что отверстия имеют правильный размер для болтов, которые вы будете использовать. Очистите отверстия от мусора, чтобы обеспечить надежную фиксацию. Если вы сверлите бетон или металл, используйте соответствующие сверла.
Прикрепите монтажные кронштейны к поверхности с помощью болтов и гаек. Убедитесь, что они затянуты надежно, но избегайте чрезмерной затяжки, которая может повредить тензодатчик. Используйте динамометрический ключ, чтобы применить правильный крутящий момент, указанный производителем.
Как только кронштейны будут на месте, осторожно прикрепите тензодатчик. Убедитесь, что он правильно установлен в кронштейнах и находится на одном уровне. Используйте динамометрический ключ, чтобы затянуть болты в соответствии со спецификациями производителя. Этот шаг гарантирует, что тензодатчик надежно закреплен и не сместится во время работы.
Следуйте инструкциям производителя для подключения проводки тензодатчика к оборудованию формирования сигнала. Убедитесь, что все соединения надежны и нет ослабленных проводов. Правильная проводка необходима для точной передачи сигнала.
После установки важно откалибровать тензодатчик, чтобы обеспечить точные измерения. Этот процесс обычно включает в себя применение известных весов и соответствующую настройку выходного сигнала. Для обеспечения точности калибровку следует выполнять регулярно.
После калибровки протестируйте систему тензодатчиков, приложив различные гири и проверив показания на дисплее. Убедитесь, что измерения последовательны и точны. При обнаружении несоответствий еще раз проверьте установку и калибровку.
- Следуйте рекомендациям производителя: всегда обращайтесь к инструкциям производителя по конкретным процедурам монтажа и калибровки. К каждому тензодатчику могут предъявляться уникальные требования.
- Используйте подходящие инструменты: убедитесь, что у вас есть подходящие инструменты для работы, чтобы не повредить тензодатчик или монтажную поверхность. Использование неправильных инструментов может привести к неправильной установке.
- Проверка выравнивания: регулярно проверяйте выравнивание тензодатчика, чтобы убедиться, что он остается ровным и правильно расположенным. Неправильное выравнивание может привести к неточным показаниям.
- Выполняйте регулярное техническое обслуживание: периодически проверяйте тензодатчик и монтажное оборудование, чтобы убедиться, что все в хорошем состоянии. Регулярное техническое обслуживание может предотвратить проблемы еще до их возникновения.
Тензодатчики используются в различных приложениях в разных отраслях. Некоторые распространенные варианты использования включают в себя:
- Промышленное взвешивание. Тензодатчики широко используются в промышленных весах для взвешивания продуктов во время производства и транспортировки.
- Медицинское оборудование. В больницах тензодатчики используются в весах для пациентов и других медицинских устройствах для обеспечения точных измерений веса.
- Автомобильные испытания: датчики веса используются для проверки веса и грузоподъемности транспортных средств и их компонентов.
- Аэрокосмическая отрасль. В аэрокосмической промышленности датчики веса используются для измерения сил во время испытаний компонентов самолета.

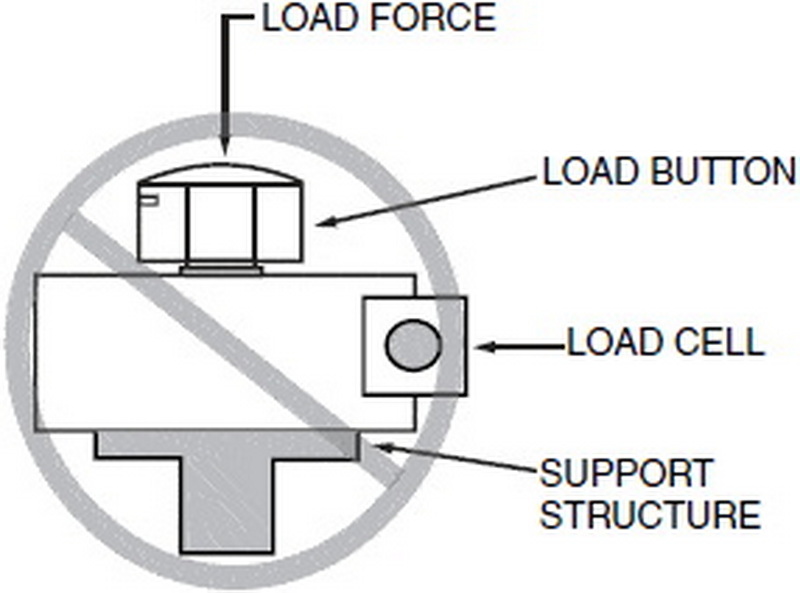

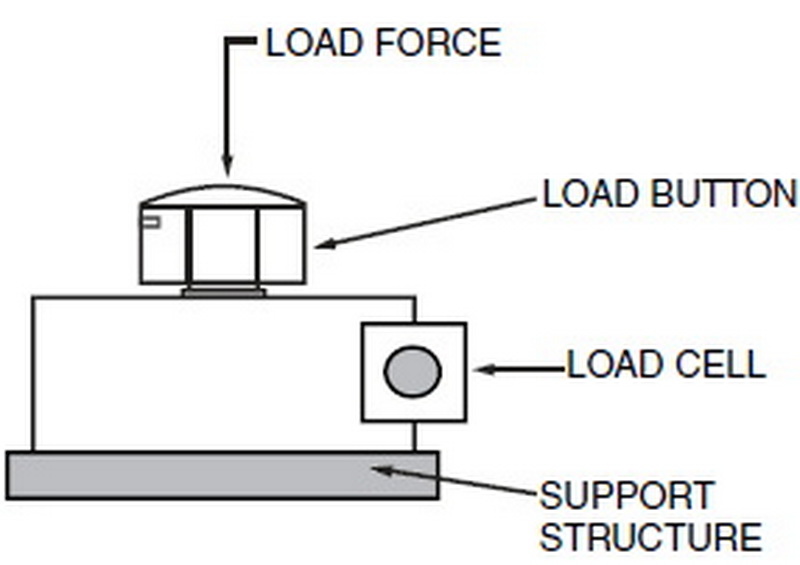

На этой схеме показано правильное расположение и выравнивание весоизмерительного датчика во время установки.
На этом изображении показана полная установка тензодатчика, включая тензодатчик, монтажные кронштейны и блок дисплея.
1. Как установить тензодатчик – основы
В этом видеоролике представлено пошаговое руководство по установке датчика веса, включая советы и рекомендации по обеспечению точности.
2. Руководство по установке тензодатчика
Подробное видео, которое охватывает все: от выбора правильного тензодатчика до окончательного процесса калибровки.
3. Распространенные ошибки при установке весоизмерительных датчиков
В этом видеоролике показаны распространенные ошибки, которых следует избегать при установке весоизмерительного датчика.
Даже при правильной установке могут возникнуть проблемы с тензодатчиками. Вот некоторые распространенные проблемы и их решения:
- Несогласованные показания: если датчик веса дает противоречивые показания, проверьте надежность соединений или несоосность. Убедитесь, что тензодатчик надежно закреплен и нет препятствий, мешающих его работе.
- Дрейф измерений: если показания со временем дрейфуют, выполните повторную калибровку весоизмерительного датчика. Факторы окружающей среды, такие как изменения температуры, могут повлиять на производительность, поэтому необходима регулярная калибровка.
- Механические повреждения: проверьте тензодатчик на наличие признаков физического повреждения. Если тензодатчик поврежден, возможно, его придется заменить, чтобы обеспечить точные измерения.
Монтаж тензодатчика — это простой процесс, требующий пристального внимания к деталям. Выполнив действия, описанные в этом руководстве, и используя предоставленные наглядные пособия и видеоресурсы, вы сможете обеспечить успешную установку. Не забывайте регулярно проводить техническое обслуживание и калибровку, чтобы обеспечить правильную работу системы датчиков веса.
Датчик веса используется для преобразования силы или веса в электрический сигнал, который затем можно измерить и отобразить. Они обычно используются в весах и системах взвешивания.
Тип тензодатчика, который вам нужен, зависит от вашего применения. Тензодатчики сжатия используются для вертикальных нагрузок, а датчики растяжения — для горизонтальных или висячих нагрузок.
Рекомендуется калибровать датчик веса не реже одного раза в год или всякий раз, когда вы замечаете расхождения в измерениях. Регулярная калибровка обеспечивает точность.
Да, при наличии подходящих инструментов и знаний вы можете установить тензодатчик самостоятельно. Однако важно внимательно следовать инструкциям производителя.
Если ваш тензодатчик не работает должным образом, проверьте его на предмет ослабления соединений, смещения или физических повреждений. Если проблема не устранена, обратитесь за помощью к производителю или профессиональному технику.
