Просмотры:222 Автор:Тина Время публикации: 2024-10-22 Происхождение:Работает
Меню контента
● Введение
● Понимание весовых ячеек: типы и приложения
>> Распространенные типы датчиков силы
>> Приложения в разных отраслях
● Правильные методы установки тензодатчика
>> 1. Подготовьте монтажную поверхность.
>> 3. Используйте подходящее монтажное оборудование.
>> 4. Учитывайте факторы окружающей среды
>> 5. Внедрите защиту от перегрузки
● Проводка и подключение тензодатчика
>> 1. Понимание цветовых кодов проводов
>> 2. Используйте экранированные кабели.
>> 3. Избегайте натяжения проводов.
● Процесс калибровки тензодатчика
>> 4. Температурная компенсация
● Устранение неполадок с тензодатчиками
● Поддержание точности и точности тензодатчиков
>> 2. Очистка
● Выбор подходящего тензодатчика для вашего применения
>> 1. Емкость
>> 3. Экологические соображения
>> Вопрос 1. Как часто мне следует калибровать датчики веса?
>> Вопрос 2: Могу ли я установить датчик нагрузки самостоятельно или мне следует нанять профессионала?
>> Вопрос 3: Что делать, если показания весоизмерительного датчика не соответствуют друг другу?
>> Вопрос 4: Как защитить тензодатчики от перегрузки?
>> В5: Можно ли использовать тензодатчики во взрывоопасных или опасных средах?
Тензодатчики являются важнейшими компонентами в различных отраслях: от производства и логистики до сельского хозяйства и фармацевтики. Эти прецизионные инструменты предназначены для преобразования силы в измеримые электрические сигналы, что позволяет точно измерять вес в широком диапазоне применений. Однако эффективность тензодатчика во многом зависит от его правильной установки и монтажа. В этом подробном руководстве мы рассмотрим тонкости монтажа, подключения и обслуживания датчиков веса, которые помогут вам добиться оптимальной производительности ваших систем взвешивания.
Прежде чем углубляться в процесс монтажа, важно разобраться в различных типах тензодатчики и их конкретные применения. Эти знания помогут вам выбрать датчик нагрузки, соответствующий вашим потребностям, и обеспечить правильную установку.
1. Тензодатчики: это наиболее широко используемый тип, в котором используются тензодатчики для измерения деформации, вызванной приложенной силой.
2. Гидравлические тензодатчики. Идеально подходят для суровых условий эксплуатации. Эти датчики используют давление жидкости для измерения силы.
3. Пневматические тензодатчики. Они используют давление воздуха и подходят для применений, требующих искробезопасности.
4. Емкостные тензодатчики. Эти ячейки, известные своей высокой точностью и стабильностью, измеряют изменения электрической емкости.
5. Пьезоэлектрические тензодатчики. Лучше всего подходят для измерения динамической силы. Эти ячейки генерируют электрический заряд, пропорциональный приложенной силе.
Тензодатчики находят применение в различных отраслях:
- Производство: контроль качества, подсчет деталей и мониторинг процесса.
- Транспорт: взвешивание транспортных средств, системы взвешивания и балансировки самолетов.
- Сельское хозяйство: хранение зерна, взвешивание скота и мониторинг урожайности.
- Здравоохранение: мониторинг пациентов, отпуск фармацевтических препаратов.
- Розничная торговля: системы торговых точек, управление запасами.
Понимание вашего конкретного применения поможет вам выбрать подходящий тензодатчик и метод крепления.

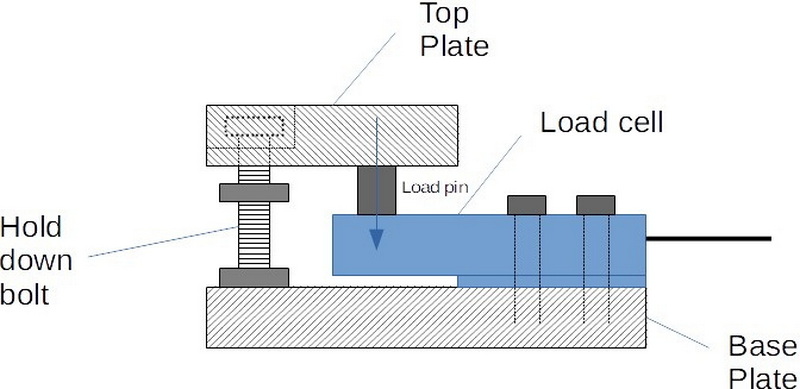

Правильный монтаж имеет решающее значение для обеспечения точных и надежных измерений. Вот ключевые шаги и соображения по правильной установке весоизмерительных датчиков:
Убедитесь, что монтажная поверхность чистая, ровная и устойчивая. Любая неравномерность или нестабильность может привести к неточным показаниям. Используйте спиртовой уровень, чтобы проверить плоскостность и внести необходимые корректировки.

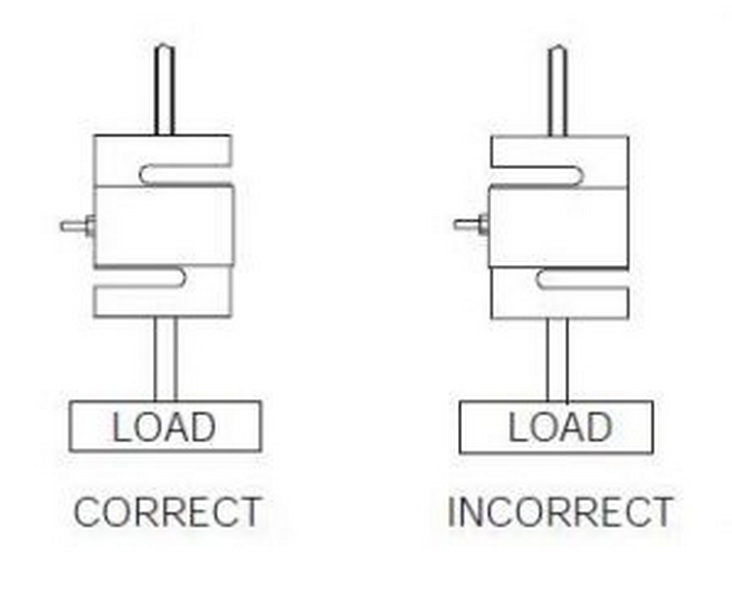

Правильное выравнивание имеет решающее значение для точных измерений. Тензодатчик должен быть расположен так, чтобы сила прикладывалась вдоль его основной оси. Несоосность может вызвать внеосевую нагрузку, что приведет к ошибкам и потенциальному повреждению тензодатчика.
Выберите монтажное оборудование, совместимое с вашим тензодатчиком и областью применения. Это могут быть болты, шайбы и монтажные пластины. Убедитесь, что все оборудование правильно затянуто в соответствии со спецификациями производителя.
Учитывайте условия окружающей среды, такие как колебания температуры, влажность и вибрация. При необходимости используйте соответствующие экраны или защитные кожухи для защиты весоизмерительного датчика от суровых условий.
Установите механические упоры или другие защитные меры для предотвращения перегрузки, которая может повредить датчик веса и снизить точность.

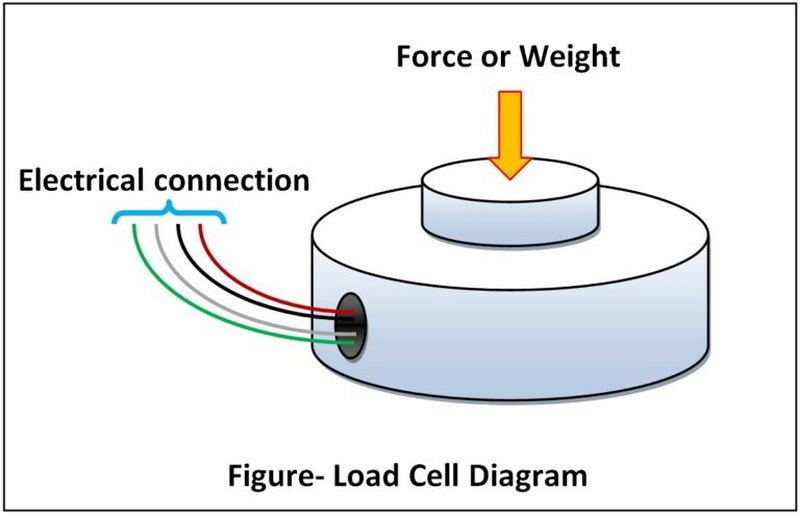

Правильная проводка необходима для точной передачи сигнала и надежной работы. Следуйте этим рекомендациям по подключению тензодатчиков:
В тензодатчиках обычно используются стандартные цветовые коды для проводки. Общие цветовые коды включают:
- Красный: Возбуждение +
- Черный: Возбуждение -
- Зеленый: Сигнал +
- Белый: Сигнал -
Всегда сверяйтесь с техническими данными производителя, чтобы проверить конкретные цветовые коды вашего тензодатчика.
Чтобы свести к минимуму электромагнитные помехи, используйте экранированные кабели для подключения тензодатчика к индикатору или системе сбора данных. Правильно заземлите экран, чтобы уменьшить шум и улучшить качество сигнала.
Убедитесь, что провода не находятся под натяжением и имеют достаточный провис. Натяжение может повлиять на работу весоизмерительного датчика и потенциально повредить соединения.
В средах с высокой влажностью или воздействием жидкостей используйте соответствующие герметики для защиты электрических соединений от проникновения влаги.
Калибровка имеет решающее значение для поддержания точности и обеспечения соответствия отраслевым стандартам. Вот обзор процесса калибровки:
Начните с установки нулевой точки системы тензодатчиков. Это включает в себя настройку выходного сигнала при отсутствии нагрузки.
Примените известные веса по всему диапазону датчика нагрузки, чтобы установить взаимосвязь между приложенной силой и выходным сигналом. Для достижения оптимальной точности этот шаг может потребовать нескольких итераций.
Проверьте линейность реакции тензодатчика во всем его диапазоне. При необходимости внесите коррективы, чтобы обеспечить постоянную точность.
В приложениях, где колебания температуры значительны, выполните калибровку при разных температурах, чтобы учесть тепловые эффекты.
Ведите подробные записи процедур калибровки, результатов и любых внесенных корректировок. Эта документация необходима для контроля качества и соблюдения нормативных требований.
Даже при правильной установке и калибровке могут возникнуть проблемы. Вот некоторые распространенные проблемы и их возможные решения:
Возможные причины:
- Колебания температуры
- Механическое напряжение на тензодатчике
- Проникновение влагиРешения:
- Внедрить температурную компенсацию
- Проверьте правильность установки и выравнивания.
- Улучшить защиту окружающей среды
Возможные причины:
- Перегрузка
- Неправильная калибровка
- Поврежденный тензодатчикРешения:
- Проверьте емкость и использование тензодатчика.
- Перекалибровать систему
- При необходимости замените тензодатчик.
Возможные причины:
- Электромагнитные помехи
- Плохое заземление.
- Ослабленные соединенияРешения:
- Улучшить экранирование
- Проверьте и устраните проблемы с заземлением.
- Проверьте и закрепите все соединения.
Чтобы обеспечить долгосрочную точность и надежность, рассмотрите следующие методы технического обслуживания:
Периодически проводите визуальные проверки датчиков веса и монтажного оборудования. Ищите признаки износа, коррозии или повреждений.
Содержите тензодатчики в чистоте и без мусора. Используйте подходящие чистящие средства, которые не повредят датчик веса или его защитное покрытие.
Выполняйте регулярные повторные калибровки с учетом условий эксплуатации, условий окружающей среды и отраслевых стандартов. Это помогает поддерживать точность с течением времени.
По возможности контролируйте окружающую среду вокруг тензодатчика, чтобы свести к минимуму воздействие экстремальных температур, влажности и вибрации.
Выбор подходящего тензодатчика имеет решающее значение для оптимальной производительности. При выборе весоизмерительного датчика учитывайте следующие факторы:
Убедитесь, что мощность тензодатчика соответствует требованиям вашего применения и имеет соответствующий коэффициент безопасности.
Выберите тензодатчик с классом точности, соответствующим вашим потребностям в измерениях и отраслевым стандартам.
Выберите тензодатчик с соответствующими классами защиты IP и материалами, подходящими для вашей рабочей среды.
Учитывайте совместимость выходного сигнала тензодатчика с вашей системой сбора данных или индикатором.
Выберите тензодатчик с вариантами монтажа, которые соответствуют вашему применению и ограничениям по установке.
Правильный монтаж и установка датчиков веса имеют решающее значение для достижения точных и надежных измерений веса в промышленности. Следуя рекомендациям, изложенным в этой статье, вы сможете обеспечить оптимальную производительность, долговечность и точность своих систем взвешивания.
Помните, что каждое приложение уникально, и консультации с производителями датчиков веса или экспертами могут предоставить ценную информацию, адаптированную к вашим конкретным потребностям.
О1: Частота калибровки зависит от различных факторов, включая использование, условия окружающей среды и отраслевые правила. Как правило, рекомендуется калибровать датчики веса не реже одного раза в год. Однако в критических приложениях или в суровых условиях может потребоваться более частая калибровка. Всегда обращайтесь к отраслевым стандартам и рекомендациям производителя для получения конкретных указаний.
О2: Хотя тензодатчик можно установить самостоятельно, особенно для простых задач, для сложных систем или критических измерений часто рекомендуется нанять профессионала. Профессиональные установщики обладают опытом, позволяющим обеспечить правильное выравнивание, подключение и калибровку, которые имеют решающее значение для точной работы. Если вы решите установить его самостоятельно, внимательно следуйте инструкциям производителя и подумайте о том, чтобы обратиться за советом к специалисту, если у вас возникнут какие-либо трудности.
A3: Несогласованные показания могут быть вызваны различными факторами. Начните с проверки крепления и выравнивания тензодатчика, чтобы убедиться, что он установлен правильно. Убедитесь, что все соединения надежны и не подвержены коррозии. Осмотрите датчик нагрузки на предмет каких-либо признаков физического повреждения. Если эти проверки не решили проблему, рассмотрите возможность повторной калибровки системы. Если проблемы не исчезнут, проконсультируйтесь с производителем или специалистом по тензодатчикам для диагностики и устранения основной причины.
A4: Защита датчиков веса от перегрузки имеет решающее значение для предотвращения повреждений и поддержания точности. Используйте механические упоры или амортизаторы, которые ограничивают максимальную силу, приложенную к датчику веса. Используйте монтажные комплекты датчиков нагрузки, разработанные с функциями защиты от перегрузки. Кроме того, включите электронные средства защиты в свою систему управления, чтобы предупреждать операторов или останавливать процессы при достижении предельных значений нагрузки. Всегда выбирайте датчик нагрузки, мощность которого превышает максимальную ожидаемую нагрузку, обычно на 150–200 %.
A5: Да, тензодатчики можно использовать во взрывоопасных или опасных средах, но вы должны выбирать специально разработанные искробезопасные или взрывозащищенные тензодатчики. Эти тензодатчики сконструированы таким образом, чтобы предотвратить возгорание горючих газов или паров. Они часто имеют такие сертификаты, как ATEX, IECEx или FM. При использовании датчиков веса во взрывоопасных зонах крайне важно соблюдать все соответствующие правила техники безопасности и гарантировать, что вся система взвешивания, включая индикаторы и проводку, соответствует необходимым стандартам безопасности для конкретной среды.
