Полумостовые тензодатчики являются важными компонентами в различных приложениях, включая промышленные системы взвешивания, мониторинг состояния конструкций и робототехнику. В этом руководстве будет описано все, что вам нужно знать о полумосте. тензодатчики, включая их монтаж, подключение, калибровку и интеграцию с микроконтроллерами, такими как Arduino.

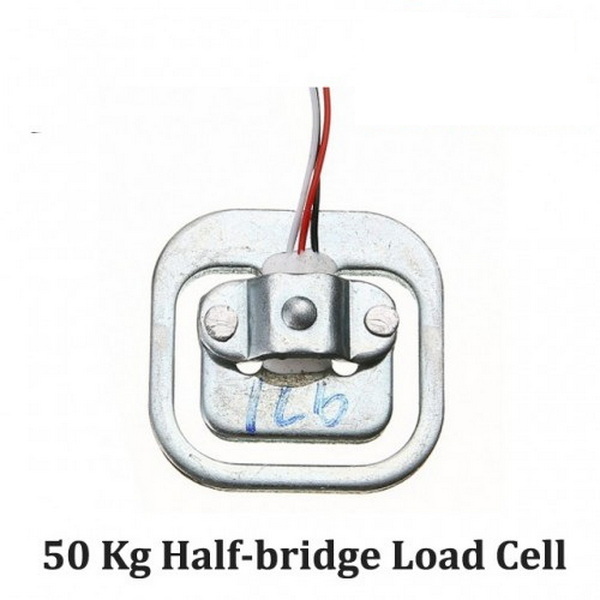

Полумостовой тензодатчик состоит из двух тензорезисторов, расположенных по схеме моста Уитстона. Эта установка позволяет точно измерять силу или вес, определяя деформацию тензодатчика при приложении нагрузки. Полумостовые тензодатчики особенно полезны в приложениях, где пространство ограничено или где необходимо измерить только часть нагрузки.
1. Тензодатчики. Это основные чувствительные элементы, которые преобразуют механическую деформацию в электрический сигнал.
2. Материал основания: обычно изготавливается из алюминия или нержавеющей стали, что обеспечивает долговечность и устойчивость к факторам окружающей среды.
3. Проводка. Правильная проводка имеет решающее значение для подключения тензодатчика к схеме формирования сигнала или микроконтроллеру.

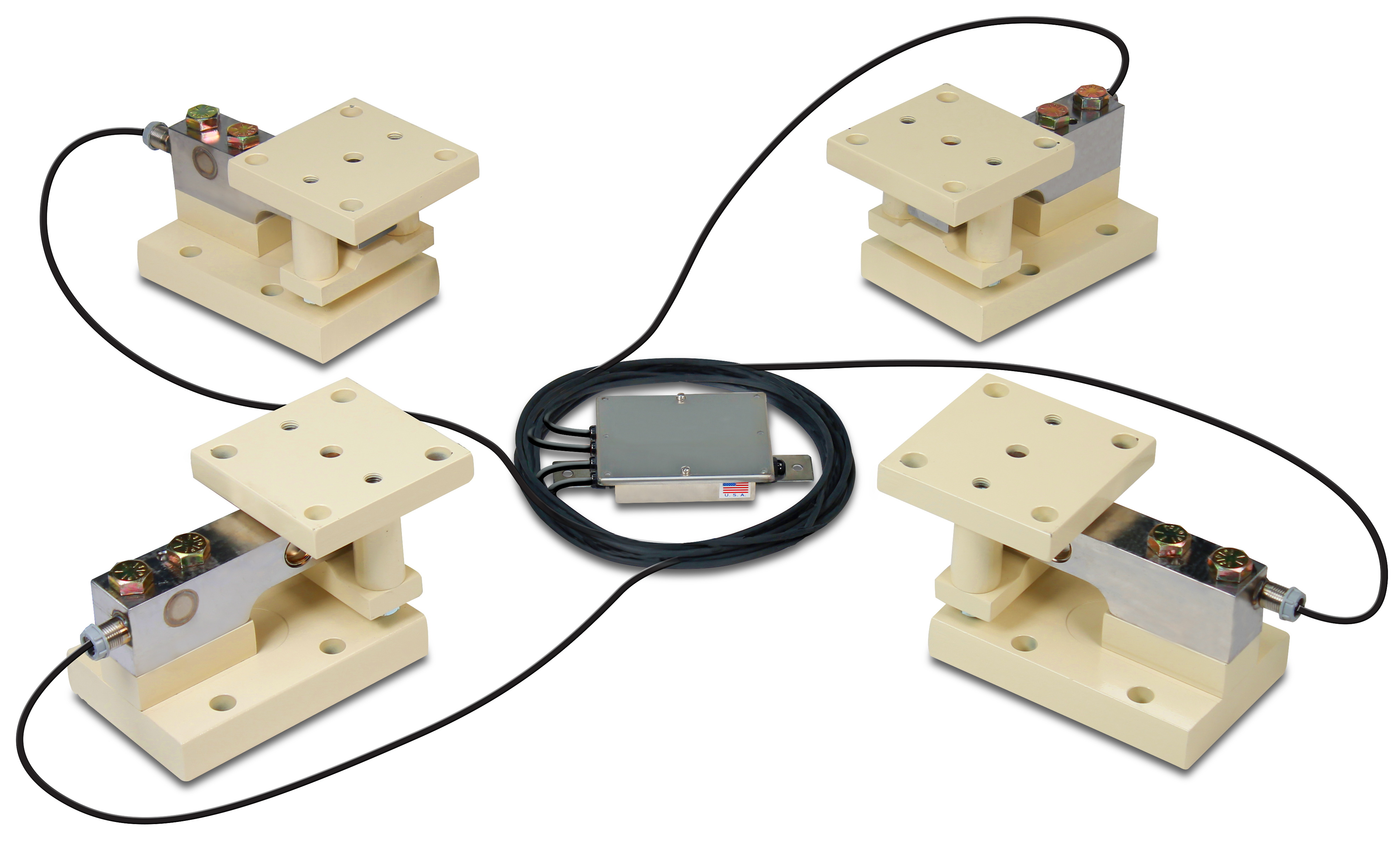

Правильный монтаж датчика веса имеет решающее значение для точных измерений. Неправильно установленный тензодатчик может привести к ошибочным показаниям и повлиять на общую производительность системы. К процессу монтажа следует подходить внимательно, чтобы обеспечить правильное и надежное расположение весоизмерительного датчика.
1. Подготовьте монтажную поверхность: убедитесь, что поверхность чистая и на ней нет мусора. Любая грязь или загрязнения могут повлиять на работу весоизмерительного датчика.
2. Разместите тензодатчик. Определите оптимальное положение тензодатчика, чтобы обеспечить точное измерение нагрузки. Датчик веса должен быть выровнен по направлению нагрузки, чтобы минимизировать ошибки.
3. Закрепите тензодатчик. Используйте винты или болты, чтобы прикрепить тензодатчик к монтажной поверхности или кронштейну. Убедитесь, что он надежно закреплен, чтобы предотвратить любое движение во время работы.
4. Подключите проводку. Следуйте электрической схеме, прилагаемой к тензодатчику, чтобы обеспечить правильность соединений. Правильная проводка необходима для правильной работы тензодатчика.
5. Откалибруйте тензодатчик: примените известные веса и соответствующим образом отрегулируйте выходной сигнал. Калибровка имеет решающее значение для обеспечения точности измерений тензодатчиком.
HX711 — популярный 24-битный аналого-цифровой преобразователь (АЦП), разработанный специально для весов и систем промышленного управления. Он обычно используется с тензодатчиками для усиления слабых сигналов, создаваемых тензодатчиками.
- Высокая точность: обеспечивает 24-битное разрешение для точных измерений.
- Низкий уровень шума: предназначен для минимизации шума в сигнале, что имеет решающее значение для точных измерений веса.
- Простота в использовании: простой интерфейс для подключения к микроконтроллерам, таким как Arduino, что делает его доступным как для любителей, так и для профессионалов.
1. Подключите тензодатчик: Подключите провода тензодатчика к HX711 в соответствии со схемой подключения. Убедитесь, что соединения надежны, чтобы предотвратить потерю сигнала.
2. Включите HX711. Обеспечьте питание HX711 от подходящего источника питания. HX711 обычно работает при напряжении от 2,7 до 5,5 В.
3. Подключитесь к микроконтроллеру: используйте цифровые контакты микроконтроллера для считывания выходного сигнала HX711. Это соединение позволяет микроконтроллеру обрабатывать данные о весе.

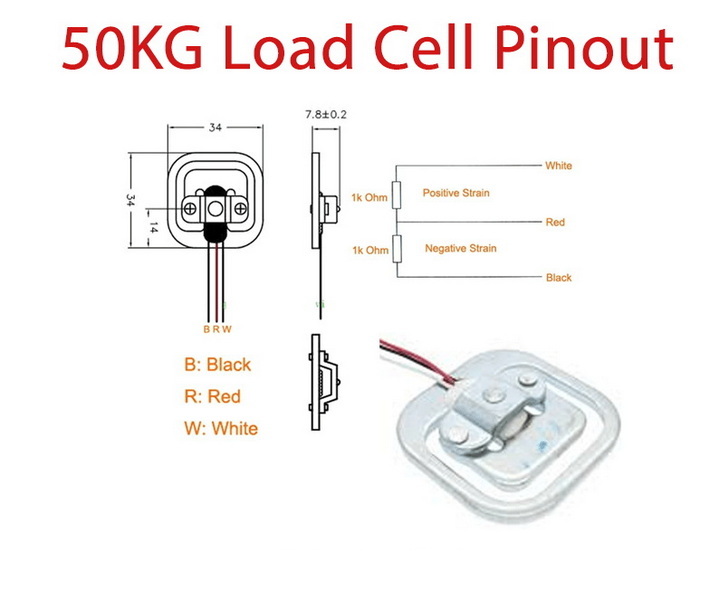

Понимание схемы подключения имеет решающее значение для правильной установки. Типичная схема подключения полумостового тензодатчика включает соединения для тензодатчиков и источника питания.
- Красный: возбуждение (+)
- Черный: возбуждение (-)
- Зеленый: сигнал (+)
- Белый: сигнал (-)
Тензодатчики широко используются в различных приложениях благодаря их точности и надежности. Они работают путем измерения деформации материала при приложении нагрузки.
Когда к тензодатчику прилагается нагрузка, тензорезисторы деформируются, вызывая изменение их электрического сопротивления. Это изменение измеряется и преобразуется в показания веса. Чувствительность тензорезисторов позволяет обнаруживать очень небольшие изменения нагрузки, что делает их идеальными для прецизионных применений.
- Промышленное взвешивание: используется в весах для взвешивания продуктов при производстве и транспортировке.
- Мониторинг нагрузки: используется для мониторинга состояния конструкций для измерения нагрузок на мосты и здания.
- Автомобильные испытания: используются при краш-тестах и нагрузочных испытаниях компонентов транспортных средств для обеспечения безопасности и производительности.
Калибровка необходима для того, чтобы тензодатчик обеспечивал точные измерения. Этот процесс включает в себя применение известных весов и соответствующую настройку выходного сигнала.
1. Обнулите тензодатчик. Убедитесь, что тензодатчик показывает ноль без приложенной нагрузки. Этот шаг имеет решающее значение для точных измерений.
2. Примените известные веса. Постепенно применяйте известные веса и записывайте результат. Эти данные будут использованы для построения калибровочной кривой.
3. Отрегулируйте выход: используйте записанные данные для точной настройки выходного сигнала. Калибровку можно выполнить с помощью программного обеспечения или вручную настроив схему.
Интеграция тензодатчика с Arduino — популярный проект среди любителей и инженеров. Эта установка позволяет измерять вес в режиме реального времени и регистрировать данные.
- Плата Arduino: любая совместимая плата Arduino, например Arduino Uno или Nano.
- Модуль HX711: для усиления сигнала тензодатчика и преобразования его в цифровой формат.
- Тензодатчик: полумостовой тензодатчик для измерения веса.
- Макетная плата и перемычки: для создания соединений и прототипирования.
1. Избегайте перегрузки. Убедитесь, что весоизмерительный датчик не подвергается нагрузкам, превышающим его номинальную мощность. Перегрузка может повредить тензодатчик и привести к неточным показаниям.
2. Температурные соображения. Обратите внимание на диапазон рабочих температур тензодатчика, поскольку экстремальные температуры могут повлиять на его производительность. Некоторые тензодатчики рассчитаны на определенные диапазоны температур, поэтому выбирайте соответственно.
3. Виброизоляция. Если тензодатчик используется в вибрирующей среде, рассмотрите возможность использования виброизоляционных креплений для повышения точности. Это может помочь предотвратить ложные показания, вызванные внешними вибрациями.
4. Регулярное техническое обслуживание. Периодически проверяйте тензодатчик и его соединения на предмет износа и при необходимости проводите повторную калибровку. Регулярное техническое обслуживание обеспечивает долгосрочную надежность и точность.
Цифровые весы часто используют тензодатчики для обеспечения точных измерений веса. Эти весы могут отображать показания веса на цифровом экране, что делает их удобными и эффективными.
- Высокая точность: обеспечивает точные измерения веса, что важно для приложений, требующих точных измерений.
- Удобный интерфейс: легко читать и работать, часто оснащен ЖК-дисплеем для четкой видимости.
- Компактный дизайн: подходит для различных применений, включая кухонные, промышленные и лабораторные весы.
Понимание схемы тензодатчика может помочь в устранении неполадок и разработке индивидуальных приложений. Типичная схема тензодатчика включает в себя тензодатчики, соединения источника питания и выходные сигналы.
Полумостовые тензодатчики являются универсальными и важными компонентами во многих областях применения. Понимая их работу, правильные методы монтажа, проводку и калибровку, вы можете обеспечить точные и надежные измерения. Независимо от того, работаете ли вы над промышленным проектом или проектом DIY Arduino, освоение использования датчиков нагрузки расширит ваши возможности в системах измерения и управления.
В полумостовом тензодатчике используются два тензодатчика, а в полномостовом тензодатчике — четыре. Полномостовая конфигурация обеспечивает большую чувствительность и точность, что делает ее подходящей для более требовательных приложений.
Вы можете проверить тензодатчик, применив известные веса и проверив выходные данные. Если показания совпадают и соответствуют приложенным грузам, датчик веса работает правильно.
Да, полумостовой тензодатчик можно использовать с Arduino, подключив его к усилителю HX711. Эта установка позволяет легко считывать и обрабатывать данные о весе.
Такие факторы, как температура, влажность, механическое напряжение и неправильный монтаж, могут повлиять на точность датчика веса. Регулярная калибровка и техническое обслуживание могут помочь решить эти проблемы.
Частота калибровки зависит от применения и условий использования. Для критически важных применений рекомендуется калибровать тензодатчик не реже одного раза в месяц или после значительных изменений условий окружающей среды или нагрузки.
