Просмотры:222 Автор:Тина Время публикации: 2024-11-13 Происхождение:Работает
Меню контента
● Понимание датчиков силы сдвига балки
>> Компоненты датчика силы сдвига балки
● Инструменты, необходимые для монтажа
● Пошаговое руководство по установке датчика силы сдвига балки
>> Шаг 1. Подготовьте место для установки
>> Шаг 3: Просверлите отверстия
>> Шаг 4. Установите тензодатчик
● Рекомендации по установке датчиков нагрузки на сдвиговую балку
● Общие применения датчиков силы сдвига балки
● Устранение распространенных проблем
>> Проблема 1: неточные показания
>> Проблема 2: Проблемы с электричеством
>> Проблема 3: Физический урон
>> 1. Что такое тензодатчик сдвигающейся балки?
>> 2. Как узнать, правильно ли откалиброван мой датчик веса?
>> 3. Каковы общие области применения датчиков нагрузки с поперечной балкой?
>> 4. Как часто мне следует калибровать тензодатчик?
>> 5. Могу ли я установить датчик нагрузки на сдвиговую балку самостоятельно?
Прежде чем приступить к процессу монтажа, важно понять, что такое срезная балка. датчик нагрузки есть и как это работает. Тензодатчик со сдвиговой балкой — это тип преобразователя, который преобразует силу или вес в электрический сигнал. Он действует по принципу сдвиговой деформации, которая возникает, когда к балке прилагается нагрузка, вызывающая ее деформацию. Эта деформация измеряется и преобразуется в электрический сигнал, который затем может быть интерпретирован системой отображения или управления.
Типичный тензодатчик сдвигающейся балки состоит из нескольких ключевых компонентов:
- Балка: основная конструкция, несущая нагрузку.
- Тензодатчики: датчики, прикрепленные к балке, которые измеряют деформацию.
- Корпус: защищает внутренние компоненты от факторов окружающей среды.
- Проводка: соединяет тензодатчик с измерительной системой.
Для установки тензодатчика с поперечной балкой вам потребуются следующие инструменты:
- Ключи: для затягивания болтов и гаек.
- Дрель: для создания отверстий для крепления.
- Уровень: Чтобы убедиться, что тензодатчик установлен правильно.
- Динамометрический ключ: для приложения правильного крутящего момента к болтам.
- Измерительная лента: для точных измерений во время установки.
Перед установкой тензодатчика убедитесь, что место установки чистое и свободное от мусора. Поверхность должна быть ровной и выдерживать весоизмерительный датчик и максимальную нагрузку, которую он будет измерять.
Используя рулетку, определите точное место, где будет установлен тензодатчик. Отметьте на поверхности места для монтажных отверстий. Крайне важно убедиться, что тензодатчик выровнен правильно, чтобы избежать ошибок измерения.
С помощью дрели проделайте отверстия в отмеченных местах. Размер отверстий должен соответствовать характеристикам производителя весоизмерительного датчика.

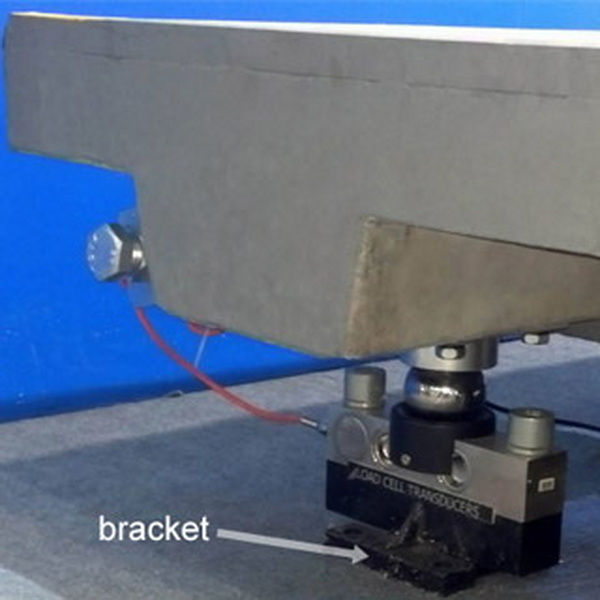

Расположите тензодатчик сдвигающейся балки над просверленными отверстиями. Совместите монтажные отверстия тензодатчика с отверстиями на поверхности. Вставьте болты через монтажные отверстия тензодатчика в просверленные отверстия.
Используя гаечный ключ, надежно затяните болты. Важно оказывать равномерное давление, чтобы избежать смещения. Для обеспечения затяжки болтов в соответствии со спецификациями производителя следует использовать динамометрический ключ.
После того как тензодатчик надежно закреплен, подключите проводку. Следуйте схеме подключения, предоставленной производителем, чтобы обеспечить правильность соединений. Этот шаг имеет решающее значение для точной передачи сигнала.
После установки тензодатчик необходимо откалибровать для обеспечения точных измерений. Этот процесс включает в себя применение известных весов к тензодатчику и соответствующую настройку выходного сигнала. Калибровку следует выполнять в соответствии с рекомендациями производителя.
После калибровки проведите тест, чтобы убедиться, что тензодатчик работает правильно. Примените различные веса и проверьте выходной сигнал на соответствие ожидаемым значениям. Этот шаг необходим для подтверждения того, что установка прошла успешно.
1. Следуйте рекомендациям производителя. Всегда обращайтесь к инструкциям производителя, чтобы узнать конкретные требования к монтажу и подключению.
2. Используйте подходящие инструменты. Убедитесь, что у вас есть подходящие инструменты для работы, чтобы не повредить тензодатчик или монтажную поверхность.
3. Проверьте выравнивание. Правильное выравнивание имеет решающее значение для точных измерений. Используйте уровень, чтобы убедиться, что тензодатчик установлен правильно.
4. Регулярное техническое обслуживание. Периодически проверяйте тензодатчик на наличие признаков износа или повреждения и при необходимости проводите повторную калибровку.
Тензодатчики с поперечной балкой широко используются в различных приложениях, в том числе:
- Весы: используются в промышленных и коммерческих системах взвешивания.
- Измерение силы: используется в испытательных машинах для измерения силы.
- Мониторинг нагрузки: используется в конструкциях для мониторинга условий нагрузки.
Даже при правильной установке могут возникнуть проблемы с датчиками нагрузки с поперечной балкой. Вот некоторые распространенные проблемы и их решения:
Если датчик веса дает неточные показания, проверьте следующее:
- Убедитесь, что тензодатчик правильно откалиброван.
- Убедитесь, что нагрузка равномерно распределена по балке.
- Проверьте наличие механических препятствий, которые могут повлиять на работу весоизмерительного датчика.
Если есть проблемы с электричеством, например, ошибочные показания или отсутствие сигнала:
- Осмотрите проводку на наличие повреждений или ослабленных соединений.
- Убедитесь, что тензодатчик подключен к совместимой измерительной системе.
- Проверьте наличие помех от близлежащего электрооборудования.
Физическое повреждение весоизмерительного датчика может произойти из-за чрезмерных нагрузок или факторов окружающей среды. Регулярно проверяйте тензодатчик на наличие:
- Трещины или деформации балки.
- Коррозия или ржавчина на корпусе.
- Ослабленные крепежные болты могут привести к смещению.
Монтаж тензодатчика со сдвиговой балкой — это простой процесс, требующий пристального внимания к деталям. Следуя шагам, описанным в этой статье, и придерживаясь лучших практик, вы сможете обеспечить точные измерения и надежную работу. Не забывайте регулярно обслуживать и калибровать тензодатчик для достижения оптимальных результатов.
Тензодатчик со сдвиговой балкой — это тип преобразователя, который измеряет силу или вес путем преобразования механической деформации, вызванной нагрузкой, в электрический сигнал.
Вы можете проверить калибровку, приложив известные веса к датчику веса и проверив, соответствует ли выходной сигнал ожидаемым значениям. В случае несоответствия необходима повторная калибровка.
Тензодатчики со сдвиговой балкой обычно используются в весах, приложениях для измерения силы и мониторинга нагрузки в различных промышленных условиях.
Частота калибровки зависит от области применения и условий использования. Обычно рекомендуется калибровать датчики веса не реже одного раза в год или при значительных изменениях условий окружающей среды или нагрузки.
Да, при наличии подходящих инструментов и следуя рекомендациям производителя вы можете установить тензодатчик сдвигающейся балки самостоятельно. Однако, если вы не уверены, рекомендуется обратиться за профессиональной помощью.
