Прежде чем приступить к процессу монтажа, важно понять, что такое датчик одноточечной нагрузки. Одна точка датчик нагрузки это тип датчика силы, предназначенный для измерения веса или силы, приложенной в одной точке. Он обычно используется в приложениях, где нагрузка прикладывается вертикально, например, в платформенных и настольных весах.
Типичный одноточечный датчик нагрузки состоит из следующих компонентов:
- Чувствительный элемент: это часть тензодатчика, которая деформируется под нагрузкой, генерируя измеримый электрический сигнал.
- Проводка: Тензодатчики имеют провода, которые подключаются к формирователю сигнала или блоку дисплея.
- Монтажный кронштейн: используется для фиксации тензодатчика на месте.
- Калибровочные гири: используются для калибровки весоизмерительного датчика после установки.
Для установки одноточечного тензодатчика вам потребуются следующие инструменты:
- Ключ: для затягивания болтов и фиксации тензодатчика.
- Отвертка: для подключения проводов и крепления тензодатчика к монтажному кронштейну.
- Дрель: Если вам нужно проделать отверстия для крепления.
- Уровень: Чтобы убедиться, что тензодатчик установлен правильно.
- Калиброванные гири: для калибровки после установки.
Прежде чем начать, убедитесь, что поверхность, на которой будет установлен тензодатчик, чистая, ровная и не содержит мусора. Это поможет добиться точных измерений. Хорошо подготовленная поверхность сводит к минимуму риск смещения и гарантирует правильную работу тензодатчика.

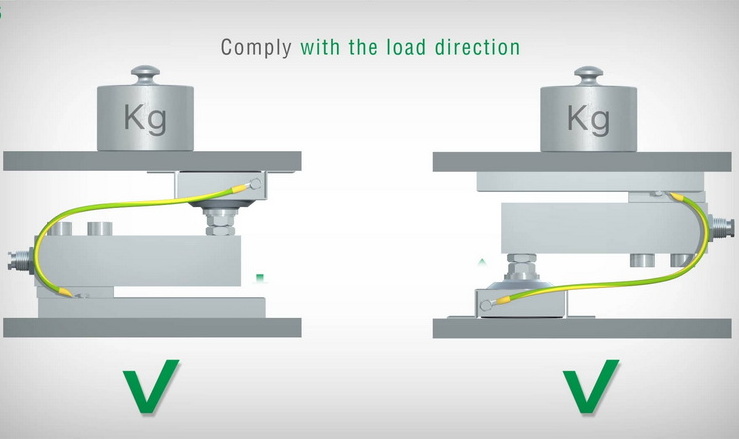

Поместите тензодатчик в нужное место. Убедитесь, что он совмещен с точкой приложения нагрузки. Тензодатчик должен быть расположен так, чтобы нагрузка прикладывалась вертикально. Такое выравнивание имеет решающее значение для точных показаний, поскольку любое несовпадение может привести к ошибочным измерениям.

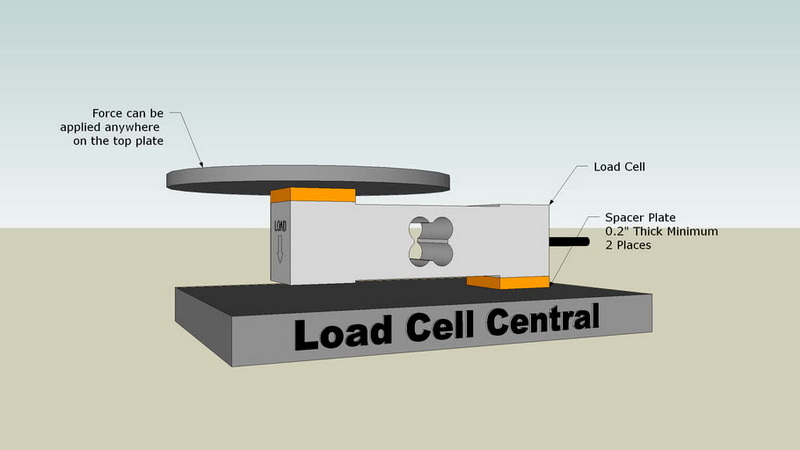

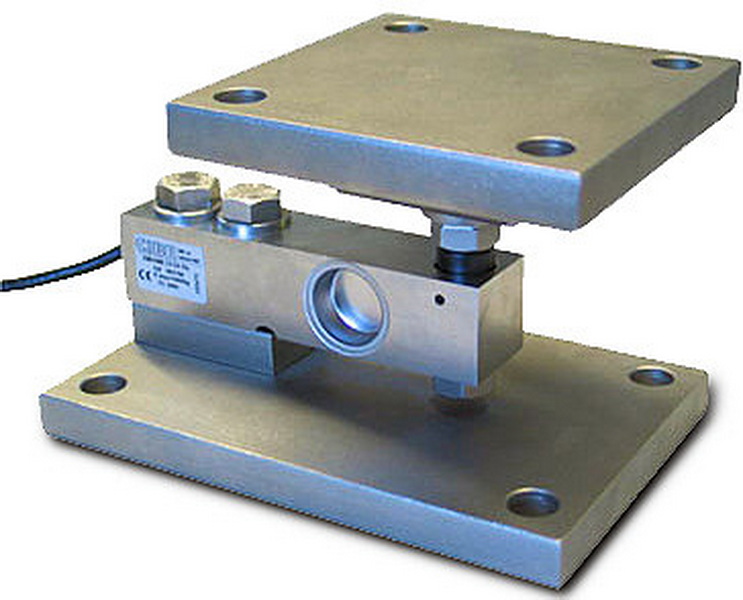

Используя монтажный кронштейн, закрепите тензодатчик на поверхности. Используйте гаечный ключ, чтобы затянуть болты, гарантируя, что тензодатчик надежно закреплен на месте. Крайне важно избегать чрезмерной затяжки, так как это может привести к повреждению датчика веса. Надежная установка предотвращает перемещение во время работы, что может повлиять на точность измерений.

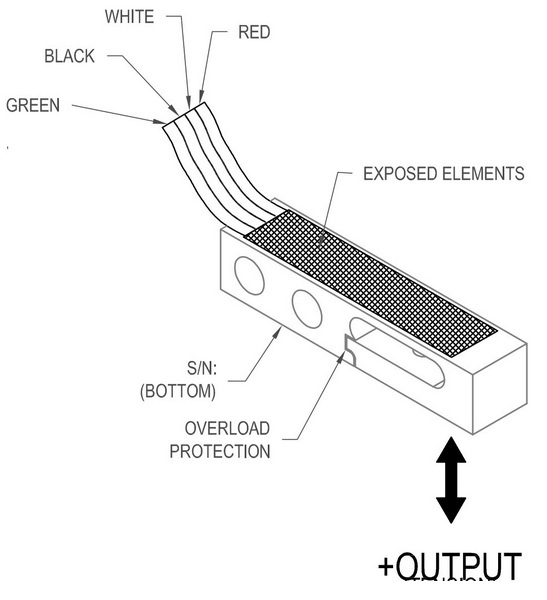

После закрепления тензодатчика подсоедините проводку к тензодатчику. Следуйте схеме подключения производителя, чтобы обеспечить правильность соединений. Обычно тензодатчики имеют четыре провода: два для напряжения возбуждения и два для выходного сигнала. Правильная проводка необходима для правильной работы тензодатчика и обеспечения точных показаний.
С помощью уровня проверьте, что тензодатчик расположен идеально горизонтально. Этот шаг жизненно важен для обеспечения точных измерений. При необходимости отрегулируйте крепление, чтобы добиться горизонтального положения. Неровный датчик нагрузки может привести к неправильным показаниям, поэтому этот шаг не следует упускать из виду.
После монтажа необходимо откалибровать тензодатчик. Поместите калиброванные гири на тензодатчик и запишите результат. Отрегулируйте настройки калибровки на вашем дисплее или формирователе сигнала до тех пор, пока показания не будут соответствовать известным весам. Калибровка гарантирует, что тензодатчик обеспечивает точные измерения во всем диапазоне.
После калибровки проведите испытание, приложив к тензодатчику разные грузы. Проверьте показания на дисплее, чтобы убедиться в их точности. При обнаружении несоответствий еще раз проверьте проводку и калибровку. Испытание тензодатчика в различных условиях помогает проверить его работоспособность и надежность.
1. Следуйте инструкциям производителя. Всегда обращайтесь к рекомендациям производителя за конкретными инструкциями по монтажу и электрическими схемами. Каждый тензодатчик может иметь уникальные требования, которые следует соблюдать для достижения оптимальной производительности.
2. Избегайте боковых нагрузок. Убедитесь, что нагрузка прикладывается вертикально, чтобы предотвратить боковые нагрузки, которые могут повлиять на точность. Боковые нагрузки могут привести к неправильным показаниям весоизмерительного датчика, что приведет к потенциальным ошибкам в измерении веса.
3. Используйте подходящие инструменты. Использование подходящих инструментов поможет выполнить безопасную и точную установку. Правильные инструменты не только облегчают работу, но и снижают риск повреждения весоизмерительного датчика во время установки.
4. Регулярное техническое обслуживание. Периодически проверяйте тензодатчик на наличие признаков износа или повреждения и при необходимости проводите повторную калибровку. Регулярное техническое обслуживание помогает обеспечить долговременную точность и надежность весоизмерительного датчика.
5. Соображения по поводу окружающей среды. Учитывайте среду, в которой будет использоваться тензодатчик. Такие факторы, как температура, влажность и воздействие химикатов, могут повлиять на работу весоизмерительного датчика. Убедитесь, что тензодатчик подходит для предполагаемой среды.
Одноточечные тензодатчики широко используются в различных приложениях, в том числе:
- Весы: используются в торговых и промышленных весах для точного измерения веса. Их обычно можно найти в продуктовых магазинах, на складах и в транспортных средствах.
- Системы дозирования: в пищевой и химической промышленности для точного измерения ингредиентов. Системы дозирования полагаются на точные измерения веса, чтобы гарантировать однородность продукта.
- Испытание материалов: для проверки прочности и долговечности материалов. Тензодатчики используются в лабораториях для измерения силы, необходимой для разрушения или деформации материалов.
- Автоматизированные системы: в робототехнике и автоматизации для мониторинга нагрузки. Тензодатчики могут обеспечивать обратную связь с системами управления, гарантируя, что процессы работают в заданных пределах.
- Медицинское оборудование: используется в больничных койках и медицинских весах для измерения веса пациентов. Точное измерение веса имеет решающее значение в медицинских учреждениях для расчета дозировки и оценки состояния здоровья.
Даже при правильной установке могут возникнуть проблемы с тензодатчиками. Вот некоторые распространенные проблемы и их решения:
Проблема: датчик веса дает разные показания для одного и того же веса.
Решение: Проверьте надежность соединений проводки и убедитесь, что тензодатчик расположен ровно. При необходимости откалибруйте тензодатчик.
Проблема: тензодатчик перегружен, что приводит к повреждению.
Решение: Убедитесь, что приложенная нагрузка не превышает номинальную мощность весоизмерительного датчика. При необходимости используйте тензодатчик большей мощности.
Проблема: показания постепенно меняются со временем без какого-либо изменения нагрузки.
Решение: Это может указывать на необходимость повторной калибровки. Проверьте факторы окружающей среды, которые могут повлиять на тензодатчик, например, изменения температуры.
Проблема: физическое повреждение тензодатчика.
Решение: Осмотрите тензодатчик на наличие признаков повреждения. В случае повреждения замените тензодатчик, чтобы обеспечить точные измерения.
Проблема: колебания показаний из-за электрических помех.
Решение: Убедитесь, что проводка надлежащим образом экранирована и находится вдали от источников электрических помех. Для подключения сигналов используйте витую пару, чтобы минимизировать помехи.
Монтаж одноточечного тензодатчика — это простой процесс, требующий пристального внимания к деталям. Следуя шагам, описанным в этой статье, и придерживаясь лучших практик, вы сможете обеспечить точные и надежные измерения. Не забывайте регулярно обслуживать и калибровать датчик нагрузки для достижения оптимальной производительности.
Одноточечный тензодатчик — это тип тензодатчика, предназначенный для измерения веса или силы, приложенной в одной точке, обычно используемый в таких приложениях, как платформенные весы.
Чтобы откалибровать тензодатчик, поместите на него известные веса и отрегулируйте выходные показания на дисплее до тех пор, пока они не будут соответствовать известным весам.
Тензодатчики обычно используются в весах, системах дозирования, испытаниях материалов, автоматизированных системах и медицинском оборудовании.
Проверьте надежность соединений проводов, убедитесь, что тензодатчик выровнен, и при необходимости выполните повторную калибровку.
Регулярно проверяйте тензодатчик на предмет износа, при необходимости проводите повторную калибровку и убедитесь, что он используется в пределах номинальной мощности для поддержания точности и надежности.
