Тензодатчики являются важными компонентами в различных приложениях, от промышленных весов до медицинских устройств. Они преобразуют силу или вес в электрический сигнал, что позволяет проводить точные измерения. Программирование тензодатчика включает понимание его компонентов, правильное его подключение и написание кода для интерпретации данных. Эта статья проведет вас через процесс программирования датчик нагрузки, ориентируясь на популярный усилитель HX711 и платформу Arduino.
Тензодатчик — это преобразователь, который преобразует механическую силу в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, который использует принцип тензодатчиков для измерения деформации. При приложении нагрузки тензорезистор деформируется, изменяя свое электрическое сопротивление. Это изменение измеряется и преобразуется в показания веса.
1. Тензодатчики сжатия. Эти тензодатчики измеряют силу, приложенную к ним при сжатии. Они обычно используются в весах и системах взвешивания.
2. Тензодатчики растяжения. Они измеряют силу, приложенную при растяжении. Их часто используют в таких приложениях, как подвесные весы.
3. Тензодатчики для изгиба балки. Они используются в тех случаях, когда к балке прилагается нагрузка, вызывающая ее изгиб. Они часто встречаются в промышленных масштабах.
Для программирования тензодатчика вам потребуются следующие компоненты:
- Тензодатчик: основной датчик для измерения веса.
- Усилитель HX711: прецизионный 24-битный аналого-цифровой преобразователь (АЦП), предназначенный для весов и приложений промышленного управления.
- Микроконтроллер: плата Arduino (например, Arduino Uno или Nano) для обработки данных.
- Перемычки: для соединения между компонентами.
- Макетная плата: опционально, для создания прототипа схемы.

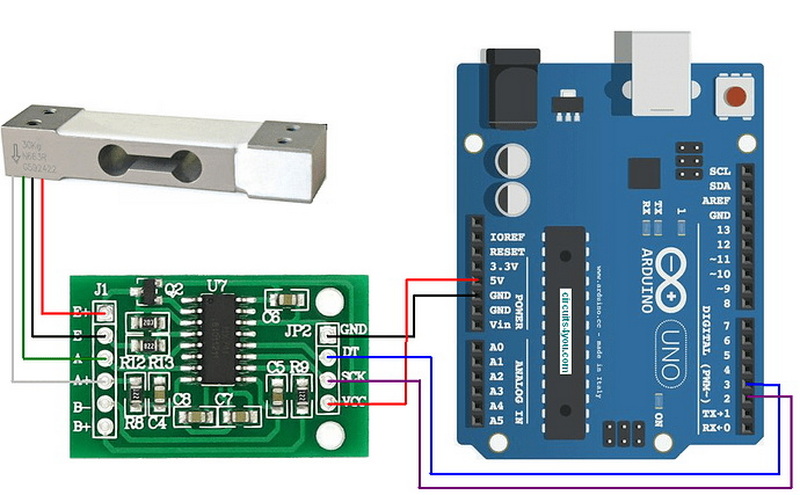

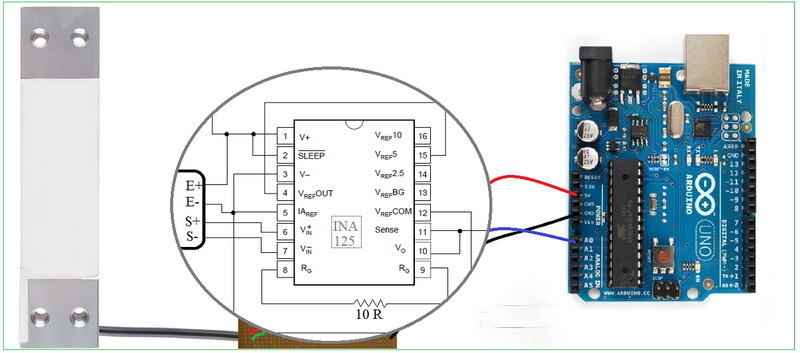

Тензодатчик обычно имеет четыре провода: красный, черный, белый и зеленый. Проводка следующая:
- Красный провод: подключите к E+ (положительное возбуждение) на HX711.
- Черный провод: подключите к E- (отрицательное возбуждение) на HX711.
- Белый провод: подключите к A- (отрицательный сигнал) на HX711.
- Зеленый провод: подключите к A+ (положительный сигнал) на HX711.

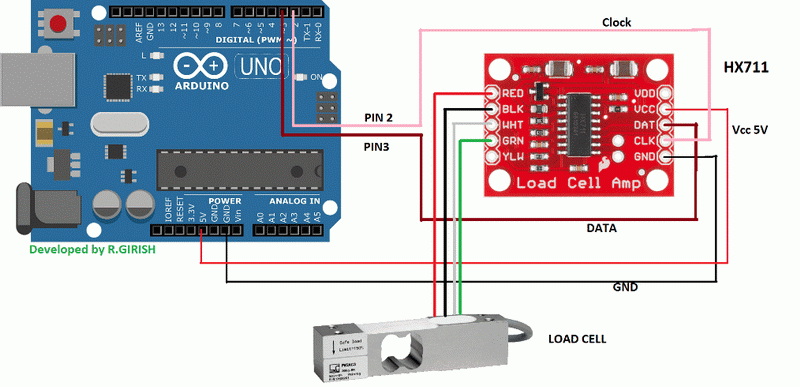

HX711 имеет два выходных контакта, которые необходимо подключить к Arduino:
- DT (Данные): Подключитесь к цифровому контакту Arduino (например, контакту 3).
- SCK (Часы): Подключите к другому цифровому контакту Arduino (например, контакту 2).
Кроме того, подключите контакты VCC и GND HX711 к контактам 5V и GND Arduino соответственно.
Перед написанием кода необходимо установить библиотеку HX711 в Arduino IDE. Эта библиотека упрощает процесс чтения данных с HX711.
1. Откройте IDE Arduino.
2. Перейдите в «Скетч» > «Включить библиотеку» > «Управление библиотеками».
3. Найдите «HX711» и установите библиотеку Богдана Некулы.
Калибровка имеет решающее значение для точных измерений. Для калибровки датчика веса необходимо определить калибровочный коэффициент. Вот как это сделать:
1. Поместите на тензодатчик известный вес.
2. Измените строку `scale.set_scale()` в коде, чтобы установить калибровочный коэффициент.
3. Загрузите код и наблюдайте за выводом в последовательном мониторе.
4. Отрегулируйте калибровочный коэффициент до тех пор, пока выходной сигнал не будет соответствовать известному весу.
После подключения и программирования пришло время проверить тензодатчик. Выполните следующие действия:
1. Загрузите код в Arduino.
2. Откройте последовательный монитор в Arduino IDE.
3. Поместите грузы на тензодатчик и наблюдайте за показаниями.
Если показания стабильны и точны, ваш датчик веса успешно запрограммирован!
Тензодатчики используются в различных приложениях, в том числе:
- Промышленное взвешивание: используется в весах для взвешивания продуктов на заводах.
- Медицинские устройства: используются в таких устройствах, как весы для пациентов и системы измерения силы.
- Автомобильные испытания: используются для измерения сил при краш-тестах и динамики автомобиля.
- Робототехника: используется в роботизированных манипуляторах для точного измерения веса.
- Сельское хозяйство: используется в точном земледелии для измерения веса почвы и урожая.
Если вы заметили колебания показаний, проверьте следующее:
- Убедитесь, что все соединения надежны.
- Убедитесь, что тензодатчик правильно откалиброван.
- Проверьте наличие электрических помех от близлежащих устройств.
Если в последовательном мониторе нет вывода:
- Убедитесь, что HX711 подключен правильно.
- Проверьте соединения электропроводки.
- Убедитесь, что в коде определены правильные контакты.
Если показания веса неверны:
- Повторно откалибровать тензодатчик с известными весами.
- Убедитесь, что тензодатчик не перегружен сверх своей мощности.
После того, как вы освоите основы программирования тензодатчика, вы сможете изучить передовые методы для улучшения вашего проекта:
1. Регистрация данных: используйте модуль SD-карты для регистрации данных о весе с течением времени. Это может быть полезно для отслеживания тенденций изменения веса.
2. Беспроводная связь: используйте беспроводные модули, такие как Wi-Fi (ESP8266) или Bluetooth (HC-05), для отправки данных о весе на смартфон или компьютер.
3. Интеграция с другими датчиками. Объедините тензодатчик с другими датчиками (например, датчиками температуры или влажности) для более сложных задач, таких как контроль веса продукции в контролируемой среде.

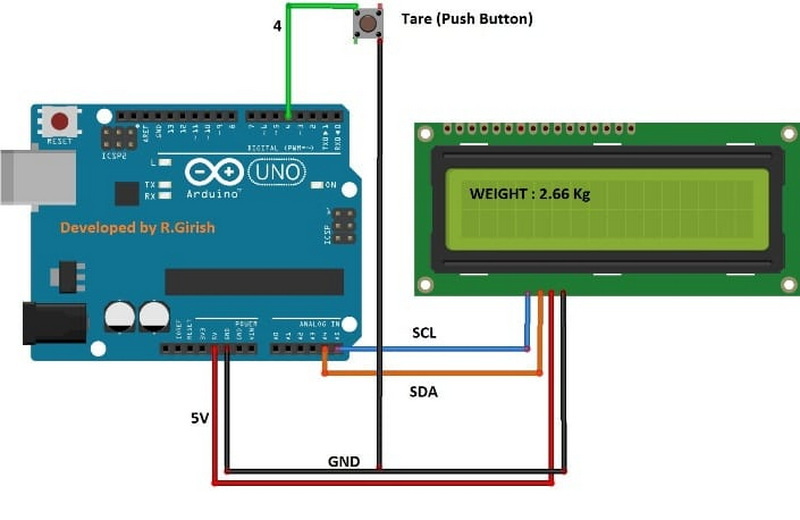

4. Пользовательский интерфейс. Создайте пользовательский интерфейс с использованием ЖК- или OLED-дисплея для отображения показаний веса и другой соответствующей информации в реальном времени.
5. Мобильные приложения. Разработайте мобильное приложение, которое подключается к вашему проекту Arduino для отображения показаний веса и отправки предупреждений при достижении определенных пороговых значений.
Программирование тензодатчика может показаться сложной задачей, но при наличии правильных компонентов и руководства это становится выполнимой задачей. Следуя инструкциям, описанным в этой статье, вы сможете успешно настроить тензодатчик с усилителем HX711 и Arduino. Будь то личные проекты или промышленное применение, понимание того, как программировать датчик веса, открывает мир возможностей для точного измерения веса.
Тензодатчик — это устройство, которое преобразует силу или вес в электрический сигнал, что позволяет точно измерить вес или силу.
Чтобы откалибровать тензодатчик, поместите на него известный вес, отрегулируйте калибровочный коэффициент в своем коде и убедитесь, что выходные данные соответствуют известному весу.
HX711 — это прецизионный 24-битный аналого-цифровой преобразователь, предназначенный для весов и приложений промышленного управления, обычно используемый с тензодатчиками.
Да, датчики силы растяжения специально разработаны для измерения растягивающих усилий и могут использоваться, например, в подвесных весах.
Тензодатчики используются в различных приложениях, включая промышленное взвешивание, медицинское оборудование, автомобильные испытания, робототехнику и сельское хозяйство.
