Датчик нагрузки — это преобразователь, который преобразует силу в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, который использует принцип тензодатчиков для измерения деформации материала под нагрузкой. При приложении нагрузки тензорезистор деформируется, вызывая изменение его электрического сопротивления. Это изменение затем преобразуется в измеримый электрический сигнал.
Тензодатчики широко используются в различных приложениях, включая системы взвешивания, промышленную автоматизацию и измерение силы. Их способность обеспечивать точные и надежные измерения делает их незаменимыми во многих областях, от производства до исследований и разработок.
1. Тензодатчики: это наиболее широко используемые датчики веса. Они состоят из металлического элемента, который деформируется под нагрузкой, к которому прикреплены тензодатчики для измерения деформации. Тензодатчики известны своей точностью и надежностью, что делает их пригодными для широкого спектра применений.
2. Гидравлические тензодатчики. В этих тензодатчиках для измерения силы используется гидравлическая жидкость. При приложении нагрузки давление жидкости меняется, что можно измерить. Гидравлические тензодатчики часто используются в тяжелых условиях, например, при взвешивании больших контейнеров или транспортных средств.
3. Пневматические тензодатчики. Подобно гидравлическим тензодатчикам, они используют давление воздуха для измерения силы. Они часто используются в приложениях, где требуется высокая точность, например, в лабораторных условиях.
4. Емкостные датчики веса. Эти датчики веса измеряют изменения емкости, вызванные деформацией диэлектрического материала под нагрузкой. Емкостные датчики нагрузки встречаются реже, но могут быть полезны в конкретных приложениях, где другие типы могут оказаться непригодными.
Тензодатчики работают по принципу преобразования механической силы в электрический сигнал. Когда к датчику нагрузки прилагается нагрузка, это вызывает деформацию чувствительного элемента. Эта деформация изменяет сопротивление тензорезисторов, прикрепленных к элементу. Изменение сопротивления пропорционально приложенной нагрузке.

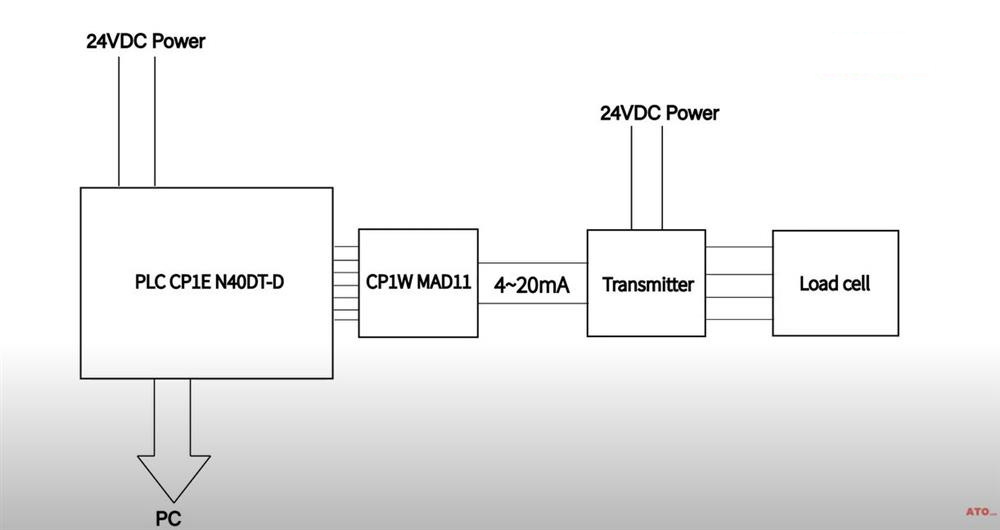

Электрический сигнал, генерируемый тензодатчиком, обычно очень мал, поэтому его часто усиливают с помощью инструментального усилителя. Усиленный сигнал затем может быть обработан микроконтроллером или цифровым дисплеем для получения читаемого вывода.
Понимание компонентов тензодатчика поможет вам лучше понять, как они функционируют. Типичный тензодатчик состоит из:
- Чувствительный элемент: это часть тензодатчика, которая деформируется под нагрузкой. Обычно он изготавливается из металлического сплава, обеспечивающего необходимую прочность и долговечность.
- Тензодатчики: они прикреплены к чувствительному элементу и измеряют деформацию. Обычно они изготавливаются из тонкой проволоки или фольги, расположенной в виде сетки.
- Мостовая схема Уитстона: эта конфигурация схемы используется для преобразования изменения сопротивления тензорезисторов в сигнал напряжения. Это необходимо для точных измерений.
- Корпус: тензодатчик заключен в защитный корпус, защищающий его от факторов окружающей среды и механических повреждений.
Чтобы прочитать тензодатчик, вам необходимо выполнить следующие шаги:
1. Подключите тензодатчик. Убедитесь, что тензодатчик правильно подключен к источнику питания и цепи формирования сигнала. Тензодатчик обычно имеет четыре провода: два для напряжения возбуждения и два для выходного сигнала.
2. Откалибруйте тензодатчик. Калибровка необходима для обеспечения точных показаний. Поместите известные веса на тензодатчик и запишите выходной сигнал. Используйте эти данные для создания калибровочной кривой или настройки выходного сигнала в соответствии с известными весами.
3. Измерьте выходной сигнал. После калибровки вы можете измерить выходной сигнал тензодатчика. Этот сигнал обычно измеряется в милливольтах и его необходимо усилить для лучшей читаемости.
4. Преобразование сигнала. Используйте микроконтроллер или цифровой дисплей для преобразования выходного сигнала в читаемый формат, например вес в килограммах или фунтах.
5. Отображение показаний. Наконец, отобразите показания на цифровом экране или запишите их для дальнейшего анализа.
Чтобы проиллюстрировать процесс считывания показаний датчика веса, рассмотрим простые весы.
1. Настройка. Подключите тензодатчик к модулю усилителя HX711, который предназначен для весов. Весоизмерительный датчик будет иметь четыре провода: красный (возбуждение+), черный (возбуждение-), белый (сигнал+) и зеленый (сигнал-).
2. Калибровка. Поместите на весы известную массу, например, гирю массой 5 кг. Запишите вывод HX711. Повторите этот процесс с разными весами (например, 10 кг, 15 кг), чтобы создать калибровочную кривую.
3. Измерение сигнала: после калибровки, когда пользователь помещает объект на весы, тензодатчик генерирует соответствующий выходной сигнал. HX711 усилит этот сигнал и преобразует его в цифровой формат.
4. Дисплей: микроконтроллер обрабатывает сигнал и отображает вес на ЖК-экране, предоставляя пользователю точные показания.
Тензодатчики используются в различных приложениях, в том числе:
- Весы: Тензодатчики являются основными компонентами электронных весов, обеспечивающими точные измерения веса. Они используются в розничной торговле, лабораториях и промышленности.
- Промышленная автоматизация: датчики веса используются в автоматизированных системах для мониторинга и управления процессами, такими как заполнение контейнеров точным количеством материала. Это обеспечивает стабильность и качество производства.
- Измерение силы: в исследованиях и разработках тензодатчики используются для измерения сил в экспериментах, таких как испытания материалов на растяжение. Эти данные имеют решающее значение для материаловедения и инженерных приложений.
- Мониторинг нагрузки: датчики нагрузки используются в кранах и подъемниках для контроля поднимаемого груза, обеспечивая безопасность и предотвращая перегрузку. Это жизненно важно при строительстве и подъеме тяжелых грузов.
- Медицинское применение: датчики веса используются в медицинских устройствах, таких как весы для пациентов и устройства измерения силы в реабилитационном оборудовании. Точные измерения необходимы для ухода за пациентами и их лечения.
При работе с датчиками веса вы можете столкнуться с некоторыми распространенными проблемами:
- Дрейф: со временем выходной сигнал может дрейфовать, что приводит к неточным показаниям. Регулярная калибровка может помочь решить эту проблему. Рекомендуется периодически калибровать датчик нагрузки, особенно если он используется в динамичной среде.
- Шум: электрический шум может влиять на сигнал тензодатчика. Использование экранированных кабелей и правильное заземление могут помочь снизить уровень шума. Кроме того, применение методов фильтрации на этапе обработки сигналов может повысить точность измерений.
- Перегрузка: Приложение нагрузки, превышающей номинальную мощность датчика веса, может привести к необратимому повреждению. Всегда проверяйте, что тензодатчик рассчитан на ожидаемые нагрузки. Также полезно использовать тензодатчики с емкостью, превышающей максимальную ожидаемую нагрузку, чтобы обеспечить запас прочности.
- Температурные эффекты: весоизмерительные датчики могут быть чувствительны к изменениям температуры, что может повлиять на их точность. Использование методов температурной компенсации может помочь сохранить точность при различных температурах.
Чтение тензодатчика предполагает понимание его работы, правильного подключения, калибровки и обработки сигналов. При наличии необходимых знаний и инструментов вы сможете эффективно использовать датчики веса в различных приложениях: от весов до промышленной автоматизации.
Выполнив действия, описанные в этой статье, вы сможете обеспечить точные и надежные измерения с помощью датчиков веса. Независимо от того, являетесь ли вы профессиональным инженером или любителем, освоение использования датчиков силы повысит вашу способность точно измерять силу и вес.
Тензодатчик — это законченное устройство, которое преобразует силу в электрический сигнал, а тензодатчик — это компонент, используемый в датчике веса для измерения деформации. Тензодатчики обычно содержат один или несколько тензодатчиков как часть чувствительного механизма.
При выборе датчика веса учитывайте такие факторы, как максимальная грузоподъемность, точность, условия окружающей среды (например, температура, влажность) и тип требуемого измерения (статический или динамический). Кроме того, убедитесь, что тензодатчик совместим с вашим оборудованием формирования сигнала.
Да, тензодатчики можно использовать на открытом воздухе, но важно выбрать тензодатчик с соответствующей защитой окружающей среды, например, со степенью защиты IP. Всепогодные или водонепроницаемые тензодатчики предназначены для работы в суровых условиях.
Частота калибровки зависит от применения и условий использования. Для критических применений рекомендуется калибровать датчик веса не реже одного раза в год или при возникновении значительных изменений, например, после перемещения датчика веса или после сильной перегрузки.
Если у вас возникли противоречивые показания, проверьте наличие потенциальных проблем, таких как электрические помехи, неправильные соединения или механические помехи. Убедитесь, что тензодатчик правильно откалиброван и что окружающая среда стабильна. Если проблемы не исчезнут, обратитесь к производителю за помощью в устранении неполадок.
