Тензодатчики являются важными устройствами, используемыми в различных приложениях для измерения силы или веса. Они преобразуют приложенную к ним силу в электрический сигнал, который затем можно интерпретировать с помощью компьютера или дисплея. Понимание того, как измерять силу с помощью тензодатчика, имеет решающее значение для инженеров, техников и всех, кто работает в таких областях, как производство, робототехника и исследования. В этой статье представлено подробное руководство о том, как измерять силу с помощью тензодатчика, включая принципы работы, типы тензодатчиков, процедуры настройки и практическое применение.
Тензодатчик — это преобразователь, который преобразует механическую силу в электрический сигнал. В наиболее распространенных типах датчиков нагрузки используются тензодатчики — устройства, изменяющие свое электрическое сопротивление при растяжении или сжатии. Когда к датчику нагрузки прилагается нагрузка, тензорезисторы деформируются, вызывая изменение сопротивления, которое можно измерить и преобразовать в показания силы.
1. Тензодатчики сжатия. Эти тензодатчики предназначены для измерения сил сжатия. Они часто используются в приложениях, где нагрузка прикладывается вертикально вниз.
2. Тензодатчики растяжения: используются для измерения растягивающих сил. Они обычно используются в таких устройствах, как подвесные весы и крановые весы.
3. Тензодатчики изгибаемой балки. Эти тензодатчики измеряют силу при изгибе. Их часто используют в весах и весах.
4. Тензодатчики S-типа. Эти тензодатчики могут измерять силы как растяжения, так и сжатия. Они универсальны и широко используются в различных сферах.
5. Тензодатчики блина. Это низкопрофильные тензодатчики, способные выдерживать большие нагрузки. Их часто используют в промышленных целях.
Тензодатчики работают по принципу тензодатчиков. При приложении нагрузки тензодатчик слегка деформируется, и прикрепленные к нему тензорезисторы измеряют эту деформацию. Изменение сопротивления тензорезисторов пропорционально величине приложенной силы. Это изменение затем преобразуется в электрический сигнал, который может быть прочитан цифровым дисплеем или компьютером.
Тензодатчик является важнейшим компонентом тензодатчика. Он состоит из тонкой проволоки или фольги, расположенных в виде сетки. Когда тензодатчик деформируется, тензодатчик растягивается или сжимается, изменяя свое электрическое сопротивление. Это изменение измеряется с помощью мостовой схемы Уитстона, которая обеспечивает точное измерение изменения сопротивления.
Настройка датчика веса включает в себя несколько шагов для обеспечения точных измерений. Вот пошаговое руководство:
Прежде чем приступить к работе, соберите следующее оборудование:
◆ Тензодатчик
◆ Формирователь сигнала или усилитель
◆ Цифровой дисплей или система сбора данных
◆ Источник питания
◆ Соединительные кабели

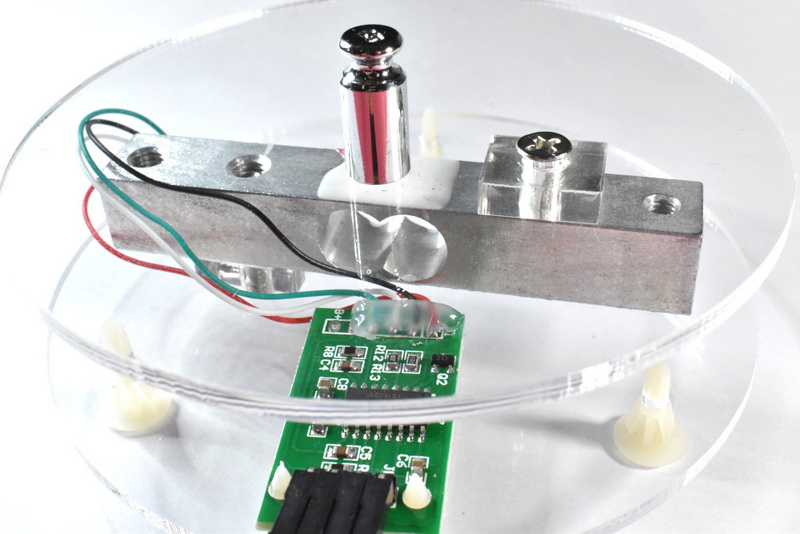

Надежно закрепите тензодатчик в нужном месте. Убедитесь, что он выровнен правильно и что нет никаких препятствий, которые могут повлиять на его работу. Для датчиков сжатия нагрузки нагрузка должна прикладываться непосредственно вниз. При использовании датчиков растяжения убедитесь, что нагрузка приложена параллельно датчику веса.
Подключите тензодатчик к формирователю сигнала или усилителю с помощью соответствующих кабелей. Следуйте инструкциям производителя по проводке, чтобы обеспечить правильность соединений. Формирователь сигнала усиливает слабый электрический сигнал, генерируемый тензодатчиком, что облегчает его считывание.
Калибровка необходима для точных измерений. Чтобы откалибровать тензодатчик, примените к нему известные веса и запишите соответствующие выходные сигналы. Используйте эти данные для создания калибровочной кривой, которая позволит вам преобразовать выходной сигнал в показания силы.
После того, как все подключено и откалибровано, выполните испытание, приложив к тензодатчику известную силу. Проверьте выходные данные на цифровом дисплее или системе сбора данных, чтобы убедиться, что они точно соответствуют приложенной силе.
Считывание силы с тензодатчика включает в себя интерпретацию электрического сигнала, генерируемого устройством. Вот как это сделать:
Выходной сигнал тензодатчика обычно измеряется в милливольтах (мВ) и пропорционален приложенной силе. Возможно, сигнал придется усилить с помощью преобразователя сигнала, чтобы его можно было прочитать на цифровом дисплее.
Используя калибровочную кривую, созданную в процессе калибровки, преобразуйте выходной сигнал в показания силы. Это можно сделать по простой формуле:
Force=Чувствительность×Выходной сигналForce=Чувствительность×Выходной сигнал
Где чувствительность — это наклон калибровочной кривой.
Последним шагом является отображение показаний на цифровом дисплее или в системе сбора данных. Убедитесь, что на дисплее установлены правильные единицы измерения (например, фунты, килограммы или ньютоны) для конкретного применения.
Тензодатчики используются в широком спектре приложений в различных отраслях промышленности. Вот некоторые распространенные варианты использования:
Тензодатчики являются основой электронных весов, обеспечивая точные измерения веса для розничной торговли, промышленности и лабораторий. Они используются во всем: от весов для продуктовых магазинов до промышленных весов.
В лабораториях тензодатчики используются для проверки прочности и долговечности материалов путем измерения силы, необходимой для их разрушения или деформации. Это имеет решающее значение в таких отраслях, как строительство и производство, где целостность материала имеет первостепенное значение.
Тензодатчики интегрированы в автоматизированные системы для мониторинга и контроля процессов, гарантируя производство продукции в соответствии с точными спецификациями. Они помогают в контроле качества, предоставляя информацию о весе продукции в режиме реального времени во время производства.
Тензодатчики используются в гражданском строительстве для контроля нагрузки на такие конструкции, как мосты и здания, помогая обеспечить безопасность и целостность. Они могут обнаруживать изменения нагрузки, которые могут указывать на структурные проблемы, что позволяет своевременно проводить техническое обслуживание.
В медицинской сфере тензодатчики используются в таких устройствах, как весы для пациентов и системы измерения силы для реабилитации. Они обеспечивают точные измерения, необходимые для ухода и лечения пациентов.
При использовании датчиков веса вы можете столкнуться с некоторыми распространенными проблемами. Вот несколько советов по устранению неполадок:
Если показания не совпадают, проверьте соединения и убедитесь, что тензодатчик установлен правильно. Калибровку также может потребоваться повторить. Факторы окружающей среды, такие как температура и влажность, также могут влиять на показания, поэтому убедитесь, что тензодатчик находится в контролируемой среде.
Дрейф нуля возникает, когда выходной сигнал не возвращается к нулю при отсутствии нагрузки. Это можно исправить путем повторной калибровки тензодатчика. Регулярное техническое обслуживание и проверки могут помочь предотвратить возникновение этой проблемы.
Превышение номинальной мощности весоизмерительного датчика может привести к необратимому повреждению. Всегда следите за тем, чтобы приложенная нагрузка не превышала характеристики весоизмерительного датчика. Использование тензодатчика с большей емкостью, чем необходимо, может обеспечить запас прочности.
Температура, влажность и вибрация могут повлиять на работу весоизмерительных датчиков. Убедитесь, что тензодатчик используется в подходящей среде, и при необходимости рассмотрите возможность использования защитных кожухов. Для наружного применения могут потребоваться погодоустойчивые тензодатчики.
Электрический шум от близлежащего оборудования может мешать сигналу весоизмерительного датчика. Чтобы свести к минимуму эту проблему, используйте экранированные кабели и правильные методы заземления. Кроме того, на этапе обработки сигнала можно использовать методы фильтрации для уменьшения шума.
Формирование сигнала имеет решающее значение для повышения точности и надежности измерений весоизмерительных датчиков. Этот процесс включает в себя усиление сигнала, фильтрацию шума и преобразование его в формат, подходящий для обработки. Разделители сигналов также могут обеспечивать температурную компенсацию, что важно для поддержания точности в различных условиях окружающей среды.
Интеграция датчиков веса с системами сбора данных позволяет осуществлять мониторинг и анализ измерений силы в реальном времени. Эти системы могут регистрировать данные с течением времени, обеспечивая анализ тенденций и помогая выявить закономерности, которые могут указывать на проблемы в процессах или оборудовании.
Беспроводные тензодатчики становятся все более популярными благодаря простоте установки и гибкости. Они устраняют необходимость в громоздкой проводке, что делает их идеальными для приложений, где важна мобильность. Беспроводные системы могут передавать данные в центральный узел для мониторинга и анализа.
В некоторых приложениях несколько датчиков нагрузки используются в массиве для измерения сил в разных направлениях или для повышения точности измерений. Эта установка может обеспечить более полное понимание сил, действующих на конструкцию или объект.
Интеграция тензодатчиков с технологией Интернета вещей (IoT) радикально меняет способы мониторинга и анализа измерений силы. Подключая тензодатчики к платформам Интернета вещей, пользователи могут получать удаленный доступ к данным в реальном времени, что позволяет лучше принимать решения и прогнозировать обслуживание. Эта технология особенно полезна в промышленных условиях, где мониторинг нескольких тензодатчиков в разных местах может повысить эффективность работы.
Измерение силы с помощью тензодатчика — это простой процесс, который включает в себя понимание принципов работы, правильную настройку устройства и интерпретацию выходного сигнала. При правильном оборудовании и правильной калибровке весоизмерительные датчики могут обеспечить точные и надежные измерения для широкого спектра применений. Независимо от того, работаете ли вы в производстве, исследованиях или в любой другой области, требующей измерения силы, освоение использования датчиков силы расширит ваши возможности и улучшит ваши результаты.
Тензодатчики растяжения измеряют силы, которые отрываются от тензодатчика, тогда как тензодатчики сжатия измеряют силы, которые давят на тензодатчик. Каждый тип предназначен для конкретных применений в зависимости от направления измеряемой силы.
Тензодатчики следует регулярно калибровать, особенно если они используются в критических приложениях. Хорошей практикой является их калибровка не реже одного раза в год или каждый раз, когда они перемещаются или подвергаются значительным изменениям условий нагрузки.
Да, тензодатчики могут быть предназначены для суровых условий эксплуатации. Доступны защищенные от атмосферных воздействий и взрывозащищенные тензодатчики для использования на открытом воздухе или в опасных зонах. Очень важно выбрать датчик нагрузки, который соответствует экологическим требованиям вашего применения.
На точность датчика веса могут повлиять несколько факторов, включая колебания температуры, влажность, электрические шумы и механическое смещение. Правильная установка, калибровка и контроль окружающей среды могут помочь смягчить эти проблемы.
При выборе датчика силы учитывайте такие факторы, как тип измеряемой силы (растяжение или сжатие), максимальная грузоподъемность, требуемая точность и условия окружающей среды. Консультации с производителем или поставщиком датчиков веса также могут дать ценную информацию о лучших вариантах для ваших конкретных потребностей.
