Как считывать силу с помощью тензодатчика?

Просмотры:222     Автор:Тина     Время публикации: 2024-11-12      Происхождение:Работает

Запрос цены

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
snapchat sharing button
telegram sharing button
sharethis sharing button
Как считывать силу с помощью тензодатчика?

Меню контента

Введение

Что такое тензодатчик?

>> Типы тензодатчиков

Как работают тензодатчики

>> Схема моста Уитстона

Настройка датчика веса

>> 1. Соберите материалы

>> 2. Подключите тензодатчик.

>> 3. Подключите усилитель к микроконтроллеру.

>> 4. Включите систему

>> 5. Загрузите код

Считывание силы с тензодатчика

>> 1. Калибровка весоизмерительного датчика

>> 2. Проведите измерения

>> 3. Анализ данных

Применение тензодатчиков

Преимущества использования тензодатчиков

Проблемы при использовании датчиков веса

Заключение

Связанные вопросы

>> 1. В чем разница между тензодатчиками растяжения и сжатия?

>> 2. Как откалибровать тензодатчик?

>> 3. Можно ли использовать датчики веса на открытом воздухе?

>> 4. Каковы наиболее распространенные применения тензодатчиков в повседневной жизни?

>> 5. Как снизить электрический шум при измерениях с помощью весоизмерительных датчиков?

Введение

Тензодатчики — это важные устройства, используемые в различных приложениях для измерения силы или веса. Они преобразуют механическую силу в электрический сигнал, который затем можно интерпретировать с помощью компьютера или дисплея. Понимание того, как читать силу с помощью датчик нагрузки имеет решающее значение как для инженеров, техников, так и для любителей. В этой статье будут рассмотрены принципы работы датчиков силы, их типы, способы их настройки и способы считывания измеряемой ими силы.

Что такое тензодатчик?

Датчик нагрузки — это преобразователь, который преобразует силу в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, который использует принцип тензодатчиков для измерения деформации. Когда к тензодатчику прилагается нагрузка, он слегка деформируется, и эта деформация изменяет сопротивление прикрепленных к нему тензорезисторов. Это изменение сопротивления затем преобразуется в электрический сигнал, который можно измерить.

Типы тензодатчиков

1. Тензодатчики сжатия. Эти тензодатчики предназначены для измерения сил сжатия. Они часто используются в приложениях, где нагрузка прикладывается вертикально вниз.

2. Тензодатчики растяжения: используются для измерения растягивающих сил. Они обычно используются в приложениях, где нагрузка прикладывается тянущим образом.

3. Тензодатчики S-типа. Эти тензодатчики могут измерять силы как растяжения, так и сжатия. Они универсальны и широко используются в различных приложениях.

4. Тензодатчики изгибаемой балки. Эти тензодатчики предназначены для измерения силы при изгибе. Их часто используют в весах и системах взвешивания.

считывание силы с помощью тензодатчика3

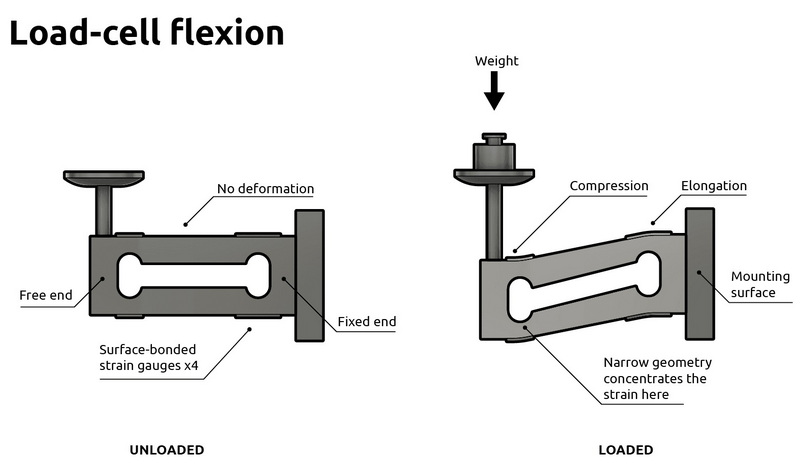

Как работают тензодатчики

Тензодатчики работают по принципу тензодатчиков. При приложении нагрузки тензодатчик деформируется, в результате чего тензорезисторы растягиваются или сжимаются. Эта деформация изменяет электрическое сопротивление тензорезисторов, которое измеряется с помощью мостовой схемы Уитстона. Выходной сигнал тензодатчика обычно измеряется в милливольтах, и для получения точных показаний его необходимо усилить.

Схема моста Уитстона

Мост Уитстона — это схема, используемая для измерения изменения сопротивления тензодатчиков. Он состоит из четырех резисторов, расположенных в форме ромба. Когда тензодатчик не нагружен, мост сбалансирован, а выходное напряжение равно нулю. При приложении нагрузки сопротивление изменяется, вызывая дисбаланс моста и создавая измеримое выходное напряжение.

Настройка тензодатчика

Чтобы измерить силу с помощью тензодатчика, вам необходимо правильно его настроить. Вот шаги, которые необходимо выполнить:

1. Соберите материалы

- Тензодатчик

- Усилитель (например, HX711)

- Микроконтроллер (например, Arduino или Raspberry Pi)

- Источник питания

- Соединительные провода

- Платформа для приложения нагрузки

2. Подключите тензодатчик.

Подключите тензодатчик к усилителю в соответствии с инструкциями производителя. Обычно тензодатчики имеют четыре провода: красный (возбуждение+), черный (возбуждение-), белый (сигнал+) и зеленый (сигнал-). Убедитесь, что соединения надежны, чтобы избежать неточных показаний.

3. Подключите усилитель к микроконтроллеру.

После подключения тензодатчика к усилителю подключите усилитель к микроконтроллеру. Это соединение позволит микроконтроллеру считывать усиленный сигнал с тензодатчика.

4. Включите систему

Убедитесь, что вся система подключена правильно. Тензодатчику и усилителю обычно требуется определенное напряжение, поэтому проверьте характеристики, чтобы избежать повреждений.

5. Загрузите код

Загрузите соответствующий код в микроконтроллер, чтобы прочитать данные из тензодатчика. Для популярных микроконтроллеров, таких как Arduino, доступны библиотеки, что упрощает взаимодействие с тензодатчиками.

Считывание силы с тензодатчика

После того как тензодатчик настроен и подключен, вы можете начать считывать силу. Вот как это сделать:

1. Калибровка весоизмерительного датчика

Прежде чем проводить измерения, откалибруйте тензодатчик, чтобы обеспечить точные показания. Поместите известные веса на тензодатчик и запишите результат. Используйте эти данные для создания калибровочной кривой или корректировки показаний в вашем коде.

2. Проведите измерения

Теперь, когда тензодатчик откалиброван, вы можете проводить измерения. Приложите силу к тензодатчику и наблюдайте за выходными данными микроконтроллера. Выходные данные будут выражаться в единицах силы, таких как ньютоны или фунты, в зависимости от вашей калибровки.

3. Анализ данных

Собрав данные, проанализируйте их, чтобы понять, какая сила применяется. Вы можете построить график данных с течением времени или сравнить их с известными значениями, чтобы обеспечить точность.

считывание силы с помощью тензодатчика2

Применение тензодатчиков

Тензодатчики используются в различных приложениях, в том числе:

- Промышленное взвешивание: Тензодатчики обычно используются в весах для взвешивания продуктов на заводах и складах. Они обеспечивают точные измерения, необходимые для управления запасами и контроля качества.

- Испытание материалов: они используются для проверки прочности материалов путем измерения силы, необходимой для их разрушения или деформации. Это имеет решающее значение в таких отраслях, как строительство и производство, где целостность материала имеет жизненно важное значение.

- Автомобильные испытания: тензодатчики используются в краш-тестах для измерения сил, испытываемых транспортными средствами во время столкновений. Эти данные помогают инженерам проектировать более безопасные транспортные средства и улучшать стандарты безопасности.

- Робототехника. В робототехнике тензодатчики могут использоваться для измерения силы, оказываемой роботизированными руками или захватами. Эта информация важна для задач, требующих точности, таких как сборка или деликатное обращение с объектами.

- Медицинское применение: датчики веса также используются в медицинских устройствах, таких как весы для пациентов и в реабилитационном оборудовании для измерения силы, прилагаемой во время физиотерапевтических упражнений.

Преимущества использования тензодатчиков

Тензодатчики обладают рядом преимуществ, которые делают их предпочтительным выбором для измерения силы:

- Высокая точность: датчики веса обеспечивают точные измерения, которые имеют решающее значение в приложениях, где точность имеет первостепенное значение.

- Широкий диапазон измерений: они могут измерять широкий диапазон сил, от очень малых до очень больших, что делает их универсальными для различных применений.

- Долговечность: весоизмерительные ячейки рассчитаны на работу в суровых условиях, что делает их пригодными для промышленного применения.

- Простота интеграции: их можно легко интегрировать в существующие системы, что обеспечивает беспрепятственный сбор и анализ данных.

- Мониторинг в реальном времени: датчики веса могут предоставлять данные в режиме реального времени, обеспечивая немедленную обратную связь и корректировку процессов.

Проблемы при использовании датчиков веса

Несмотря на то, что тензодатчики очень эффективны, есть некоторые проблемы, которые следует учитывать:

- Чувствительность к температуре: на датчики веса могут влиять изменения температуры, что может привести к неточным показаниям. Для решения этой проблемы необходимы правильные методы калибровки и компенсации.

- Ошибки при установке: неправильная установка может привести к ошибкам измерений. При установке важно следовать рекомендациям производителя.

- Сигнальный шум: электрический шум может мешать сигналу тензодатчика, что приводит к неточным показаниям. Использование правильных методов экранирования и фильтрации может помочь уменьшить этот шум.

Заключение

Измерение силы с помощью тензодатчика — это простой процесс, который включает в себя понимание принципов работы, правильную настройку устройства и его калибровку для точных измерений. При наличии подходящих материалов и знаний каждый может эффективно использовать тензодатчики в различных целях. Будь то промышленные цели, исследования или хобби, датчики веса являются надежным средством измерения силы.

считывание силы с помощью тензодатчика4

Связанные вопросы

1. В чем разница между тензодатчиками растяжения и сжатия?

Тензодатчики растяжения измеряют тянущие силы, а тензодатчики сжатия измеряют толкающие силы. Каждый тип предназначен для конкретных применений в зависимости от направления измеряемой силы.

2. Как откалибровать тензодатчик?

Чтобы откалибровать тензодатчик, примените к нему известные веса и запишите результат. Используйте эти данные для создания калибровочной кривой или корректировки показаний в вашем коде, чтобы обеспечить точные измерения.

3. Можно ли использовать датчики веса на открытом воздухе?

Да, тензодатчики можно использовать на открытом воздухе, но важно выбирать модели, устойчивые к атмосферным воздействиям или имеющие защитный корпус, чтобы предотвратить повреждение от факторов окружающей среды.

4. Каковы наиболее распространенные применения тензодатчиков в повседневной жизни?

Тензодатчики обычно используются в цифровых весах, промышленных системах взвешивания и медицинских устройствах, таких как весы для пациентов. Они также используются в робототехнике и тестировании материалов.

5. Как снизить электрический шум при измерениях с помощью весоизмерительных датчиков?

Чтобы уменьшить электрические помехи, используйте надлежащее экранирование проводки, обеспечьте хорошее заземление и внедрите методы фильтрации в вашу систему сбора данных.
