Тензодатчики являются важными компонентами в различных приложениях, включая весы, промышленную автоматизацию и системы измерения силы. Четырехконтактный тензодатчик — это тип тензодатчика, в котором для измерения приложенной к нему силы используются четыре провода. Понимание того, как считывать и интерпретировать сигналы четырехконтактного тензодатчика, имеет решающее значение для точных измерений. В этой статье мы рассмотрим принципы, лежащие в основе тензодатчики, как подключить и прочитать четырехконтактный тензодатчик, а также практическое применение.
Датчик нагрузки — это преобразователь, который преобразует силу в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, который использует принцип тензодатчиков для измерения деформации. Когда к тензодатчику прилагается нагрузка, он слегка деформируется, вызывая изменение сопротивления тензодатчиков. Это изменение сопротивления затем преобразуется в электрический сигнал, который можно измерить и интерпретировать.
Существует несколько типов тензодатчиков, в том числе:
1. Тензодатчики сжатия. Эти тензодатчики измеряют силу, приложенную при сжатии.
2. Тензодатчики растяжения. Эти тензодатчики измеряют силу, приложенную при растяжении.
3. Датчики нагрузки на сдвиговую балку. Эти датчики нагрузки измеряют силу, приложенную при сдвиге.
4. Тензодатчики изгибающей балки. Эти тензодатчики измеряют силу изгиба.
В этой статье мы сосредоточимся на четырехконтактном тензодатчике, который широко используется в различных приложениях благодаря своей простоте и эффективности.

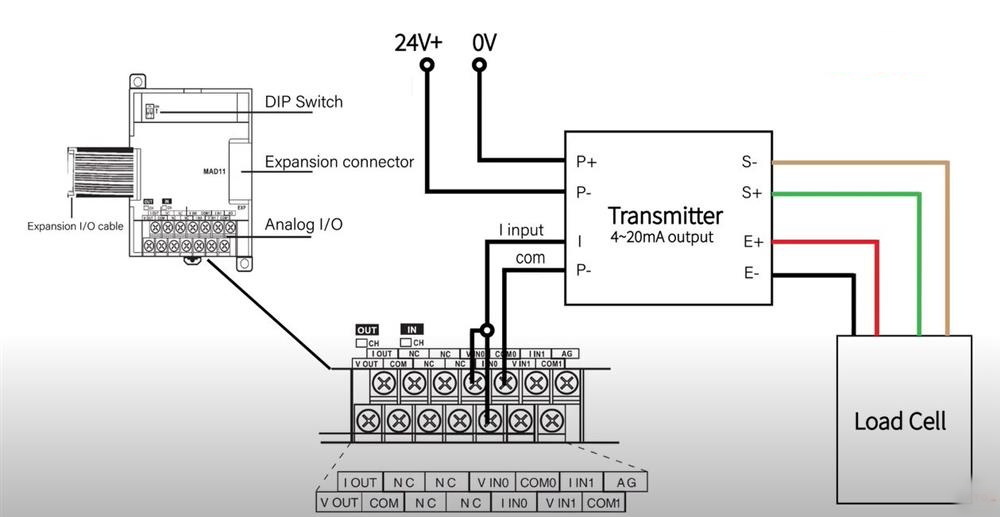

Четырехконтактный тензодатчик обычно имеет четыре провода: два для напряжения возбуждения и два для выходного сигнала. Обычно провода имеют следующую цветовую маркировку:
- Красный: Возбуждение + (V+)
- Черный: Возбуждение - (V-)
- Зеленый: Сигнал + (S+)
- Белый: Сигнал - (S-)
Когда к датчику нагрузки прикладывается нагрузка, тензорезисторы внутри датчика деформируются, вызывая изменение сопротивления. Это изменение сопротивления изменяет выходное напряжение, которое можно измерить с помощью микроконтроллера или аналого-цифрового преобразователя (АЦП). Выходной сигнал пропорционален приложенной нагрузке, что позволяет проводить точные измерения веса.
Чтобы прочитать четырехконтактный тензодатчик, вам необходимо подключить его к подходящему микроконтроллеру или схеме формирования сигнала. Вот пошаговое руководство, как это сделать:
- Четырехконтактный тензодатчик
- Усилитель тензодатчика HX711
- Arduino или любой микроконтроллер
- Перемычки
- Макет (опционально)

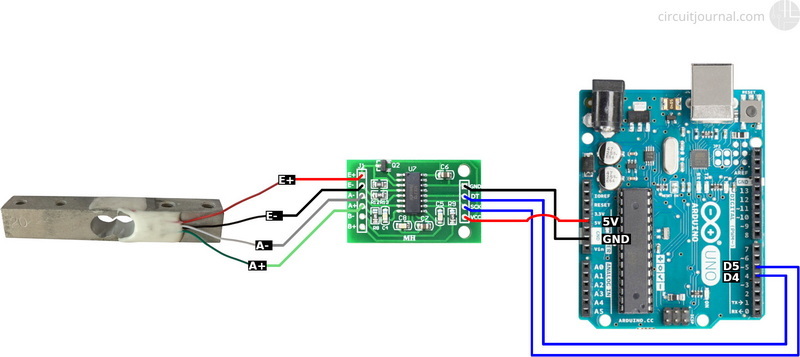

1. Подключите тензодатчик к HX711:
- Подключите красный провод (V+) тензодатчика к клемме E+ HX711.
- Подсоедините черный провод (V-) тензодатчика к разъему E- HX711.
- Подключите зеленый провод (S+) тензодатчика к клемме A+ HX711.
- Подсоедините белый провод (S-) тензодатчика к клемме A- HX711.
1. Подключите HX711 к Arduino:
- Подключите контакт VCC HX711 к контакту 5 В на Arduino.
- Подключите контакт GND HX711 к контакту GND на Arduino.
- Подключите контакт DT HX711 к цифровому контакту Arduino (например, контакту 2).
- Подключите контакт SCK HX711 к другому цифровому контакту Arduino (например, контакту 3).
Прежде чем использовать тензодатчик для точных измерений, необходимо его откалибровать. Для этого вам понадобится известный вес. Выполните следующие действия:
1. Поместите на тензодатчик известный вес.
2. Обратите внимание на показания, отображаемые на последовательном мониторе.
3. Отрегулируйте калибровочный коэффициент в своем коде до тех пор, пока показания не будут соответствовать известному весу.
Четырехконтактные тензодатчики широко используются в различных приложениях, в том числе:
1. Весы. Тензодатчики являются основными компонентами электронных весов, обеспечивающими точные измерения веса.
2. Промышленная автоматизация. Тензодатчики используются в автоматизированных системах для мониторинга и контроля веса материалов во время производства.
3. Измерение силы. Тензодатчики используются в испытательных машинах для измерения силы, приложенной к материалам.
4. Мониторинг нагрузки. Тензодатчики используются в кранах и подъемниках для контроля поднимаемого груза, обеспечивая безопасность и соблюдение требований.
5. Медицинское оборудование. Тензодатчики используются в медицинских устройствах для точного измерения веса, например, в весах для пациентов и инфузионных насосах.
Использование четырехконтактного тензодатчика дает несколько преимуществ:
- Более высокая точность: четырехпроводная конфигурация сводит к минимуму влияние сопротивления проводов, что приводит к более точным измерениям.
- Температурная компенсация: четырехконтактные тензодатчики могут обеспечить лучшую температурную компенсацию, обеспечивая стабильную работу в различных условиях.
- Простота интеграции: их легко интегрировать с микроконтроллерами и схемами формирования сигнала, что делает их пригодными для различных приложений.
При работе с датчиками веса вы можете столкнуться с некоторыми распространенными проблемами. Вот несколько советов по устранению неполадок:
1. Непостоянные показания: убедитесь, что датчик веса правильно откалиброван и что нет никаких механических проблем, вызывающих нестабильность. Проверьте наличие ослабленных соединений или поврежденных проводов.
2. Нет выходного сигнала. Проверьте соединения проводов и убедитесь, что все провода надежно подсоединены. Убедитесь, что HX711 подключен правильно и что Arduino работает.
3. Дрейф показаний. Это может произойти из-за изменений температуры или электрических помех. Рассмотрите возможность использования методов экранирования или фильтрации для минимизации помех. Кроме того, убедитесь, что тензодатчик закреплен надежно и не подвержен вибрациям.
4. Перегрузка. Убедитесь, что приложенная нагрузка не превышает номинальную мощность весоизмерительного датчика. Перегрузка может повредить тензодатчик и привести к неточным показаниям.
5. Проблемы с калибровкой. Если показания постоянно не соответствуют действительности, еще раз проверьте процесс калибровки. Для точной калибровки обязательно используйте известный вес, который находится в пределах возможностей весоизмерительного датчика.
Считывание четырехконтактного тензодатчика — это простой процесс, который включает в себя понимание проводки, подключение ее к микроконтроллеру и калибровку для точных измерений. При правильной настройке вы можете использовать датчики веса в различных приложениях: от весов до систем промышленной автоматизации. Следуя шагам, описанным в этой статье, вы сможете успешно читать и интерпретировать сигналы четырехконтактного тензодатчика.

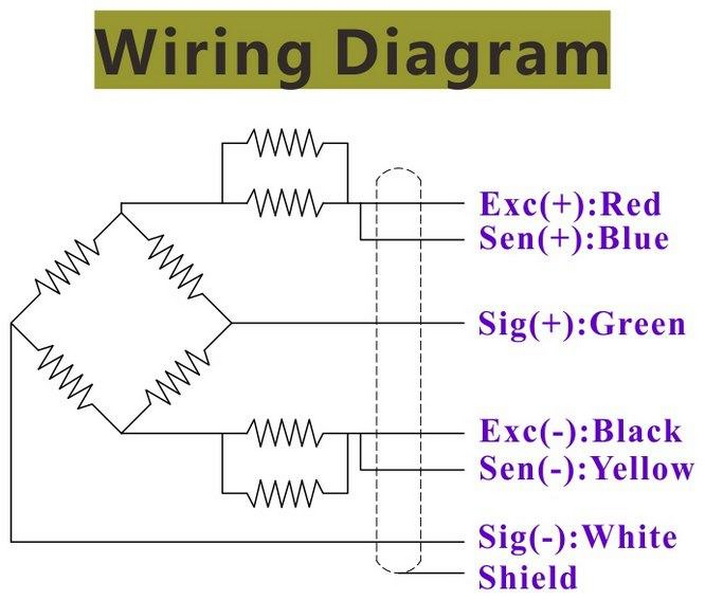

Четырехконтактный тензодатчик обычно имеет два провода для возбуждения и два для выходного сигнала, а шестиконтактный тензодатчик включает дополнительные провода для температурной компенсации и повышения точности. Шестиконтактная конфигурация может обеспечить лучшую производительность в различных условиях окружающей среды.
Чтобы проверить, правильно ли работает ваш тензодатчик, вы можете выполнить простой тест, приложив известный груз и наблюдая за выходным сигналом. Если показания последовательны и соответствуют известному весу, датчик веса, скорее всего, работает правильно. Кроме того, проверьте наличие физических повреждений или ослабленных соединений.
Да, четырехконтактный тензодатчик можно использовать с большинством микроконтроллеров, при условии, что у вас есть соответствующая схема формирования сигнала, например усилитель HX711. Убедитесь, что микроконтроллер может справиться с требованиями по напряжению и току тензодатчика.
Если показания датчика веса нестабильны, проверьте механическую стабильность, убедитесь, что датчик веса правильно откалиброван, и убедитесь в отсутствии электрических помех. Кроме того, рассмотрите возможность реализации в своем коде методов усреднения, чтобы сгладить показания.
Чтобы повысить точность измерений тензодатчиков, обеспечьте правильную калибровку, сведите к минимуму электрические шумы и используйте высококачественные компоненты. Кроме того, рассмотрите возможность использования датчика нагрузки с более высокой номинальной емкостью и применения методов температурной компенсации.
