Тензодатчик — это преобразователь, который преобразует силу или вес в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, который использует принцип тензодатчиков для измерения деформации. При приложении нагрузки к датчик нагрузки, он слегка деформируется, вызывая изменение сопротивления тензорезисторов. Это изменение сопротивления преобразуется в электрический сигнал, который можно измерить и интерпретировать.
1. Тензодатчики сжатия. Эти тензодатчики измеряют силу, приложенную при сжатии. Они часто используются в приложениях, где нагрузка прикладывается вертикально вниз.
2. Тензодатчики растяжения. Они предназначены для измерения растягивающих сил. Они обычно используются в приложениях, где нагрузка прикладывается тянущим образом.
3. Тензодатчики изгиба балки. Эти тензодатчики измеряют изгиб балки под нагрузкой. Их часто используют в весах и системах взвешивания.
4. Тензодатчики S-типа. Эти тензодатчики могут измерять как растяжение, так и сжатие. Они универсальны и широко используются в различных сферах.

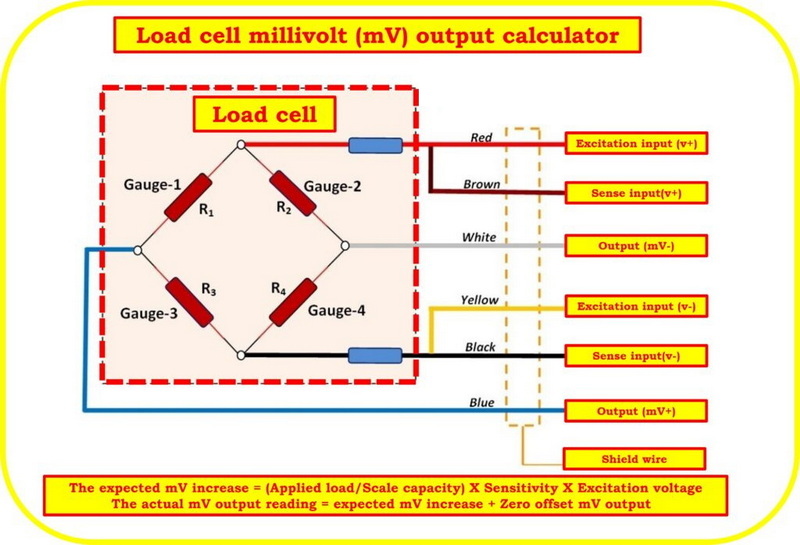

Датчики веса работают по принципу преобразования механической силы в электрический сигнал. Ключевые компоненты тензодатчика включают в себя:
◆ Тензодатчики: это тонкие проволоки или пленки, сопротивление которых изменяется при растяжении или сжатии. Они прикреплены к конструкции весоизмерительного датчика.
◆ Напряжение возбуждения: для работы тензодатчиков требуется внешний источник напряжения. Это напряжение подается на тензорезисторы для получения измеримого выходного сигнала.
◆ Выходной сигнал: Выходной сигнал тензодатчика обычно измеряется в милливольтах (мВ) и пропорционален приложенной нагрузке. Выходной сигнал можно усилить и преобразовать в читаемый формат.
Чтобы прочитать выходные данные тензодатчика, выполните следующие действия:
1. Подключите тензодатчик. Убедитесь, что тензодатчик правильно подключен к источнику питания и измерительному устройству, например мультиметру или системе сбора данных.
2. Настройте измерительное устройство. Если вы используете мультиметр, установите его на соответствующий диапазон для измерения милливольт. Для систем сбора данных настройте программное обеспечение для считывания выходных данных тензодатчика.
3. Примените известную нагрузку. Чтобы откалибровать тензодатчик, приложите к тензодатчику известный вес. Это может быть калибровочная гиря или любой предмет с известной массой.
4. Измерьте выходной сигнал: наблюдайте за выходным сигналом измерительного устройства. На выходе будет небольшое показание напряжения в милливольтах.
5. Рассчитайте нагрузку. Используйте следующую формулу для расчета нагрузки на основе выходного напряжения:
Эта формула позволяет преобразовать показания напряжения обратно в значения веса.
Несколько факторов могут влиять на точность и надежность выходных данных весоизмерительных датчиков:
◆ Температура: Тензодатчики могут быть чувствительны к изменениям температуры, что может повлиять на сопротивление тензорезисторов. Очень важно учитывать изменения температуры во время измерений.
◆ Калибровка: Для обеспечения точных показаний необходима регулярная калибровка. Со временем тензодатчики могут отклониться от своей первоначальной калибровки из-за износа.
◆ Механическое выравнивание. Правильное выравнивание весоизмерительного датчика имеет решающее значение. Несоосность может привести к ошибочным показаниям и повлиять на работу датчика веса.
◆ Условия окружающей среды. Такие факторы, как влажность, пыль и вибрация, могут повлиять на работу весоизмерительных датчиков. Для обеспечения точности важно использовать тензодатчики в подходящих условиях.
Тензодатчики используются в различных приложениях, в том числе:
◆ Промышленное взвешивание. Тензодатчики обычно используются в промышленных весах для взвешивания продуктов, материалов и оборудования.
◆ Автомобильные испытания. Тензодатчики используются при краш-тестах и испытаниях динамики транспортных средств для измерения сил и нагрузок.
◆ Аэрокосмическая промышленность. Тензодатчики используются при испытаниях самолетов для измерения нагрузок в различных условиях полета.
◆ Медицинские устройства. Тензодатчики используются в медицинских весах и устройствах для точного измерения веса пациента.
◆ Пищевая промышленность. В пищевой промышленности датчики веса используются для контроля порций и обеспечения соответствия продуктов весовым характеристикам.
◆ Строительство: Тензодатчики используются в строительстве для контроля веса материалов и обеспечения безопасности во время подъемных операций.
Если вы столкнулись с проблемами с выходными данными тензодатчика, рассмотрите следующие шаги по устранению неполадок:
1. Проверьте соединения: убедитесь, что все электрические соединения надежны и не подвержены коррозии.
2. Осмотрите датчик на наличие повреждений. Осмотрите тензодатчик на наличие физических повреждений или признаков износа.
3. Откалибруйте тензодатчик. Если показания не совпадают, откалибруйте тензодатчик повторно, используя известные веса.
4. Проверка с помощью мультиметра. Используйте мультиметр, чтобы проверить выходное напряжение непосредственно от датчика нагрузки, чтобы выявить любые несоответствия.
5. Обратитесь к производителю. Если проблемы не исчезнут, обратитесь к производителю весоизмерительных датчиков за технической поддержкой и рекомендациями.
Чтобы обеспечить оптимальную производительность и долговечность тензодатчиков, примите во внимание следующие рекомендации:
◆ Регулярная калибровка. Запланируйте регулярные сеансы калибровки для поддержания точности. Это особенно важно в критических приложениях, где точность имеет первостепенное значение.
◆ Защита окружающей среды: используйте тензодатчики в средах, которые сводят к минимуму воздействие экстремальных температур, влажности и пыли. При необходимости рассмотрите возможность использования защитных кожухов.
◆ Правильная установка: Следуйте инструкциям производителя по установке, чтобы обеспечить правильное выравнивание и распределение нагрузки. Неправильное выравнивание может привести к неточным показаниям.
◆ Избегайте перегрузки. Убедитесь, что приложенная нагрузка не превышает номинальную мощность весоизмерительного датчика. Перегрузка может привести к необратимому повреждению.
◆ Мониторинг производительности. Регулярно контролируйте производительность тензодатчиков для раннего обнаружения любых аномалий. Это может помочь предотвратить более серьезные проблемы в будущем.
Понимание того, как считывать выходные данные тензодатчика, важно для всех, кто занимается измерениями веса. Следуя шагам, описанным в этой статье, вы сможете эффективно измерять и интерпретировать выходные данные датчиков веса, обеспечивая точные и надежные результаты. Регулярное техническое обслуживание, калибровка и устранение неисправностей являются ключом к поддержанию работоспособности датчиков веса в различных приложениях.
Типичный выходной сигнал тензодатчика измеряется в милливольтах (мВ). Выходной сигнал пропорционален приложенной нагрузке, а точный выходной сигнал может варьироваться в зависимости от характеристик тензодатчика и используемого напряжения возбуждения.
Тензодатчики следует калибровать регулярно, обычно не реже одного раза в год. Однако в критически важных приложениях или средах со значительными колебаниями температуры может потребоваться более частая калибровка.
Да, тензодатчики можно использовать на открытом воздухе, но важно выбирать модели, предназначенные для таких условий. Ищите тензодатчики с защитой от атмосферных воздействий или водонепроницаемостью, чтобы обеспечить долговечность.
Если показания весоизмерительного датчика не соответствуют друг другу, проверьте надежность соединений, осмотрите весоизмерительный датчик на наличие повреждений и повторно откалибруйте его, используя известные веса. Если проблема не устранена, обратитесь за поддержкой к производителю.
Да, датчики веса S-типа предназначены для измерения как растяжения, так и сжатия. Они универсальны и могут использоваться в различных приложениях, где необходимо измерять оба типа сил.
