Тензодатчики являются важными компонентами в различных приложениях, от промышленных весов до медицинских устройств. Они преобразуют механическую силу в электрический сигнал, что позволяет точно измерять вес или силу. Понимание того, как читать датчик нагрузки Напряжение имеет решающее значение для всех, кто работает с этими устройствами, будь то в области проектирования, производства или исследований. В этой статье вы узнаете, как считывать напряжение тензодатчиков, включая настройку, методы измерения и советы по устранению неполадок.
1. Тензодатчики: это наиболее широко используемые датчики веса. Они состоят из металлического элемента, который деформируется под нагрузкой, вызывая изменение сопротивления присоединенных тензорезисторов. Тензодатчики известны своей точностью и надежностью, что делает их пригодными для широкого спектра применений.
2. Гидравлические тензодатчики. Они используют давление жидкости для измерения силы. Они часто используются в тяжелых условиях, где требуется высокая производительность. Гидравлические тензодатчики могут выдерживать экстремальные нагрузки и обычно используются в промышленных условиях, например, при взвешивании больших контейнеров или транспортных средств.
3. Пневматические тензодатчики: аналогичны гидравлическим тензодатчикам, но они используют давление воздуха. Они менее распространены и обычно используются в специализированных приложениях. Пневматические датчики веса часто используются в средах, где электрооборудование может представлять опасность, например, во взрывоопасных средах.
4. Емкостные тензодатчики. Они измеряют изменения емкости, вызванные деформацией диэлектрического материала под нагрузкой. Емкостные датчики нагрузки встречаются реже, но могут быть полезны в конкретных приложениях, где требуется высокая чувствительность.
Тензодатчики работают по принципу преобразования механической силы в электрический сигнал. Когда к тензодатчику прилагается нагрузка, он слегка деформируется. Эта деформация изменяет электрическое сопротивление тензорезисторов, прикрепленных к тензодатчику. Изменение сопротивления пропорционально приложенной нагрузке, что позволяет проводить точные измерения.
Чтобы считать напряжение с тензодатчика, вам необходимо его правильно настроить. Вот пошаговое руководство:
Вам понадобится следующее оборудование:
◆ Тензодатчик
◆ Источник питания (напряжение возбуждения)
◆ Мультиметр или система сбора данных.
◆ Соединительные провода
◆ Стабильная платформа для весоизмерительного датчика

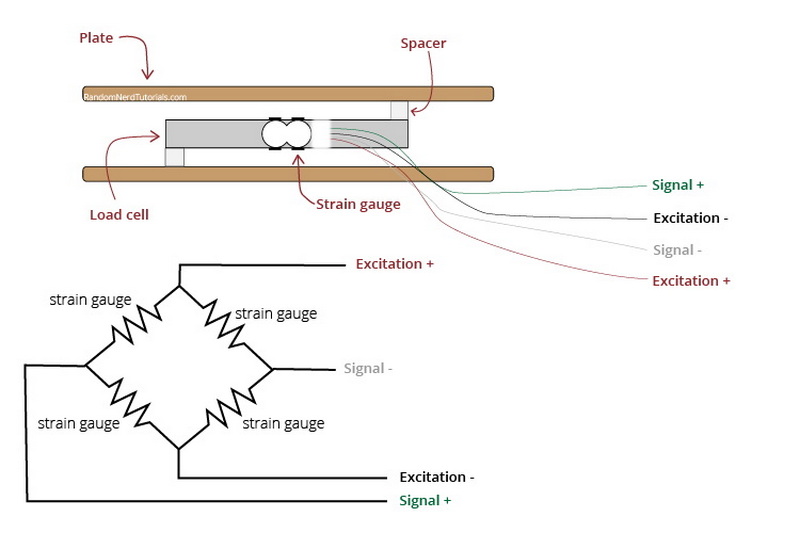

Тензодатчики обычно имеют четыре или шесть проводов, в зависимости от конфигурации. Наиболее распространенные соединения:
◆ Возбуждение (+ и -): Эти провода подают питание на тензодатчик.
◆ Сигнал (+ и -): по этим проводам передается выходной сигнал тензодатчика.
Обязательно подсоедините провода в соответствии с таблицей данных весоизмерительного датчика. Неправильные подключения могут привести к неточным показаниям или повреждению весоизмерительного датчика.
Для работы тензодатчиков требуется напряжение возбуждения. Обычно это напряжение составляет от 5 В до 15 В, в зависимости от характеристик весоизмерительного датчика. Подключите напряжение возбуждения к соответствующим клеммам весоизмерительного датчика.
Перед проведением измерений важно обнулить тензодатчик. Это означает, что выходной сигнал будет равен нулю, когда нагрузка не приложена. Вы можете сделать это, отрегулировав нулевой баланс на своем измерительном устройстве или используя программное обеспечение, если вы используете систему сбора данных.
После того как тензодатчик настроен и обнулен, вы можете приступить к измерению выходного напряжения.

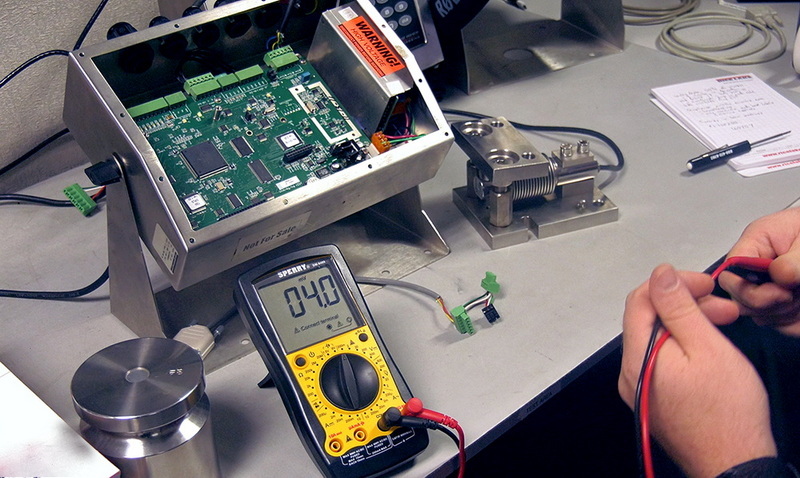

Настройте мультиметр на измерение напряжения постоянного тока. Подсоедините провода мультиметра к выходным сигнальным клеммам весоизмерительного датчика. Убедитесь, что соединения надежны, чтобы избежать колебаний показаний.
Чтобы проверить тензодатчик, приложите к нему известный вес. Это может быть калиброванная гиря или любой предмет с известной массой. Нагрузку следует прикладывать постепенно, чтобы избежать внезапных ударов, которые могут повредить тензодатчик.
Наблюдайте за показаниями напряжения на мультиметре. Выходное напряжение будет меняться в зависимости от приложенной нагрузки. Например, если тензодатчик имеет полномасштабный выходной сигнал 2 мВ/В и вы используете возбуждение 10 В, выходной сигнал при полной нагрузке составит 20 мВ.
Чтобы преобразовать показания напряжения обратно в значение нагрузки, вы можете использовать следующую формулу:
Этот расчет позволяет определить фактический вес или силу, измеряемую датчиком веса.
При работе с датчиками веса вы можете столкнуться с некоторыми распространенными проблемами. Вот несколько советов по устранению неполадок:
Если вы заметили, что показания существенно колеблются, проверьте следующее:
◆ Убедитесь, что тензодатчик надежно закреплен и не подвержен вибрациям.
◆ Убедитесь, что все соединения затянуты и не подвержены коррозии.
◆ Проверьте подачу питания, чтобы убедиться, что она стабильна и находится в пределах указанного диапазона.
Если тензодатчик не выдает выходной сигнал, рассмотрите следующие шаги:
◆ Убедитесь, что напряжение возбуждения подключено правильно.
◆ Осмотрите тензодатчик на наличие физических повреждений.
◆ Проверьте тензодатчик с помощью другого мультиметра или системы сбора данных, чтобы исключить выход оборудования из строя.
Если показания весоизмерительного датчика не соответствуют ожидаемым значениям, возможно, требуется его калибровка. Калибровка включает в себя настройку выходного сигнала для соответствия известным весам. Этот процесс обычно требует специального оборудования и должен выполняться в соответствии с рекомендациями производителя.
Для более сложных приложений использование системы сбора данных (DAQ) может улучшить ваши возможности считывания напряжения тензодатчиков. Системы сбора данных могут обеспечивать мониторинг в реальном времени, регистрацию данных и возможности расширенного анализа. Они часто поставляются с программным обеспечением, которое позволяет легко визуализировать данные, упрощая интерпретацию результатов.
Формирование сигнала является важным шагом в обеспечении точных измерений весоизмерительных датчиков. Тензодатчики выдают сигналы очень низкого напряжения, которые могут быть чувствительны к шуму и помехам. Использование усилителя или преобразователя сигнала может помочь повысить сигнал до более управляемого уровня, повышая точность и надежность.
Изменения температуры могут повлиять на работу датчиков веса. Внедрение методов температурной компенсации может помочь поддерживать точность в различных условиях окружающей среды. Это может включать использование датчиков температуры и регулировку выходного сигнала на основе показаний температуры.
В приложениях, где используется несколько датчиков веса, например, в весах или промышленных приложениях, многоканальная система может оказаться полезной. Эти системы позволяют одновременно контролировать несколько датчиков веса, обеспечивая полное представление об общей измеряемой нагрузке.
Тензодатчики используются в широком спектре приложений в различных отраслях промышленности. Вот некоторые распространенные варианты использования:
Тензодатчики широко используются в промышленных весах для взвешивания продуктов, материалов и оборудования. Они обеспечивают точные измерения, необходимые для управления запасами, доставки и контроля качества.
В медицинской сфере тензодатчики используются в таких устройствах, как весы для пациентов и системы измерения силы. Точные измерения веса имеют решающее значение для ухода за пациентами и мониторинга.
Тензодатчики используются при автомобильных испытаниях для измерения сил во время краш-тестов, испытаний компонентов и анализа динамики транспортного средства. Эти данные жизненно важны для оценки безопасности и производительности.
В исследовательских целях тензодатчики используются для измерения сил в различных экспериментах, от испытаний материалов до биомеханики. Их точность делает их бесценным инструментом для ученых и инженеров.
Тензодатчики используются в строительстве для контроля веса материалов и оборудования. Они также используются в мониторинге состояния конструкций для оценки несущей способности зданий и мостов.
Чтение напряжения тензодатчиков является фундаментальным навыком для любого, кто работает с этими устройствами. Понимая принципы работы, правильно настраивая тензодатчик и следуя процессу измерения, вы можете получить точные показания для различных применений. Устранение распространенных проблем также поможет обеспечить надежную работу.
По мере практики вы приобретете навыки считывания напряжения тензодатчиков, что позволит вам эффективно использовать эти мощные инструменты в своей работе. Независимо от того, занимаетесь ли вы производством, исследованиями или любой другой областью, требующей точных измерений, освоение технологии тензодатчиков расширит ваши возможности и улучшит результаты.
Тензодатчик — это преобразователь, который преобразует механическую силу в электрический сигнал. Он обычно используется в приложениях для взвешивания для точного измерения веса или силы.
Чтобы откалибровать тензодатчик, вам необходимо применить известные веса и настроить выходной сигнал в соответствии с этими весами. Этот процесс может потребовать специального оборудования и должен соответствовать рекомендациям производителя.
Выходное напряжение тензодатчика обычно измеряется в милливольтах на вольт (мВ/В). Например, тензодатчик с полномасштабным выходным сигналом 2 мВ/В и напряжением возбуждения 10 В будет выдавать 20 мВ при полной нагрузке.
Да, но вы должны убедиться, что тензодатчик рассчитан на использование на открытом воздухе и защищен от таких факторов окружающей среды, как влага, пыль и экстремальные температуры.
Если показания весоизмерительных датчиков не соответствуют друг другу, проверьте надежность крепления, проверьте соединения и убедитесь, что источник питания стабилен. Кроме того, учитывайте факторы окружающей среды, которые могут повлиять на показания.
