A датчик нагрузки Это преобразователь, который преобразует силу или вес в электрический сигнал. Затем этот сигнал можно измерить и записать, что позволяет точно измерить вес. Тензодатчики широко используются в весах, промышленных системах взвешивания и различных приложениях, где требуется измерение силы. Они необходимы для обеспечения точности и надежности измерения веса в различных отраслях.
Существует несколько типов датчиков веса, каждый из которых предназначен для конкретных применений:
Это наиболее распространенный тип, в котором используются тензорезисторы для измерения деформации, вызванной приложенной силой. Они известны своей точностью и надежностью. Тензодатчики часто используются в лабораторных условиях, промышленных масштабах и различных приложениях, требующих точных измерений.

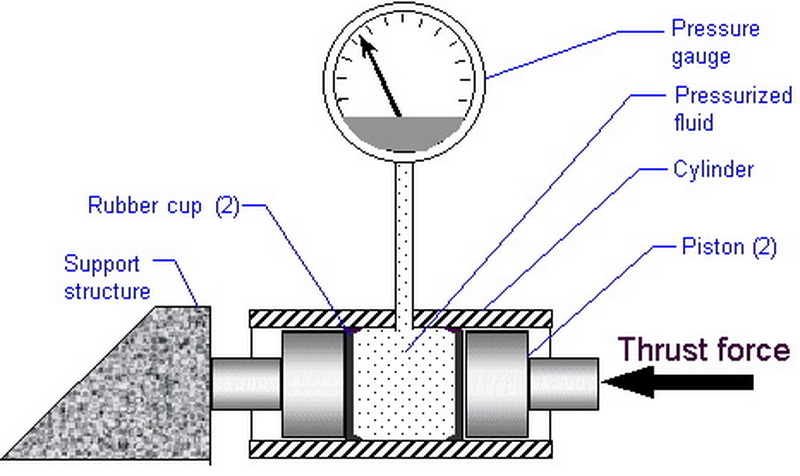

В них для измерения силы используется гидравлическая жидкость. Они часто используются в тяжелых условиях эксплуатации, например, в автомобильных весах и крупных промышленных машинах. Гидравлические тензодатчики могут выдерживать очень высокие нагрузки и меньше подвержены влиянию условий окружающей среды.
Они работают с использованием давления воздуха и подходят для применений, где невозможно использовать электрические сигналы. Пневматические датчики веса часто встречаются в средах, где электрооборудование может представлять опасность, например, во взрывоопасных средах.
Они предназначены для измерения силы при изгибе. Они обычно используются в устройствах с низкой производительностью, таких как небольшие весы и лабораторное оборудование. Тензодатчики с изгибающейся балкой просты по конструкции и экономичны.

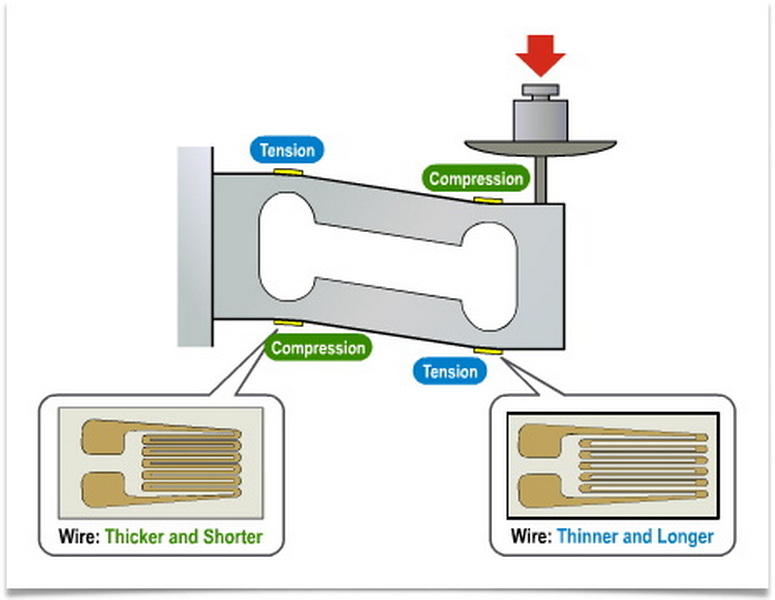

Тензодатчики работают по принципу преобразования механической силы в электрический сигнал. Когда к тензодатчику прилагается нагрузка, он слегка деформируется. Эта деформация изменяет сопротивление тензорезисторов, прикрепленных к тензодатчику, которое затем преобразуется в электрический сигнал, пропорциональный приложенной нагрузке.
Тензометры — это тонкие гибкие устройства, сопротивление которых меняется при растяжении или сжатии. При приложении нагрузки к тензодатчикам тензорезисторы деформируются, что приводит к изменению их электрического сопротивления. Это изменение измеряется и преобразуется в показания веса.
Считывание тензодатчика включает в себя несколько шагов: от понимания настройки до интерпретации выходного сигнала. Вот пошаговое руководство:
Прежде чем снимать показания датчика веса, убедитесь, что он правильно установлен и откалиброван. Выполните следующие действия:

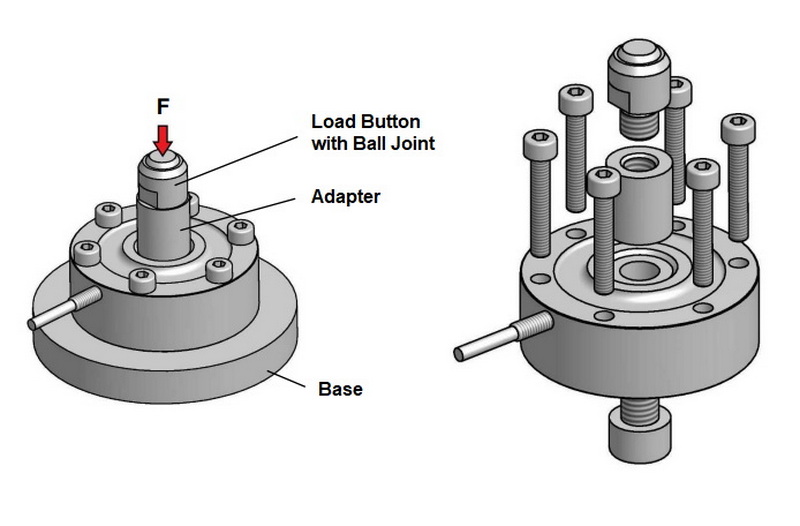

- Монтаж: Надежно закрепите тензодатчик в устойчивом положении, следя за тем, чтобы он был выровнен по направлению нагрузки. Правильное выравнивание имеет решающее значение для точных показаний.
- Проводка: Подключите тензодатчик к подходящему усилителю или формирователю сигнала. Убедитесь, что проводка правильна, чтобы избежать ошибочных показаний. Используйте высококачественные кабели, чтобы минимизировать шумовые помехи.
Калибровка необходима для точных измерений. Чтобы откалибровать тензодатчик:
- Применить известные веса: используйте стандартные веса, чтобы применить известные нагрузки к датчику веса. Этот шаг имеет решающее значение для установления базовой линии для измерений.
- Выход записи: Измерьте выходной сигнал для каждого известного веса. Эти данные помогут построить надежную калибровочную кривую.

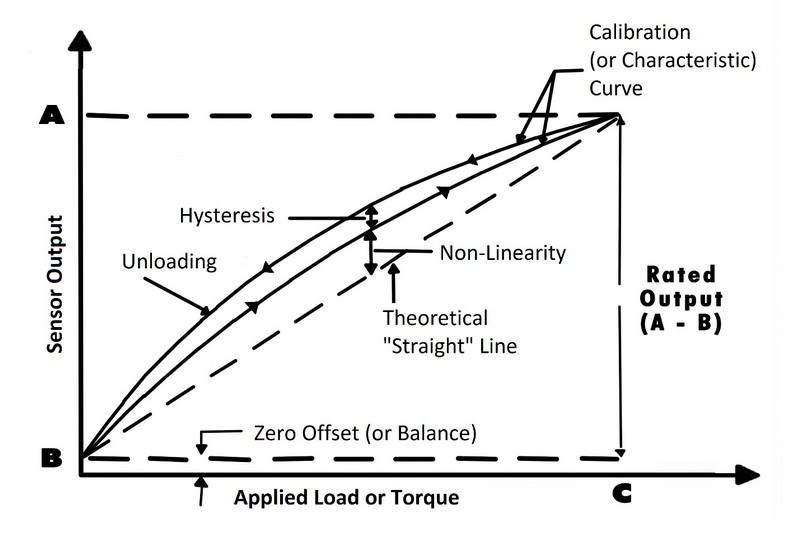

- Создайте калибровочную кривую: постройте график выходных данных по известным весам, чтобы создать калибровочную кривую. Эта кривая будет использоваться для точной интерпретации будущих показаний.
После калибровки вы можете прочитать выходные данные тензодатчика. Выходной сигнал обычно выражается в милливольтах (мВ) или в цифровом сигнале, в зависимости от типа тензодатчика и подключенного оборудования.
- Аналоговый выход: для датчиков веса с аналоговым выходом используйте мультиметр для измерения напряжения. Напряжение будет соответствовать приложенной нагрузке на основе калибровочной кривой.
- Цифровой выход: для цифровых тензодатчиков выходные данные можно считывать непосредственно с дисплея подключенного устройства или через компьютерный интерфейс. Цифровые датчики веса часто обеспечивают более простую интеграцию с системами регистрации данных.
Интерпретация данных предполагает понимание взаимосвязи между выходным сигналом и приложенной нагрузкой. Используйте калибровочную кривую для преобразования измеренного выходного сигнала в показания веса. Этот шаг имеет решающее значение для обеспечения точности и надежности показаний.
Тензодатчики используются в различных приложениях в разных отраслях:
Тензодатчики являются неотъемлемой частью промышленных весов, обеспечивая точные измерения веса при отправке и получении товаров. Они используются на складах, распределительных центрах и производственных предприятиях для контроля запасов и обеспечения соблюдения правил.
Тензодатчики используются при краш-тестах и испытаниях динамики транспортных средств для измерения сил во время удара. Эти данные жизненно важны для повышения безопасности и производительности транспортных средств.
Тензодатчики используются в медицинских весах и устройствах для обеспечения точного измерения веса пациентов. Они играют решающую роль в мониторинге состояния здоровья и диагностике заболеваний.
Тензодатчики используются в системах взвешивания самолетов для обеспечения соблюдения правил безопасности. Точные измерения веса имеют решающее значение для безопасности и производительности полета.
Если у вас возникли проблемы с показаниями тензодатчиков, рассмотрите следующие шаги по устранению неполадок:
- Проверьте соединения: убедитесь, что все соединения надежны и не подвержены коррозии. Ослабленные или корродированные соединения могут привести к неточным показаниям.
- Проверка на наличие повреждений: обратите внимание на физические повреждения тензодатчика или тензодатчиков. Любое видимое повреждение может повлиять на производительность.
- Повторная калибровка: если показания не совпадают, выполните повторную калибровку тензодатчика. Регулярная калибровка необходима для поддержания точности.
- Факторы окружающей среды: учитывайте такие факторы окружающей среды, как температура и влажность, которые могут повлиять на показания. Тензодатчики следует использовать в установленных для них пределах окружающей среды.
Формирование сигнала является важным аспектом работы тензодатчика. Он включает в себя усиление и фильтрацию выходного сигнала для повышения точности и снижения шума. Формирователи сигналов могут преобразовывать аналоговый сигнал от датчика нагрузки в цифровой формат для упрощения обработки и анализа.
Интеграция датчиков веса с системами сбора данных позволяет осуществлять мониторинг и анализ измерений веса в режиме реального времени. Эти системы могут регистрировать данные, генерировать отчеты и предоставлять информацию об операционной эффективности.
Беспроводные тензодатчики становятся все более популярными благодаря простоте установки и гибкости. Они устраняют необходимость в громоздкой проводке, что делает их идеальными для приложений, где важна мобильность.
Понимание того, как считывать показания датчиков веса, необходимо для точного измерения веса в различных приложениях. Следуя инструкциям, описанным в этом руководстве, вы сможете эффективно настроить, откалибровать и интерпретировать данные весоизмерительных датчиков. Будь то промышленные условия, автомобильные испытания или медицинские применения, тензодатчики играют решающую роль в обеспечении точности и надежности.
Аналоговые тензодатчики обеспечивают постоянное выходное напряжение, пропорциональное приложенной нагрузке, а цифровые тензодатчики преобразуют сигнал в цифровой формат для упрощения обработки и интеграции с системами обработки данных.
Тензодатчики следует калибровать регулярно, обычно каждые шесть месяцев или год, или всякий раз, когда они перемещаются или подвергаются значительным изменениям условий нагрузки.
Да, но очень важно выбирать тензодатчики, предназначенные для использования на открытом воздухе, которые обычно устойчивы к атмосферным воздействиям и факторам окружающей среды, таким как влажность и колебания температуры.
Такие факторы, как температура, влажность, механическое напряжение и неправильная установка, могут повлиять на точность показаний весоизмерительных датчиков. Регулярное техническое обслуживание и калибровка могут помочь решить эти проблемы.
Выбор подходящего тензодатчика зависит от нескольких факторов, включая требуемую грузоподъемность, условия окружающей среды и тип необходимых измерений (статические или динамические). Консультации с производителем или поставщиком датчиков веса могут помочь вам принять обоснованное решение.
