В мире электроники и автоматизации весоизмерительные датчики играют решающую роль в измерении веса и силы. Среди различных типов тензодатчиков кнопочный тензодатчик Phidgets выделяется своей универсальностью и простотой использования. Эта статья проведет вас через процесс чтения данных с кнопки Phidgets. датчик нагрузки, включая настройку, программирование и практическое применение. Мы также добавим изображения и видео, чтобы улучшить ваше понимание темы.
Датчик нагрузки — это преобразователь, который преобразует силу в электрический сигнал. Тензодатчики широко используются в различных приложениях, включая весы, промышленную автоматизацию и робототехнику. Кнопочный тензодатчик Phidgets — это особый тип тензодатчика, предназначенный для приложений, где требуется интерфейс, похожий на кнопку. Он компактен, прост в интеграции и обеспечивает точные измерения.
Тензодатчики бывают различных типов, в том числе:
1. Тензодатчики: это наиболее распространенный тип, в котором для измерения деформации используются тензодатчики.
2. Гидравлические тензодатчики. Они используют давление жидкости для измерения веса.
3. Пневматические тензодатчики. Для измерения они используют давление воздуха.
4. Кнопочные тензодатчики. Они предназначены для применений, где важна небольшая занимаемая площадь.

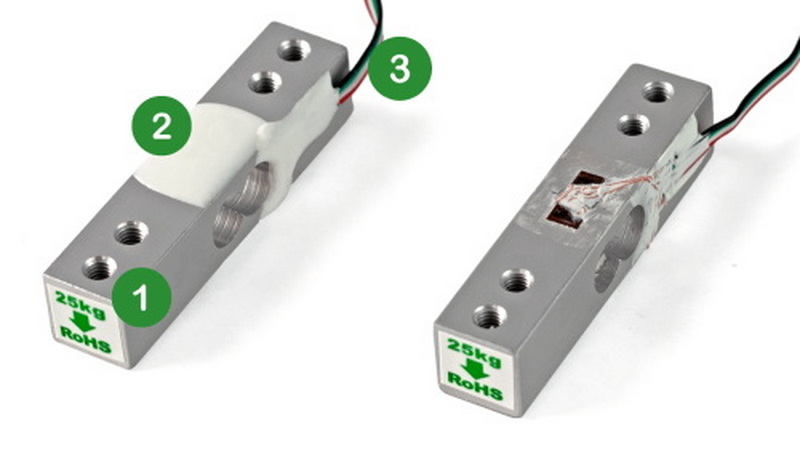

Тензодатчик Phidgets обычно состоит из следующих компонентов:
- Элемент датчика силы: основной компонент, измеряющий силу.
- Усилитель: усиливает сигнал тензодатчика для повышения точности.
- Комплект интерфейса: соединяет тензодатчик с компьютером или микроконтроллером.
- Программное обеспечение: используется для чтения и интерпретации данных тензодатчика.
Для начала вам понадобятся следующие материалы:
- Тензодатчик с кнопкой Phidgets

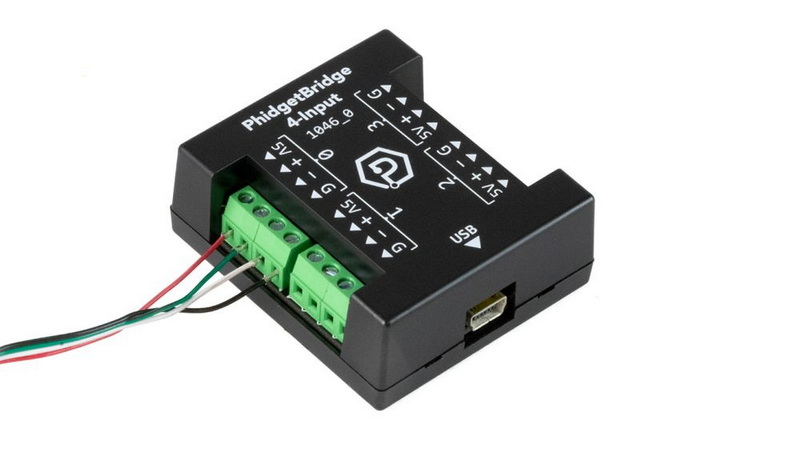

- Комплект интерфейса Phidgets (например, PhidgetInterfaceKit 1046)
- USB-кабель
- Компьютер с установленным программным обеспечением Phidgets.
- Перемычки (при необходимости)
1. Подключите тензодатчик:
- Подключите тензодатчик к комплекту интерфейса, используя предусмотренные клеммы. Убедитесь, что соединения надежны, чтобы избежать потери сигнала.
2. Подключите интерфейсный комплект к компьютеру:
- Используйте USB-кабель для подключения комплекта интерфейса Phidgets к компьютеру. Программное обеспечение Phidgets должно автоматически распознать комплект.
3. Установите программное обеспечение Phidgets:
- Загрузите и установите программное обеспечение Phidgets с официального сайта. Это программное обеспечение позволит вам настраивать и считывать данные с тензодатчика.
4. Откалибруйте тензодатчик:
- Перед использованием датчика веса необходимо его откалибровать. Поместите известные веса на тензодатчик и запишите показания. Отрегулируйте настройки калибровки в программном обеспечении до тех пор, пока показания не будут соответствовать известным весам.
После настройки тензодатчика вы можете начать программировать его для считывания данных. Phidgets предоставляет библиотеки для различных языков программирования, включая Python, Java и C#.
- Импорт библиотек: код начинается с импорта необходимых библиотек.
- Создать объект тензодатчика: создается объект тензодатчика, и устройство открывается для присоединения.
- Установить усиление: усиление устанавливается для обеспечения точных показаний.
- Чтение данных: цикл непрерывно считывает вес из тензодатчика и выводит его на консоль.
Кнопочные тензодатчики Phidgets можно использовать в различных целях, в том числе:
1. Системы взвешивания: используются в весах для точного измерения веса.
2. Промышленная автоматизация: интегрирована в машины для контроля силы и веса.
3. Робототехника: используется в роботизированных манипуляторах для измерения веса поднимаемых объектов.
4. Исследования и разработки: используются в экспериментах, требующих точных измерений силы.
5. Медицинские устройства: используются в устройствах, требующих измерения веса для дозировки или наблюдения за пациентом.
При работе с кнопочными тензодатчиками Phidgets вы можете столкнуться с некоторыми распространенными проблемами. Вот несколько советов по устранению неполадок:
1. Неточные показания. Убедитесь, что тензодатчик откалиброван правильно. Проверьте соединения на наличие ослабленных проводов.
2. Нет вывода данных. Убедитесь, что комплект интерфейса правильно подключен к компьютеру. При необходимости перезапустите программное обеспечение Phidgets.
3. Ошибки программного обеспечения. Убедитесь, что вы используете последнюю версию программного обеспечения Phidgets. Проверьте наличие обновлений или исправлений.
4. Помехи. Если показания нестабильны, проверьте наличие электрических помех от близлежащих устройств. Использование экранированных кабелей может помочь решить эту проблему.
Кнопочные тензодатчики Phidgets можно интегрировать с другими датчиками для создания более сложных систем. Например, сочетание тензодатчика с датчиком температуры может помочь контролировать вес материалов, которые изменяются в зависимости от температуры, например жидкостей.
Тензодатчики также можно использовать в системах управления, где необходима обратная связь. Например, в роботизированной руке тензодатчик может обеспечивать обратную связь о весе поднимаемого объекта, позволяя системе соответствующим образом регулировать захват.
Считывание данных с кнопочного тензодатчика Phidgets — это простой процесс, который включает в себя настройку оборудования, программирование устройства и интерпретацию данных. Благодаря компактному дизайну и простоте интеграции кнопочный тензодатчик Phidgets является отличным выбором для различных приложений в области электроники и автоматизации. Следуя шагам, описанным в этой статье, вы сможете успешно внедрить тензодатчик в свои проекты и получить ценную информацию из данных, которые он предоставляет.
Максимальный вес, который может измерить тензодатчик Phidgets, зависит от конкретной модели, которую вы используете. Как правило, они могут измерять вес от нескольких граммов до нескольких сотен килограммов. Для получения точной информации всегда обращайтесь к спецификациям вашей конкретной модели весоизмерительного датчика.
Чтобы откалибровать кнопочный тензодатчик Phidgets, поместите на тензодатчик известные веса и запишите показания. Отрегулируйте настройки калибровки в программном обеспечении Phidgets, пока показания не будут соответствовать известным весам. Для более точной калибровки рекомендуется использовать как минимум три разные гири.
Да, вы можете использовать кнопочный тензодатчик Phidgets с Arduino, используя библиотеку Phidgets для Arduino. Это позволяет вам считывать данные с тензодатчика и интегрировать их в ваши проекты Arduino.
Phidgets поддерживает несколько языков программирования, включая Python, Java, C# и C++. Вы можете выбрать язык, который лучше всего соответствует требованиям вашего проекта.
Если ваш тензодатчик не выдает показания, проверьте следующее:
- Убедитесь, что все соединения надежны.
- Убедитесь, что комплект интерфейса правильно подключен к вашему компьютеру.
- Убедитесь, что тензодатчик откалиброван.
- Перезапустите программное обеспечение Phidgets и проверьте наличие обновлений.
