Тензодатчик — это тип преобразователя, который преобразует силу или вес в электрический сигнал. Самый распространенный тип датчик нагрузки это тензодатчик, который использует принцип тензодатчиков для измерения деформации. Когда к тензодатчику прилагается нагрузка, он слегка деформируется, и эта деформация изменяет сопротивление тензорезисторов, создавая измеримый электрический сигнал.
1. Тензодатчики сжатия. Эти тензодатчики измеряют силу, приложенную при сжатии. Их часто используют в весах и системах взвешивания.
2. Тензодатчики растяжения. Они измеряют силу, приложенную при растяжении. Они обычно используются в таких приложениях, как подвесные весы.
3. Тензодатчики для изгиба балки. Они используются в тех случаях, когда к балке прилагается нагрузка, вызывающая ее изгиб. Их часто используют в промышленных масштабах.
4. Тензодатчики S-типа. Они могут измерять как растяжение, так и сжатие и универсальны для различных применений.
Чтобы прочитать данные тензодатчиков с помощью Arduino, вам потребуются следующие компоненты:
- Плата Arduino: подойдет любая модель, но наиболее популярным выбором является Arduino Uno.
- Тензодатчик: тензодатчик массой 5 или 10 кг подходит для большинства проектов.
- Модуль усилителя HX711: этот модуль усиливает слабый сигнал от тензодатчика и преобразует его в цифровой сигнал, который может считывать Arduino.
- Макетная плата и перемычки: для выполнения соединений.
- Источник питания: в зависимости от вашей конфигурации вам может потребоваться источник питания для тензодатчика.

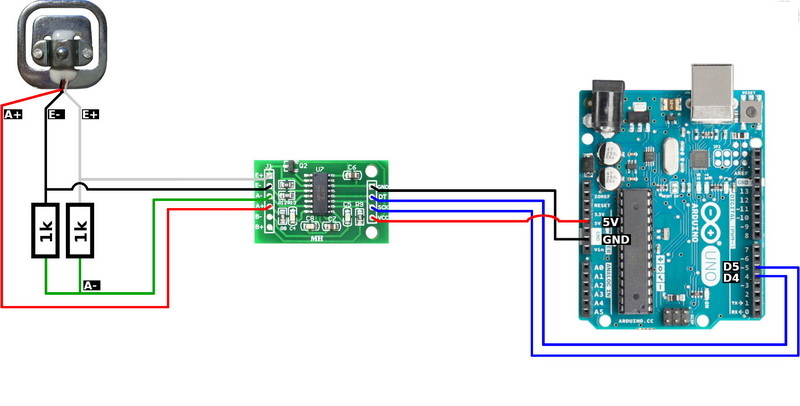

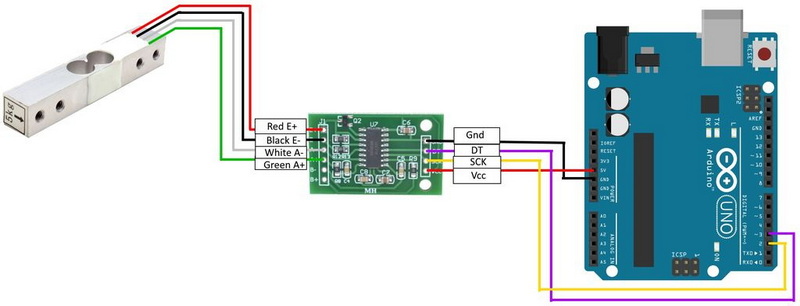

Первый шаг — подключить тензодатчик к модулю HX711, а затем подключить HX711 к Arduino. Вот простая схема подключения:
Тензодатчик обычно имеет четыре провода:
- Красный: Возбуждение+ (E+)
- Черный: Возбуждение- (E-)
- Зеленый: Сигнал+ (S+)
- Белый: Сигнал- (S-)
Подключите эти провода к модулю HX711 следующим образом:
- От красного до E+
- От черного к E-
- от зеленого к S+
- от белого до S-

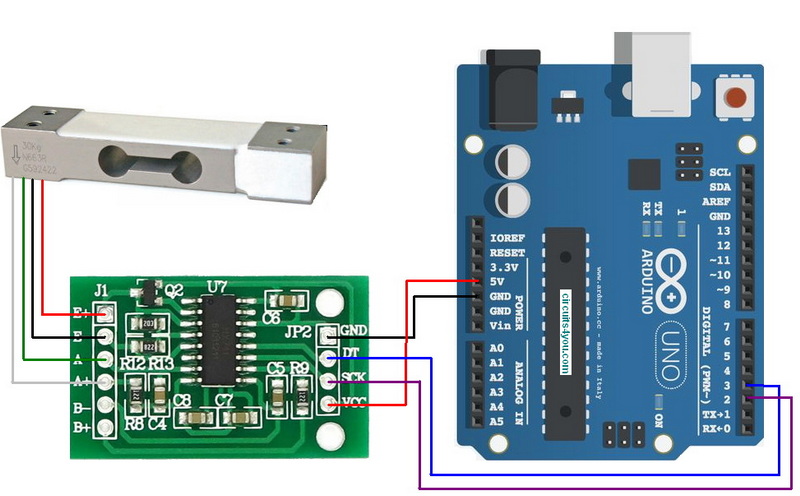

Далее подключите модуль HX711 к Arduino:
-VCC к Arduino 5В
- GND к Arduino GND
- DT (данные) к цифровому контакту 2 Arduino
- SCK (часы) к цифровому контакту 3 Arduino
Теперь, когда оборудование настроено, пришло время написать код для чтения данных тензодатчиков. Вам нужно будет установить библиотеку HX711 в вашу Arduino IDE. Эта библиотека упрощает процесс чтения данных из модуля HX711.
1. Откройте IDE Arduino.
2. Перейдите в «Скетч» > «Включить библиотеку» > «Управление библиотеками».
3. В диспетчере библиотек найдите «HX711» и установите библиотеку Богдана Некулы.
Прежде чем вы сможете точно измерить вес, вам необходимо откалибровать тензодатчик. Для этого выполните следующие действия:
1. Поместите на тензодатчик известный вес.
2. Измените строку `scale.set_scale()` в коде, чтобы она соответствовала известному весу. Например, если вы разместили гирю весом 1 кг, вы должны установить ее следующим образом:
```cpp
масштаб.set_scale(2280.f); // Отрегулируйте это значение на основе вашей калибровки
```
3. Загрузите код в Arduino и проверьте на последовательном мониторе, соответствуют ли показания известному весу. Отрегулируйте масштабный коэффициент, пока показания не станут точными.

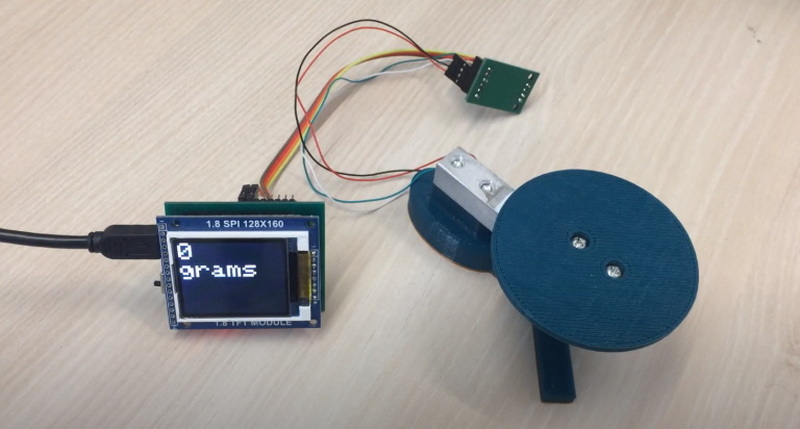

Вы можете отображать данные о весе на последовательном мониторе, как показано в приведенном выше коде. Однако если вы хотите отображать данные на ЖК- или OLED-экране, вы можете легко интегрировать эти компоненты в свой проект.
Для использования ЖК-дисплея вам понадобится дополнительная библиотека. Для ЖК-дисплея 16x2 вы можете использовать библиотеку LiquidCrystal. Вот как изменить код для отображения веса на ЖК-дисплее:
1. Подключите ЖК-дисплей к Arduino.
2. Включите в свой код библиотеку LiquidCrystal.
3. Измените функции `setup()` и `loop()` для отображения веса.
1. Неточные показания. Убедитесь, что тензодатчик откалиброван правильно. Проверьте соединения и убедитесь, что тензодатчик не поврежден.
2. Нет данных на последовательном мониторе. Убедитесь, что в коде используются правильные контакты и что Arduino правильно подключен к вашему компьютеру.
3. Колебания показаний. Это может произойти из-за электрических помех. Убедитесь, что соединения надежны, и рассмотрите возможность добавления конденсаторов для стабилизации показаний.
4. Тензодатчик не отвечает. Если тензодатчик не отвечает, проверьте проводку и убедитесь, что на модуль HX711 подается правильное питание. Иногда из-за плохого соединения тензодатчик не может считывать показания.
5. Отображаемый вес отрицательный. Если вы видите отрицательные значения, это может указывать на то, что тензодатчик тарирован неправильно. Убедитесь, что вы вызываете функцию Scale.tare() после настройки тензодатчика для сброса весов на ноль.
Освоив основы считывания данных тензодатчиков, вы сможете изучить более сложные приложения. Вот несколько идей:
Вы можете записать данные о весе на SD-карту с помощью модуля SD-карты. Это позволяет вести учет измерений веса с течением времени, что может быть полезно для мониторинга изменений веса или для научных экспериментов.
Используя беспроводной модуль, такой как ESP8266 или NRF24L01, вы можете отправлять данные о весе на удаленный сервер или отображать их в приложении для смартфона. Это может быть особенно полезно для приложений, где необходимо контролировать вес на расстоянии.
Вы можете создать автоматизированную систему взвешивания, которая инициирует действия в зависимости от измеренного веса. Например, вы можете управлять двигателем для подачи определенного количества материала в зависимости от обнаруженного веса.
Объедините тензодатчик с другими датчиками, такими как датчики температуры или влажности, чтобы создать более комплексную систему мониторинга. Это может быть полезно в сельском хозяйстве, где вы хотите контролировать вес продукции и условия окружающей среды.
Вы можете создать интеллектуальные весы, которые подключаются к Интернету и предоставляют данные о весе в веб-приложении в режиме реального времени. Это может быть полезно для приложений электронной коммерции, где точные измерения веса имеют решающее значение для стоимости доставки.
Чтение данных тензодатчиков с помощью Arduino — это простой процесс, который можно применять в различных проектах, от простых весов до более сложных систем. Следуя шагам, описанным в этой статье, вы сможете успешно настроить тензодатчик с помощью Arduino, прочитать данные и отобразить их. Проявив творческий подход, вы можете расширить этот проект, включив в него дополнительные функции, такие как регистрация данных или беспроводная передача.
Максимальный вес, который может измерить тензодатчик, зависит от его характеристик. Тензодатчики бывают различной емкости, обычно от нескольких граммов до нескольких тонн. Всегда проверяйте спецификации производителя используемого вами тензодатчика.
Чтобы проверить, правильно ли работает ваш тензодатчик, вы можете выполнить простой тест, приложив известный груз и наблюдая за показаниями на Arduino. Если показания последовательны и соответствуют известному весу, датчик веса, скорее всего, работает правильно.
Да, вы можете использовать несколько тензодатчиков с одним Arduino, но вам нужно будет использовать несколько модулей HX711, поскольку каждый HX711 может считывать только один тензодатчик одновременно. Затем вы можете прочитать данные каждого HX711 в своем коде.
Тензодатчик — это особый тип датчика силы, который преобразует силу или вес в электрический сигнал. Хотя все датчики силы являются датчиками силы, не все датчики силы являются датчиками силы. Датчики силы могут включать в себя различные типы датчиков, которые измеряют силу разными способами.
Чтобы повысить точность измерений тензодатчиков, обеспечьте правильную калибровку, сведите к минимуму электрические шумы и используйте стабильные источники питания. Кроме того, для большей точности рассмотрите возможность использования более качественного тензодатчика и модуля HX711.
