Тензодатчики являются важными компонентами в различных приложениях, особенно в системах взвешивания, промышленной автоматизации и измерении нагрузки. Они преобразуют силу или вес в электрический сигнал, который затем можно обработать и отобразить. Во многих случаях необходимо отправить датчик нагрузки сигнал в два разных места, например, на блок отображения и систему регистрации данных. В этой статье будут рассмотрены методы и соображения для достижения этой цели, а также предоставлено подробное руководство как для инженеров, так и для любителей.
Типичная система тензодатчиков состоит из нескольких компонентов:
1. Тензодатчик: датчик, измеряющий вес или силу.
2. Схема формирования сигнала: усиливает и фильтрует сигнал от тензодатчика.
3. Микроконтроллер или система сбора данных: обрабатывает сигнал и может отправлять его на различные выходы.
4. Единица дисплея: показывает измерение веса или силы.
5. Регистратор данных: записывает измерения для последующего анализа.
Чтобы отправить сигнал датчика веса в два разных места, вы можете использовать несколько методов. Выбор метода зависит от конкретных требований вашего приложения, таких как расстояние между компонентами, тип датчика нагрузки и желаемая точность.
Один из самых простых способов отправить сигнал датчика веса в два места — использовать разветвитель сигнала. Разделитель сигнала принимает выходной сигнал тензодатчика и делит его на два отдельных сигнала. Этот метод прост и эффективен для многих приложений.
1. Выберите подходящий разветвитель сигнала: выберите разветвитель, соответствующий типу выхода вашего весоизмерительного датчика (например, аналоговый или цифровой).
2. Подключите тензодатчик: подключите тензодатчик ко входу разветвителя сигнала.
3. Подключите выходы: подключите два выхода разветвителя к нужным устройствам (например, блоку дисплея и регистратору данных).
4. Включите сплиттер. Убедитесь, что питание сплиттера соответствует его техническим характеристикам.
Другой эффективный метод — использовать микроконтроллер, например Arduino или Raspberry Pi, для считывания сигнала тензодатчика и последующей отправки его на несколько выходов. Этот метод обеспечивает большую гибкость и контроль над данными.

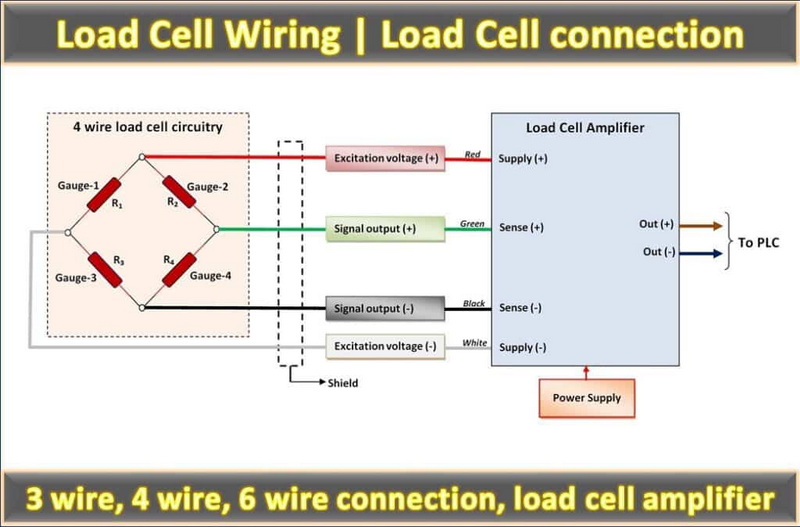

1. Подключите тензодатчик к микроконтроллеру: используйте соответствующий усилитель тензодатчика (например, HX711) для сопряжения тензодатчика с микроконтроллером.
2. Напишите код: запрограммируйте микроконтроллер на считывание сигнала тензодатчика и отправку его на несколько выходов. Это может включать отправку данных на дисплей и запись их на SD-карту.
3. Подключите выходы: подключите дисплей и регистратор данных к микроконтроллеру.
4. Проверьте систему: убедитесь, что микроконтроллер правильно считывает сигнал датчика веса и отправляет его на оба выхода.

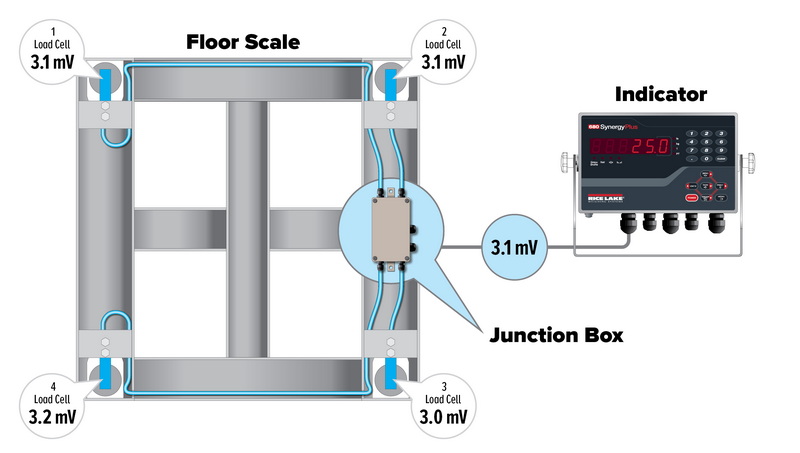

Распределительную коробку также можно использовать для отправки сигналов тензодатчиков в несколько мест. Этот метод особенно полезен в промышленных условиях, где используется несколько тензодатчиков.
1. Выберите распределительную коробку. Выберите распределительную коробку, в которой можно разместить необходимое количество датчиков веса и выходов.
2. Подключите тензодатчики. Подключите тензодатчики к распределительной коробке в соответствии с инструкциями производителя.
3. Подключите выходы: подключите выходы распределительной коробки к нужным устройствам.
4. Включите систему. Убедитесь, что все компоненты подключены правильно.
При отправке сигналов весоизмерительных датчиков в два места необходимо учитывать несколько факторов, чтобы обеспечить точные и надежные измерения.

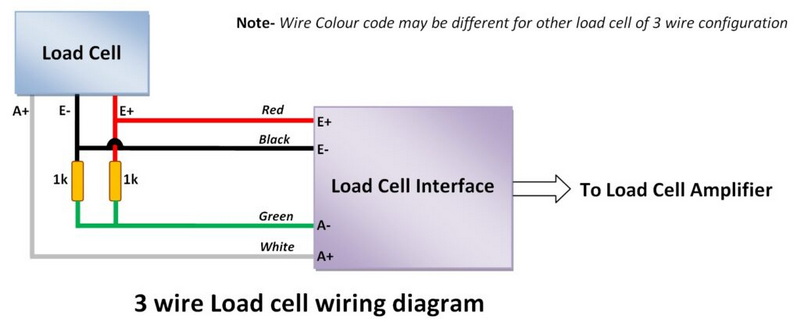

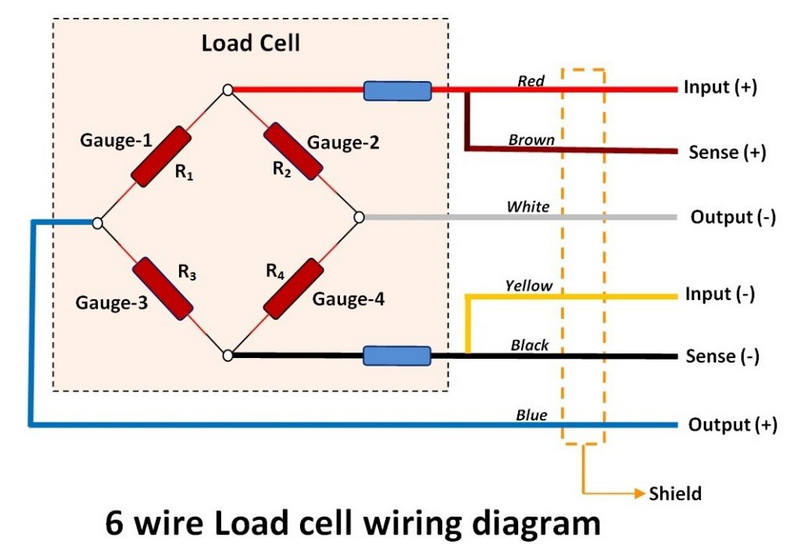

Поддержание целостности сигнала имеет решающее значение, особенно на больших расстояниях. Используйте экранированные кабели для снижения шума и помех. Кроме того, сделайте проводку как можно короче, чтобы свести к минимуму ухудшение сигнала. Выбор кабеля может существенно повлиять на производительность системы весоизмерительных ячеек. Например, для дифференциальных сигналов часто рекомендуются кабели витой пары, поскольку они помогают нейтрализовать электромагнитные помехи.
При использовании нескольких выходов важно откалибровать систему, чтобы все устройства отображали одинаковые измерения. Это может включать регулировку усиления и смещения в схеме формирования сигнала или микроконтроллере. Калибровку следует выполнять регулярно, чтобы учитывать любые отклонения в характеристиках весоизмерительного датчика с течением времени. Систематический подход к калибровке может включать использование известных весов для проверки точности показаний всех выходных сигналов.
Убедитесь, что все компоненты подключены правильно. Нестабильное электропитание может привести к неточным показаниям и сбоям в работе системы. Рекомендуется использовать регулируемый источник питания, чтобы избежать колебаний, которые могут повлиять на работу весоизмерительного датчика. Кроме того, учтите требования к питанию каждого компонента системы, чтобы гарантировать, что блок питания сможет справиться с общей нагрузкой.
Учитывайте среду, в которой будет работать тензодатчик. Такие факторы, как температура, влажность и вибрация, могут повлиять на работу весоизмерительного датчика и связанной с ним электроники. Например, экстремальные температуры могут вызвать изменения сопротивления тензорезисторов, что приведет к неточным показаниям. Использование датчиков веса, разработанных для конкретных условий окружающей среды, может помочь смягчить эти проблемы.
Отправка сигналов датчиков веса в два места имеет множество применений в различных отраслях:
- Промышленные системы взвешивания. На производстве данные о весе обычно отправляются как на дисплей для операторов, так и на систему регистрации данных для контроля качества. Этот двойной выход позволяет осуществлять мониторинг в режиме реального времени и анализ исторических данных, что имеет решающее значение для поддержания качества продукции.
- Исследования и разработки: в лабораториях исследователям может потребоваться отслеживать данные тензодатчиков в режиме реального времени, а также регистрировать их для последующего анализа. Эта возможность важна для экспериментов, где точные измерения имеют решающее значение, например, при испытаниях материалов или структурном анализе.
- Автоматизированные системы: в автоматизированных процессах тензодатчики могут обеспечивать обратную связь с системами управления, а также отправлять данные в системы мониторинга. Эта петля обратной связи жизненно важна для обеспечения работы автоматизированных систем в заданных параметрах, что повышает безопасность и эффективность.
- Сельскохозяйственное применение: датчики веса используются в сельскохозяйственном оборудовании для измерения веса продукции во время уборки урожая. Отправка этих данных на дисплей для немедленной обратной связи и в регистратор данных для последующего анализа может помочь оптимизировать процессы сбора урожая.
- Транспорт и логистика: В логистической отрасли для взвешивания грузов используются тензодатчики. Отправка данных о весе как на дисплей для водителей грузовиков, так и в центральную базу данных для управления запасами может упростить операции и повысить точность доставки.
При работе с датчиками веса и отправке сигналов в несколько мест вы можете столкнуться с несколькими распространенными проблемами. Вот несколько советов по устранению неполадок:
1. Непоследовательные показания. Если показания тензодатчика противоречивы, проверьте соединения проводов и убедитесь, что все компоненты правильно заземлены. Кроме того, убедитесь, что тензодатчик откалиброван правильно.
2. Помехи сигнала. Если в сигнале возникают помехи, рассмотрите возможность использования экранированных кабелей и убедитесь, что проводка не проходит параллельно линиям электропередачи, что может создавать помехи.
3. Проблемы с питанием. Если система не включается или испытывает колебания, проверьте соединения источника питания и убедитесь, что номинальные напряжения и силы тока подходят для всех компонентов.
4. Температурные эффекты. Если показания тензодатчика значительно изменяются при изменении температуры, рассмотрите возможность использования тензодатчика с температурной компенсацией или реализации алгоритма температурной коррекции в коде вашего микроконтроллера.
5. Ошибки программного обеспечения. При использовании микроконтроллера убедитесь, что код не содержит ошибок. Инструменты отладки и последовательный вывод могут помочь выявить проблемы в логике кода.
Отправка сигналов тензодатчиков в два места является обычным требованием во многих приложениях. Используя такие методы, как разветвители сигналов, микроконтроллеры или распределительные коробки, вы можете эффективно достичь этой цели. Для обеспечения точных и надежных измерений важно учитывать такие факторы, как целостность сигнала, калибровка, источник питания и условия окружающей среды.
При правильной настройке вы можете улучшить функциональность вашей системы датчиков веса и улучшить возможности сбора и мониторинга данных. Независимо от того, работаете ли вы в промышленных условиях или в исследовательской лаборатории, понимание того, как отправлять сигналы датчиков веса в несколько мест, принесет значительную пользу вашим проектам.
