Тензодатчик — это преобразователь, который преобразует силу в электрический сигнал. В контексте тягового стенда он измеряет тягу, создаваемую ракетным двигателем или другими двигательными установками. Тензодатчики бывают различных типов, включая тензодатчики, гидравлические и пневматические. тензодатчики, но тензодатчики чаще всего используются для измерения тяги из-за их точности и надежности.
1. Тензодатчики: это наиболее распространенный тип, используемый для измерения тяги. Они работают путем измерения деформации (деформации) материала при приложении силы. Величина деформации пропорциональна приложенной силе, что позволяет проводить точные измерения.
2. Гидравлические тензодатчики. Они используют давление жидкости для измерения силы. Они менее распространены в приложениях с тягой, но могут быть полезны в конкретных сценариях, где задействованы большие силы.
3. Пневматические тензодатчики. Подобно гидравлическим тензодатчикам, они используют давление воздуха для измерения силы. Они обычно используются в приложениях, где электрические сигналы могут быть опасными.

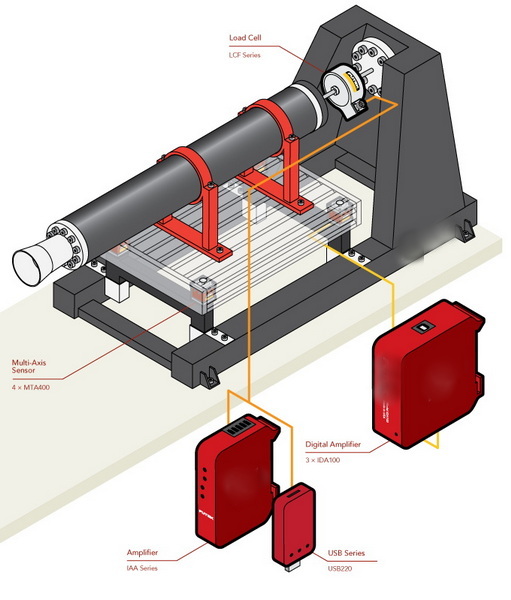

Прежде чем настраивать тензодатчик, важно понять компоненты упорной стойки:
- Тензодатчик: основной датчик, измеряющий тягу.
- Монтажная рама: прочная конструкция, удерживающая тензодатчик и испытуемый двигатель.
- Система сбора данных: эта система собирает и обрабатывает сигналы от тензодатчика.
- Источник питания: обеспечивает необходимую мощность для весоизмерительного датчика и системы сбора данных.
- Программное обеспечение: используется для анализа данных, собранных с датчика веса.
Прежде чем приступить к работе, убедитесь, что у вас есть все необходимые материалы:
- Тензодатчик
- Монтажная рама
- Система сбора данных
- Источник питания
- Соединительные кабели
- Программное обеспечение для анализа данных
- Инструменты для сборки (отвертки, гаечные ключи и т.д.)

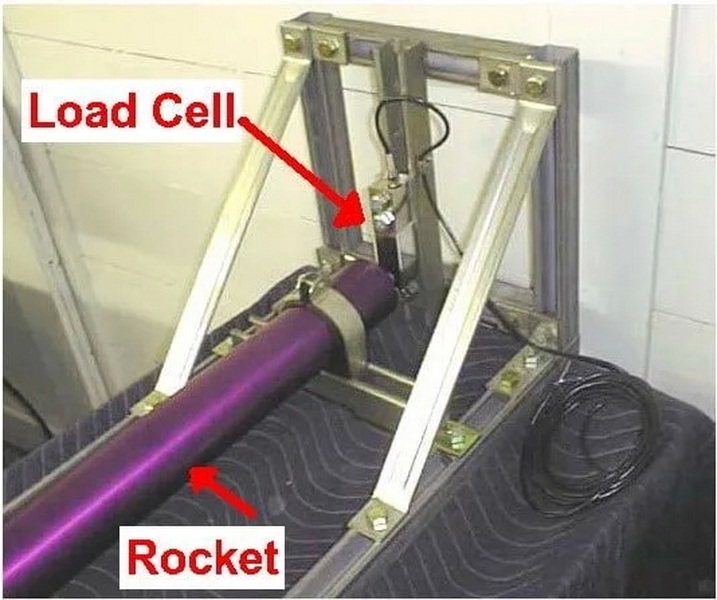

Монтажная рама имеет решающее значение для обеспечения точного измерения тягового датчика. Он должен быть достаточно прочным, чтобы выдерживать нагрузки, возникающие во время испытаний. Вот как его собрать:
1. Выберите подходящее место: выберите плоскую устойчивую поверхность для упорной стойки. Убедитесь, что имеется достаточно места для двигателя и любого дополнительного оборудования.
2. Постройте каркас. Для изготовления каркаса используйте металл или прочный пластик. У него должно быть основание, способное поддерживать тензодатчик и двигатель. Рама также должна иметь вертикальную опору для удержания весоизмерительного датчика на месте.
3. Закрепите тензодатчик. Прикрепите тензодатчик к раме с помощью болтов или винтов. Убедитесь, что он выровнен правильно, чтобы точно измерить тягу.
Когда рама готова, пришло время установить тензодатчик:
1. Разместите тензодатчик: поместите тензодатчик в отведенное место на монтажной раме. Его следует расположить так, чтобы сила тяги была приложена прямо вдоль его оси.
2. Подключите тензодатчик. Используйте прилагаемые кабели для подключения тензодатчика к системе сбора данных. Убедитесь, что соединения надежны и соблюдена полярность.
3. Откалибруйте тензодатчик. Калибровка необходима для точных измерений. Следуйте инструкциям производителя для калибровки тензодатчика. Обычно это предполагает применение известных весов и настройку системы для обеспечения точных показаний.
Система сбора данных собирает и обрабатывает сигналы от тензодатчика. Вот как это настроить:
1. Подключите тензодатчик. Подключите тензодатчик к системе сбора данных с помощью соответствующих кабелей.
2. Включите систему: убедитесь, что система сбора данных включена и работает правильно.
3. Установите программное обеспечение. Установите на свой компьютер все необходимое программное обеспечение для анализа данных, собранных с тензодатчика. Это программное обеспечение позволит вам визуализировать измерения тяги и проанализировать работу двигателя.
Перед проведением реальных испытаний важно выполнить несколько предварительных проверок:
1. Проверьте соединения: убедитесь, что все соединения надежны и нет ослабленных проводов.
2. Выполните пробное измерение. Откалибровав тензодатчик, проведите пробное измерение без двигателя, чтобы убедиться в правильности функционирования системы. Весоизмерительный датчик должен показывать ноль, когда никакая сила не приложена.
3. Имитация тяги. Если возможно, смоделируйте тягу, приложив к тензодатчику известные веса. Это поможет убедиться, что система точно измеряет силу.
После того, как все настроено и проверено, можно приступать к проведению испытаний на тягу:
1. Установите двигатель. Надежно закрепите двигатель на опорной стойке, убедившись, что он совмещен с тензодатчиком.
2. Подготовьтесь к тестированию: убедитесь, что соблюдены все меры предосторожности. Это включает в себя наличие огнетушителей и обеспечение отсутствия персонала в зоне испытаний.
3. Запустите двигатель. Начните проверку тяги с зажигания двигателя. Контролируйте систему сбора данных для измерения тяги в реальном времени.
4. Запись данных: используйте программное обеспечение для записи данных тяги во время испытания. Эти данные будут иметь неоценимое значение для анализа работы двигателя.
5. Анализ результатов. После теста проанализируйте собранные данные. Обращайте внимание на тенденции изменения тяги, стабильности и любых аномалий, которые могут указывать на проблемы с двигателем или настройкой.
Безопасность имеет первостепенное значение при работе с упорными стойками и тензодатчиками. Вот несколько основных советов по безопасности:
- Всегда надевайте соответствующее защитное снаряжение, включая очки и перчатки.
- Убедитесь, что зона тестирования безопасна и присутствует только уполномоченный персонал.
- Имейте под рукой огнетушители и аптечки.
- Следуйте всем рекомендациям производителя тензодатчика и испытуемого двигателя.
После того, как вы собрали данные о тяге, следующим шагом будет их эффективный анализ. Вот некоторые методы, которые следует учитывать:
1. Графическое представление. Построение графика зависимости тяги от времени может помочь визуализировать работу двигателя. Ищите пики и провалы в данных, которые могут указывать на изменения в мощности тяги.
2. Статистический анализ. Используйте статистические методы для анализа данных. Рассчитайте среднее, медианное и стандартное отклонение измерений тяги, чтобы понять изменчивость производительности.
3. Сравнительный анализ. Если у вас есть несколько тестов, сравните результаты, чтобы выявить тенденции или улучшения производительности двигателя с течением времени.
4. Анализ ошибок. Определите любые потенциальные источники ошибок в ваших измерениях. Это может включать в себя смещение тензодатчика, колебания напряжения питания или факторы окружающей среды, такие как температура и влажность.
Изучение конкретных примеров может дать ценную информацию о процессе испытаний на тягу. Например, исследование малых ракетных двигателей может показать, как различные типы топлива влияют на мощность тяги. Анализируя данные различных испытаний, можно сделать выводы об оптимальных условиях работы двигателя.
Область технологий тензодатчиков постоянно развивается. Последние достижения включают в себя:
- Беспроводные тензодатчики: устраняют необходимость в громоздких кабелях, упрощают настройку и снижают риск проблем с подключением во время испытаний.
- Интеллектуальные тензодатчики: эти тензодатчики, оснащенные встроенными возможностями обработки данных, могут обеспечивать обратную связь и анализ в режиме реального времени, оптимизируя процесс тестирования.
- Миниатюризация: для использования в компактных приложениях разрабатываются датчики веса меньшего размера, что позволяет использовать более универсальные испытательные установки.
Настройка датчика нагрузки для упорного стенда — это подробный процесс, требующий тщательного планирования и выполнения. Выполнив действия, описанные в этой статье, вы можете быть уверены, что ваш стенд для тяги настроен правильно и готов к точным измерениям тяги. Не забывайте уделять приоритетное внимание безопасности на протяжении всего процесса и тщательно анализировать данные после каждого теста.
При правильной настройке вы можете получить ценную информацию о работе ваших двигательных установок, что приведет к улучшению конструкции и более успешным запускам.
Тензодатчик измеряет тягу, создаваемую двигательной установкой, преобразуя силу в электрический сигнал для анализа.
Калибровка включает в себя приложение известных весов к тензодатчику и настройку системы для обеспечения точных показаний в соответствии с инструкциями производителя.
Всегда надевайте защитное снаряжение, обеспечивайте безопасность зоны тестирования, имейте под рукой огнетушители и соблюдайте все рекомендации производителя.
Да, датчики веса можно использовать для различных измерений силы в различных приложениях, включая системы взвешивания и промышленное оборудование.
Система сбора данных собирает и обрабатывает сигналы от датчика нагрузки, позволяя осуществлять мониторинг в реальном времени, запись данных и анализ измерений тяги.
