Тензодатчики являются важнейшими компонентами различных систем взвешивания, от промышленных весов до прецизионного лабораторного оборудования. Эти устройства преобразуют силу в электрические сигналы, что позволяет точно измерять вес. Однако, как и любой механический или электронный компонент, датчики веса могут со временем выйти из строя или стать неточными. Понимание того, как определить неисправный датчик веса, необходимо для поддержания надежности и точности ваших систем взвешивания.
Прежде чем углубляться в признаки неисправности тензодатчика, важно понять, что такое тензодатчик и как он функционирует.
Тензодатчик — это преобразователь, который преобразует силу в электрический сигнал. Обычно он состоит из металлического корпуса с прикрепленными к нему тензодатчиками. При приложении силы металлический корпус слегка деформируется, в результате чего тензорезисторы меняют свое электрическое сопротивление. Это изменение сопротивления затем преобразуется в выходное напряжение, пропорциональное приложенной силе.
Раннее выявление неисправного датчика веса может сэкономить время, деньги и предотвратить неточные измерения. Вот некоторые ключевые индикаторы того, что ваш тензодатчик может выйти из строя:
Одним из наиболее распространенных признаков неисправности тензодатчика является непостоянство показаний, также известное как дрейф тензодатчика. Если вы заметили, что один и тот же взвешиваемый предмет каждый раз дает разные результаты, это явный признак того, что у вашего весоизмерительного датчика проблемы с производительностью.
Правильно функционирующий тензодатчик должен обеспечивать стабильные и повторяемые результаты. Если вы получаете разные показания для одного и того же веса даже после повторной калибровки, это может быть признаком того, что ваш тензодатчик изнашивается.
После снятия нагрузки весы должны вернуться к нулю. Если этого не происходит или возврат к нулю занимает необычно много времени, это может указывать на проблему с тензодатчиком.
Если ваши весы отображают неустойчивые или колеблющиеся показания при приложении стабильной нагрузки, это может быть признаком неисправности тензодатчика или проблем с обработкой сигнала.
Хотя на все тензодатчики в некоторой степени влияет температура, неисправный тензодатчик может проявлять чрезмерную чувствительность к колебаниям температуры, что приводит к неточным показаниям при изменении температуры окружающей среды.
Если вы подозреваете, что тензодатчик неисправен, для диагностики проблемы можно использовать несколько методов устранения неполадок:
Начните с визуального осмотра датчика веса и окружающих его компонентов:
- Проверьте корпус весоизмерительного датчика на наличие видимых повреждений, таких как трещины, вмятины или коррозия.
- Осмотрите кабели и соединения на наличие признаков износа, потертостей или ослабленных соединений.
- Ищите мусор или посторонние предметы, которые могут мешать работе датчика веса.
Один из наиболее эффективных способов проверки тензодатчика — использование цифрового мультиметра. Этот метод может помочь вам проверить сопротивление и выходную мощность тензодатчика.
Вот как выполнить базовую проверку тензодатчика с помощью мультиметра:
1. Отсоедините тензодатчик от любого источника питания или приборов.
2. Настройте мультиметр на измерение сопротивления (Ом).
3. Измерьте сопротивление между проводами возбуждения (обычно красным и черным).
4. Измерьте сопротивление между сигнальными проводами (обычно зеленым и белым).
5. Проверьте наличие коротких замыканий между экраном (если он есть) и любыми другими проводами.
Чтобы проверить выходные данные тензодатчика:
1. Подключите тензодатчик к стабильному источнику питания (обычно 5–15 В постоянного тока).
2. Настройте мультиметр на измерение милливольт (мВ).
3. Подключите мультиметр к проводам выходного сигнала.
4. Приложите к датчику веса известный вес (желательно близкий к его номинальной мощности).
5. Выходная мощность должна быть пропорциональна приложенному весу и находиться в пределах диапазона, указанного в таблице данных.

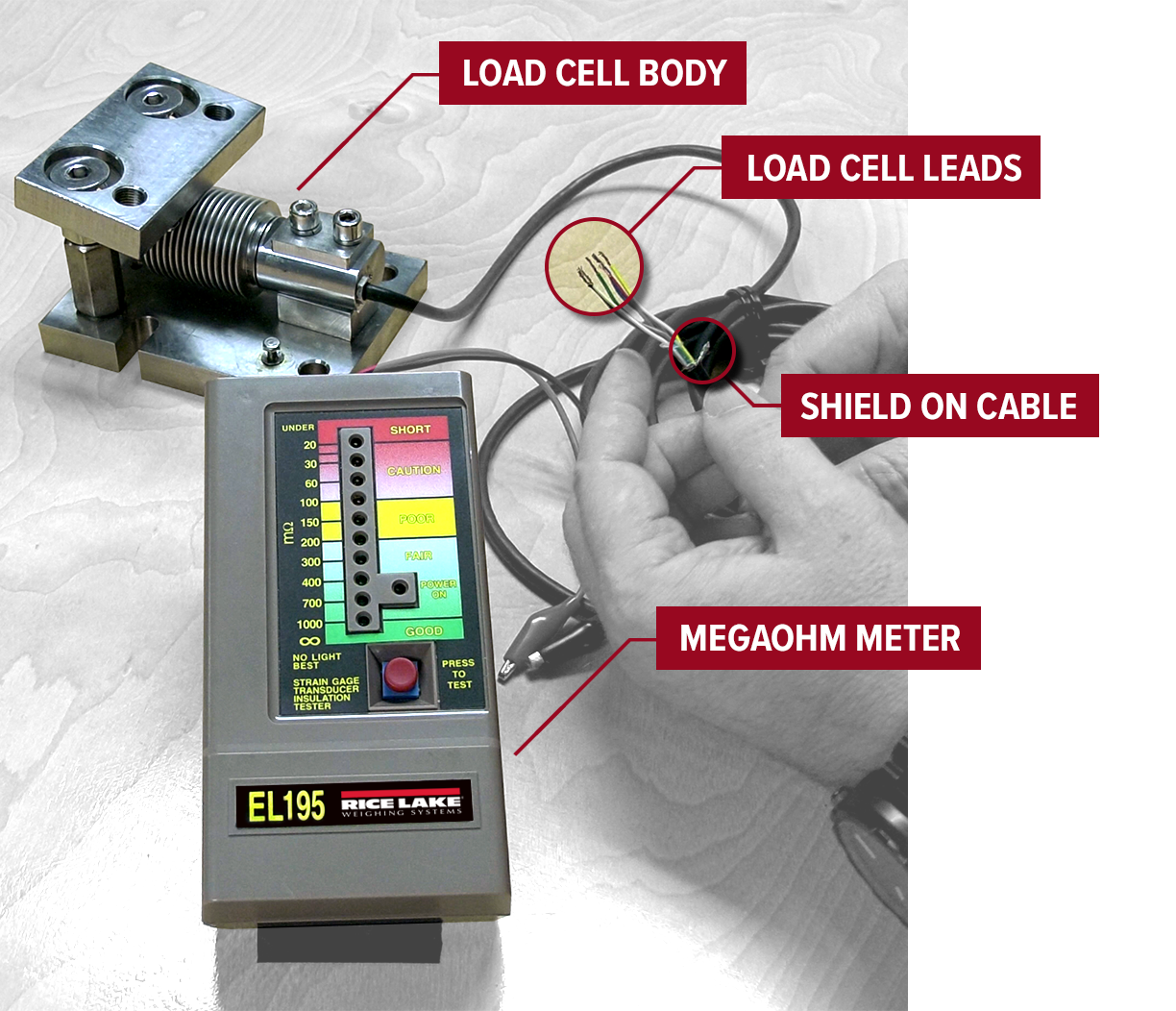

Проверка сопротивления изоляции может помочь обнаружить проникновение влаги или внутренние замыкания:
1. Используйте мегаомметр (тестер изоляции).
2. Подключите один провод к корпусу весоизмерительного датчика, а другой — ко всем закороченным между собой проводам.
3. Подайте испытательное напряжение (обычно 50–100 В для тензодатчиков).
4. Для хорошего тензодатчика сопротивление изоляции должно быть больше 5000 МОм.
Понимание распространенных причин выхода из строя датчиков веса может помочь в предотвращении и устранении неполадок:
Многократное превышение номинальной мощности весоизмерительного датчика может привести к необратимому повреждению. Всегда следите за тем, чтобы общий вес, включая любую собственную нагрузку, не превышал максимальную грузоподъемность весоизмерительного датчика.
Внезапные удары или падения могут повредить датчики веса. Используйте амортизирующие механизмы и правильные процедуры обращения, чтобы минимизировать этот риск.
Воздействие экстремальных температур, влаги или агрессивных веществ может ухудшить характеристики весоизмерительных датчиков. Используйте соответствующие меры защиты окружающей среды и выбирайте тензодатчики, рассчитанные на ваши условия эксплуатации.
Скачки напряжения, неправильное заземление или электромагнитные помехи могут повлиять на точность весоизмерительных датчиков. Обеспечьте правильность электромонтажа и рассмотрите возможность использования сетевых фильтров и экранированных кабелей.
Неправильная установка или смещение могут вызвать внеосевую нагрузку, что приведет к неточным показаниям и преждевременному выходу из строя. Следуйте рекомендациям производителя по правильному монтажу и выравниванию.
Профилактические меры могут значительно продлить срок службы ваших датчиков веса и сохранить их точность:
1. Регулярная калибровка. Запланируйте регулярные проверки калибровки, чтобы обеспечить постоянную точность.
2. Правильная установка. Следуйте рекомендациям производителя по монтажу и подключению.
3. Защита окружающей среды. Для работы в суровых условиях используйте соответствующие корпуса или защитные покрытия.
4. Обучение. Убедитесь, что операторы обучены правильному использованию и обращению с весовым оборудованием.
5. Техническое обслуживание. Соблюдайте график регулярного технического обслуживания, включая очистку и проверку.
Хотя устранение неполадок часто может решить проблемы, бывают случаи, когда замена необходима:
- Видимые физические повреждения
- Постоянно проваленные тесты, несмотря на устранение неполадок.
- Неустойчивое поведение, которое невозможно исправить с помощью калибровки.
- Возрастная деградация, влияющая на работоспособность
- Когда стоимость ремонта приближается к стоимости замены
Современные системы взвешивания часто включают в себя расширенную диагностику и цифровые датчики веса, которые могут упростить процесс устранения неполадок:
Цифровые датчики веса обладают рядом преимуществ:
- Встроенная диагностика для облегчения поиска и устранения неисправностей.
- Лучшее соотношение сигнал/шум, уменьшающее проблемы с помехами
- Температурная компенсация для повышения точности
- Более простая интеграция с системами управления.
Некоторые продвинутые системы могут выполнять непрерывный самоконтроль, предупреждая операторов о потенциальных проблемах до того, как они станут критическими.
Идентификация неисправного датчика веса требует сочетания наблюдения, тестирования и понимания поведения датчика веса. Ознакомившись с признаками неисправности тензодатчиков, правильными методами тестирования и профилактическими мерами, вы сможете обеспечить постоянную точность и надежность ваших систем взвешивания. Помните, что многие проблемы можно решить путем устранения неполадок, но в некоторых ситуациях может потребоваться профессиональная помощь или замена тензодатчика. Регулярное техническое обслуживание, правильное использование и своевременное вмешательство при возникновении проблем помогут максимально продлить срок службы и повысить производительность ваших датчиков веса.
A1: Частота калибровки весоизмерительных датчиков зависит от различных факторов, включая использование, условия окружающей среды и нормативные требования. Как правило, рекомендуется калибровать датчики веса не реже одного раза в год. Однако в некоторых приложениях может потребоваться более частая калибровка, например, ежеквартально или даже ежемесячно. Всегда обращайтесь к руководству по эксплуатации вашего оборудования и отраслевым стандартам для получения конкретных указаний.
О2: В некоторых случаях тензодатчики можно отремонтировать, особенно если проблема связана с проводкой или незначительным повреждением. Однако в случае серьезных повреждений, внутренних неисправностей или когда стоимость ремонта приближается к стоимости замены, зачастую более экономично и надежно заменить тензодатчик. Всегда консультируйтесь с производителем или квалифицированным техническим специалистом, чтобы определить наилучший курс действий.
A3: Температура может существенно повлиять на точность весоизмерительного датчика. Большинство датчиков веса имеют определенный диапазон рабочих температур и включают температурную компенсацию. Однако экстремальные температуры или быстрые изменения температуры все равно могут вызвать временные неточности. Цифровые датчики веса часто имеют лучшую температурную компенсацию, чем аналоговые. При работе в средах со значительными колебаниями температуры рассмотрите возможность использования датчиков веса, специально разработанных для таких условий.
A4: Тензодатчики растяжения предназначены для измерения сил раздвигания, тогда как датчики нагрузки сжатия измеряют силы сжатия. Основное различие заключается в их конструкции и способе установки. Тензодатчики растяжения часто имеют резьбовые концы или рым-болты для крепления, тогда как тензодатчики сжатия обычно имеют плоские поверхности. Крайне важно использовать правильный тип датчика для вашего применения, поскольку использование тензодатчика сжатия для измерения напряжения (или наоборот) может привести к неточным показаниям и потенциальному повреждению.
О5: Да, влага может существенно повлиять на работу весоизмерительных датчиков. Попадание влаги может вызвать коррозию, короткие замыкания и дрейф показаний. Это также может повлиять на прикрепление тензорезисторов к корпусу датчика веса. Для защиты от влаги многие тензодатчики имеют класс защиты IP (защита от проникновения). Для применения во влажной или влажной среде выбирайте тензодатчики с соответствующими классами IP и рассмотрите дополнительные меры защиты, такие как герметичные корпуса или защитные покрытия.
