Испытание цифрового датчика веса — важнейший процесс обеспечения точности и надежности измерений веса в различных приложениях. Тензодатчики широко используются в таких отраслях, как производство, транспорт и здравоохранение, где необходимы точные измерения веса. В этой статье вы узнаете, как эффективно протестировать цифровой тензодатчик, включая необходимые инструменты, процедуры и советы по устранению неполадок.
Тензодатчик — это преобразователь, который преобразует силу или вес в электрический сигнал. Цифровой тензодатчики обеспечивают цифровой выход, который можно легко сопрягать с цифровыми дисплеями и системами сбора данных. Они известны своей точностью, стабильностью и простотой использования.

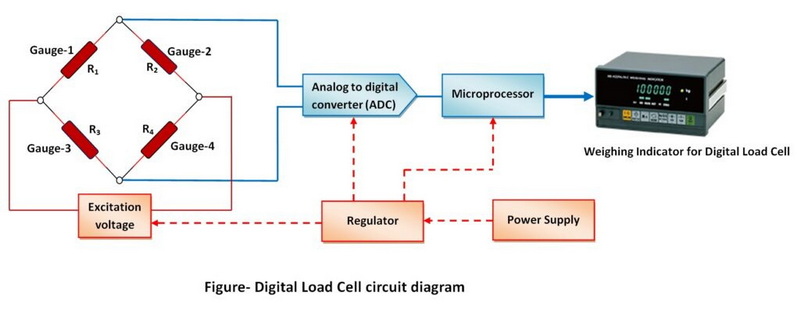

Цифровой датчик веса обычно состоит из следующих компонентов:
- Чувствительный элемент: это часть, которая деформируется под нагрузкой и генерирует сигнал, пропорциональный приложенному весу.
- Схема формирования сигнала: эта схема усиливает и преобразует аналоговый сигнал от чувствительного элемента в цифровой сигнал.
- Микроконтроллер: этот компонент обрабатывает цифровой сигнал и обменивается данными с внешними устройствами.
- Выходной интерфейс: позволяет тензодатчику подключаться к дисплеям, компьютерам или другим системам.
Для проверки цифрового тензодатчика вам потребуются следующие инструменты:
1. Цифровой мультиметр: этот инструмент необходим для измерения напряжения и сопротивления.
2. Калибровочные гири. Эти гири будут использоваться для приложения известных нагрузок к тензодатчику.
3. Источник питания. Для питания весоизмерительного датчика во время испытаний необходим стабильный источник питания.
4. Система сбора данных: если она доступна, эта система может помочь в записи и анализе выходных данных тензодатчика.
5. Подключение проводов: убедитесь, что у вас есть соответствующие провода для подключения тензодатчика к мультиметру и источнику питания.
1. Отсоедините тензодатчик. Перед тестированием убедитесь, что тензодатчик отсоединен от любой системы или устройства.
2. Осмотрите тензодатчик: проверьте на наличие видимых повреждений, таких как трещины или коррозия, которые могут повлиять на производительность.
3. Подключите тензодатчик. Используйте соединительные провода для подключения тензодатчика к цифровому мультиметру и источнику питания. Убедитесь, что соединения надежны.
1. Подайте питание: включите питание тензодатчика. Убедитесь, что напряжение соответствует характеристикам весоизмерительного датчика.
2. Проверьте выход: без нагрузки измерьте выходное напряжение с помощью цифрового мультиметра. Оно должно быть близко к нулю. Если показания напряжения значительны, возможно, тензодатчик неисправен.
1. Обнулите тензодатчик. Прежде чем применять какие-либо грузы, убедитесь, что тензодатчик обнулен. Обычно это можно сделать с помощью функции калибровки на подключенном дисплее или системе сбора данных.
2. Применяйте известные веса. Постепенно добавляйте известные веса к тензодатчику. Начните с наименьшего веса и постепенно увеличивайте его.
3. Запишите выходной сигнал. Для каждого приложенного груза запишите выходное напряжение или цифровое показание тензодатчика. Эти данные помогут определить точность датчика веса.
1. Создайте калибровочную кривую: постройте записанный выходной сигнал в сравнении с известными весами, чтобы создать калибровочную кривую. В идеале эта кривая должна быть линейной.
2. Проверка линейности: оцените линейность выходного сигнала. Если выходной сигнал значительно отклоняется от прямой линии, тензодатчик может потребовать калибровки или замены.
3. Рассчитайте чувствительность: Чувствительность можно рассчитать, разделив изменение выходного напряжения на изменение приложенного веса. Это значение должно соответствовать характеристикам, указанным производителем.
Если тензодатчик не работает должным образом, рассмотрите следующие шаги по устранению неполадок:
- Проверьте соединения: убедитесь, что все соединения надежно закреплены и не подвержены коррозии.
- Осмотрите датчик на предмет повреждений: обратите внимание на любые физические повреждения весоизмерительного датчика или его компонентов.
- Проверьте источник питания: убедитесь, что источник питания обеспечивает правильное и стабильное напряжение.
- Повторная калибровка: если тензодатчик не дает точных показаний, возможно, его необходимо откалибровать в соответствии с инструкциями производителя.
Регулярные испытания цифровых датчиков веса необходимы для поддержания их точности и надежности. Со временем тензодатчики могут отклоняться от откалиброванных настроек из-за таких факторов, как механическое напряжение, изменения температуры и условия окружающей среды. Внедрив график регулярных испытаний, вы сможете заранее выявить любые несоответствия и принять корректирующие меры до того, как они приведут к значительным ошибкам при измерении веса.
1. Содержите тензодатчик в чистоте. Пыль и мусор могут повлиять на работу тензодатчика. Регулярно очищайте тензодатчик мягкой тканью и избегайте использования агрессивных химикатов.
2. Избегайте перегрузки. Убедитесь, что весоизмерительный датчик не подвергается нагрузкам, превышающим его номинальную мощность, поскольку это может привести к необратимому повреждению.
3. Храните правильно: когда датчик нагрузки не используется, храните его в защитном футляре во избежание физического повреждения.
4. Следите за условиями окружающей среды: следите за уровнем температуры и влажности в месте, где используется тензодатчик, поскольку экстремальные условия могут повлиять на производительность.
Тестирование цифрового тензодатчика — это простой процесс, требующий пристального внимания к деталям. Выполнив действия, описанные в этой статье, вы можете быть уверены, что ваш тензодатчик работает правильно и обеспечивает точные измерения. Регулярные испытания и калибровка необходимы для поддержания надежности датчиков веса в любом применении.
Цифровой тензодатчик — это тип тензодатчика, который преобразует механическую силу или вес в цифровой сигнал. Он оснащен микроконтроллером, который обрабатывает сигнал и обеспечивает цифровой выход, что упрощает взаимодействие с цифровыми дисплеями и системами сбора данных.
Рекомендуется проверять датчик веса не реже одного раза в год или чаще, если он используется в критических условиях или в суровых условиях. Регулярное тестирование помогает обеспечить точность и надежность.
Признаками неисправного датчика веса являются противоречивые показания, значительное отклонение от нуля, физическое повреждение или неспособность реагировать на приложенные веса. Если вы заметили любую из этих проблем, важно протестировать и, возможно, повторно откалибровать или заменить тензодатчик.
Да, многие цифровые тензодатчики поставляются с инструкциями по калибровке, которые позволяют пользователям выполнять калибровку самостоятельно. Однако для критически важных применений может оказаться целесообразным поручить калибровку профессионалу, чтобы обеспечить точность.
Если ваш датчик веса не дает точных показаний, сначала проверьте все соединения и убедитесь, что источник питания стабилен. Если все выглядит нормально, выполните повторную калибровку. Если проблема не устранена, обратитесь за помощью к производителю или профессиональному технику.
